4、后仿真（Post-Sim）

步骤一：启动ModelSim，然后建立一个Project。

※建立Project的方式为点选File → New → Project…。

※设定Project Name与Project location，按OK即可建立Project。

步骤二：加入设计文档。

※将xxx.vo更改为xxx.v，然后加入。

步骤三：加入组件库文件。

※由于我们是采用Altera的Cell Library来合成电路，所以合成后的电Netlist里所包括的那些Logic Gates与Flip-Flop 都是出自于Cell Library，所以模拟时要将此Cell Library加入。

※我们所选用的Family是Stratix，所以到QuartusIIedasim_lib 里将Stratix的Cell Library(stratix_atoms.v)加入。

步骤四：加入测试平台。

※加入Pre-Sim的测试平台，并在测试平台里加上`timescale 1ns/100ps。

步骤五：编译。

※编译档案的方式为点选Compile → Compile All，即可编译所有的档案。

※如果编译时发生错误，在显示错误的地方(红字)点两下，即可跳到错误。

步骤六：仿真。

※仿真文件的方式为点选Simulate → Simulate…。

步骤七：加入要观察的信号。

※在窗口上按右键，然后点选Add → Add to Wave。

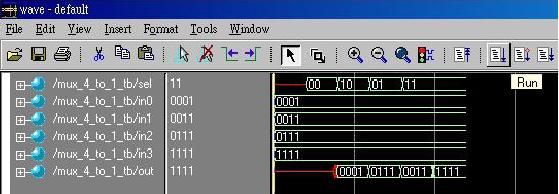

步骤八：观察波形。

※慢慢看波形吧，没有波形就没有真相!

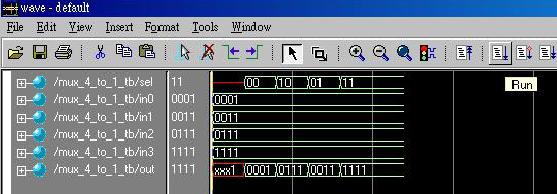

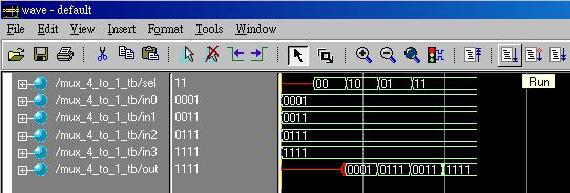

步骤九：比对Pre-Sim 与Post-Sim。

※ 很明显地，Post-Sim 的输出有不稳定的信号，并且受到延迟时间的影响。
