特斯拉线圈中打火器的制作

制作打火需要以下材料:

1.200mm直径pvc管材,长400mm

2.90mm长,直径20mm铜管若干

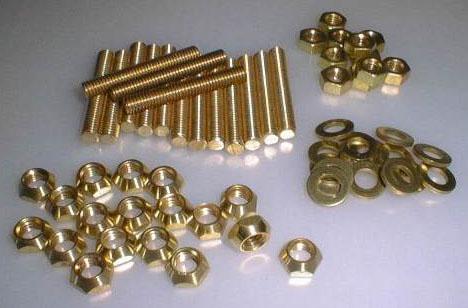

3.双头螺丝 若干(是铜管数目两倍)

4.立式风机(散热用,制作时可以不要买)

打火器其实相当于一个开关器,未打火时能量由变压器传递到电容阵,当电容阵充电完毕时两极电压达到击穿打火中的缝隙的电压时,打火器打火,此时电容阵与主线圈形成回路,完成L/C振荡进而将能量传递到次极线圈.

制作步骤:

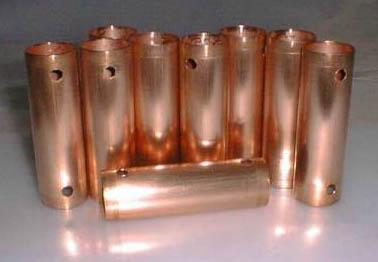

1.先将铜管打眼。

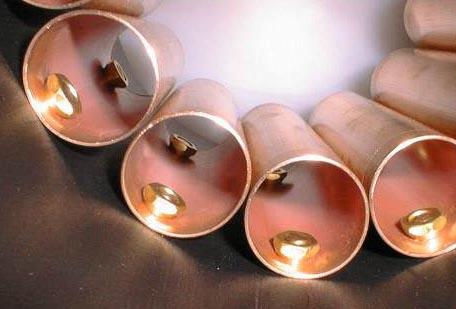

2.再在pvc管上打眼后,将铜管固定在pvc管内部 (每个铜管与铜管之间的缝隙大约控制在1mm)

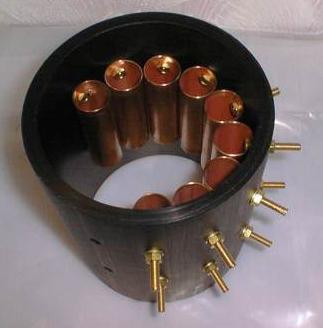

3.组装好

为了根据需要调整放电缝隙,每相伶螺栓代表1mm的放电缝隙(螺栓即为接线柱)这样安装只要变换接线柱就可以很方便的根据你的设计电压进行调整了.

注意:打火器工作时将会产生很大的热量,而且往往集中在很小的面积上,所以散热设备必须很强大!一般采用小型立式风机如图(就那种吹婚礼拱门的):一般都在几百瓦,风量足.只要注意在进风口加上简单的空气过滤装置防止大灰尘就可以了.一般不加风机散热,特斯拉线圈工作几十秒后就可能导致打火器高温变形,加入风机后,一般可以把整个特斯拉线圈的工作时间延长致十几分钟.另外,经常在使用后对打火进行清理,去掉电渣和灰尘.
