特斯拉线圈的主线圈部分的制作

在本特斯拉线圈的设计中主线圈采用铜管绕制成蚊香状.铜管是用于汽车,供热,中央空调中的那种管壁较厚的承压铜管.直径8毫米大约绕制9-10匝 (大约需要9米)

铜管如下图(要尽可能选择外表光滑无锈无伤的):`

铜管盘成如下图:

这样盘成的主线圈可以适用于6英寸到8英寸的次极线圈(盘铜管很费时间,也满费劲,但是不要图快,要尽可能盘的圆滑.)，还需要5毫米厚的软塑料板(非脆性塑料)做主线圈支架,将其按等距离打眼(要打成9毫米的眼,要不穿不进去) 底座选用普通中密度板就可以了,这个底座还有用,将来底下要放其它东西.也尽可能加工好，接下来把铜管和塑料支架穿起来。

主线圈支架如图:

铜管和塑料支架穿起来如图 ：

内圈接头部分,将中密度底版在相应地方开孔引出一个接头如图:

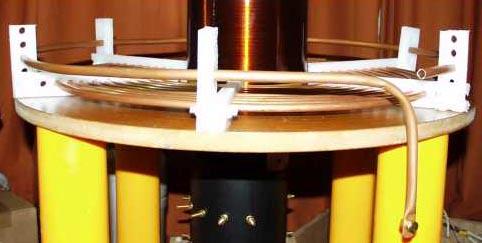

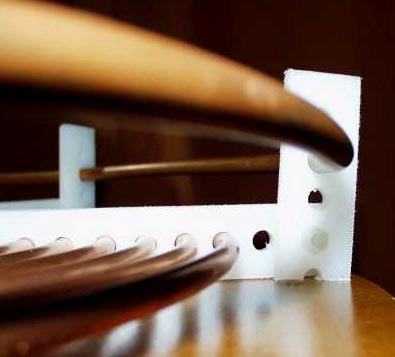

再找一截铜管做为接地保险,注意,不可闭合!如图安装:
