涉及到特斯拉线圈的一些计算公式

受朋友建议,我再次提醒这里的看客们,如果您试图制作一个特斯拉线圈的话请一定先看完我的介绍在施工,这样您才会对特斯拉线圈的危险性有个大概的估计.同时,如果您非要先上手的话,请记住,绝对不要在家里面启动特斯拉线圈,绝对不要用公共地线,如果散热没有解决好的话,请不要让特斯拉线圈工作超过30秒;否则将有可能导致火灾,切切

• 电弧长度:电弧长度 L(单位:英寸);变压器功率P (单位 瓦特);L=1.7*sqrt(P)（sqrt为开方）
• 电容阵容量: 变压器输出电压(交流)E(单位 伏特); 变压器输出电流 I(单位毫安);电容器阵列最大容量C(单位 微法); 交流频率F(单位赫兹)C=(10^6)/(6.2832*(E/I)*F)[电容的大小涉及到与变压器功率的一个匹配问题,当电容过大时在交流上升到顶点时(即sqrt (2)*V时,电容电压过低无法击穿打火器的空气隙则打火器无法启动就无法工作,整个系统也就无从启动 ]
• 电容阵的计算就是电容的简单串,并联,初中就学过,在此就不提了.例如当变压器功率为1000瓦时,输出电压为10000伏(交流),那么电容匹配为0.0318uf，手头有电容规格为：0.047uf1000~,1600-，再取保险一点到 耐压 1500v~则需要电容阵列安排如下:15个电容串联成一个基本链(BC);再10个这样的基本链并联而成(J),共需要电容150个,若每支电容分压降为630v~(这样可以大幅度延长电容寿命),则: 24--BC,16--J,共需384支电容.
• 其他: 震荡频率:F = 1/(2*Pi*sqrt(L*C))

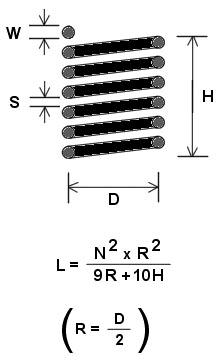

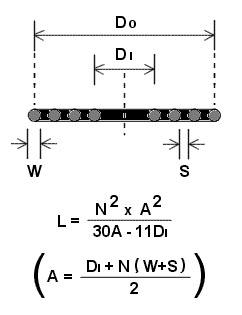

次极线圈相关计算:如下图主线圈相关计算 :如下图

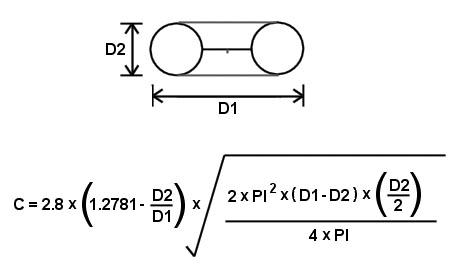

放电终端相关计算:如下图

国标漆包线基本数据
