MC68HC08 A/D数据采集编程指导

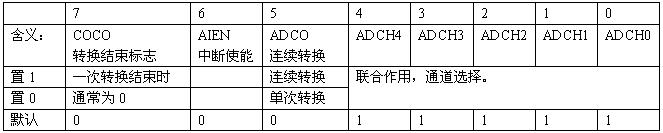

ADSCR：ADC状态控制寄存器

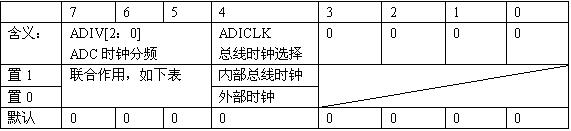

ADICLK：ADC时钟控制寄存器

ADC时钟分频

ADR：ADC 数据寄存器 所在地址$03D

八位数据存储。

典型例子：

许多时候，我们总是去网上和书上找例子，然而多半与其他的内容掺合在一起，本文就举一例，引导大家提炼知识点，之所以要给出一个综合性的例子，是因为采集出来的值如果不显示的话看不到实验效果。实在没有办法，只能把它和数码管联合起来才能观看到结果。

查询式数据采集：

任务：采集变化的电压与VCC的比值（百分数），并通过五位七段数码管显示。

#include

#include

int i,b;

void delay(int n){

for (i=0;i<=n;i++){;}

}

void main(void)

{

CONFIG2=0x01;//初始化设置

CONFIG1=0x01;

PCTL=0x00;//锁相环设置

PBWC=0x80;

PMSH=0x02;

PMSL=0x58;

PMRS=0x80;

PCTL=0x22;

PCTL_PLLON=1;

PBWC_LOCK=0;

PCTL_BCS=1;

SPCR=0x3a;//与MC14489数码管驱动器的串行通信初始化

SPSCR=0x01;

DDRB=0x7f;//端口方向

DDRD=0xff;

DDRE=0xff;

ADCLK=0x40;//A/D数据采集

ADSCR=0x27;

while(1)

{

while(ADSCR_COCO==0){;} //当A/D转换器未完成转换时，做死循环。

b=ADR;//将A/D转换后的数字值取出

PTE_PTE1=0;//送至七段数码管显示

SPDR=0;

delay(5);

SPDR=0;

delay(5);

SPDR=0;

delay(5);

PTE_PTE1=1;

PTE_PTE1=0;

SPDR=b;

delay(5);

PTE_PTE1=1;

}

}

试验结果：当转动可变电阻时，数码管的值随之变化。

这么长的例子(作为一个能运行的程序，实在不好简化了)，怎么分析呢?

不管你是不是内行，蒙也能蒙出来，这种单片机工作之初总是要初始化的，初始化的特点就是一连串的寄存器等于某些值。如本例，从main函数一开始，就进入了初始化阶段。很典型的做了CONFIG初始化和PLL锁相环的初始化。随后是七段数码管的驱动芯片的通讯初始化。如果知道端口寄存器的朋友应该知道随后的是端口方向初始化。我们让PTB7作A/D信号的输入端。随后进入了我们今天的主题，A/D数据采集4步走

（1） 设置ADCLK

（2） 设置ADSCR

（3） 进入一个死循环。

（4） 检测如果A/D转换器转换成功一个值，则取出该值，并送交显示。如果没有，则等待。

如果你能看懂上面的代码结构的话，请分析下面一段非常类似的代码：

这段代码的作用是将采集上来的值通过串口传递出去。

#include

#include

long a;

void main(void)

{

CONFIG2=0x39;

CONFIG1=0x01;

PCTL=0x00;

PBWC=0x80;

PMSH=0x02;

PMSL=0x58;

PMRS=0x80;

PCTL=0x22;

PCTL_PLLON=1;

PBWC_LOCK=0;

PCTL_BCS=1;

SCBR_SCR1=1;//串口初始化

SCBR_SCR0=1;

SCC1_ENSCI=1;

SCC2_TE=1;

SCC2_RE=1;

DDRB=0x7f;

DDRC=0xff;

ADCLK=0x40;

ADSCR=0x27;

while(1)

{

while(ADSCR_COCO==0){;}

a=ADR;//将采集来的值放入a变量

if(SCS1_SCTE==1)//如果串行接口发送器空

SCDR=a;//将此值发送

}

}

相信你读完这篇文章后，对简单的A/D采集编程方法已经很熟悉了，以后的工作无非就是数据处理了。当然，如果你有兴趣的话，建议学习中断方式的AD采集，毕竟，查询和中断总是做事情的两个大套路 
