2：在 POWER PCB 中如何制作元件的库

在POWER PCB 中 一个 24 lead- SSOp 的元件怎么做他的封装形式呀, 好象在现成的库中找不到可以供参考的的,大家知道吗? 如果要自己做的话根据PDF提供的封如何绘制,最重要要注意的参数有那些呢!

急切的想知道这方面的情况. 请帮忙

winnerain

At first , pad size , pad & pad size , totalL*W size（焊盘的大小，焊盘之间的距离，元件本身的长和宽）

3：请问在 POWERPCB 中如何制作这样类型贴片电阻的封装

长成龙

这是最普通的排阻阿，RN4,COMMON里就有啊!

4：布局怎么办?

问个问题,在布局的时候,如何将信号线设置为背景颜色,以便于只看到移动芯片的连线!

XIAOQY

有线不是更好看么？？？

CTRL+ALT+C

后右下角CONNECTIOM的后面用黑色就好了！

全部鼠线都看不见移动元器件时可以看到！

5:元件如何摆放在背面!

各位如何把图中表示的部分,放在BOTTOM层?

XiaoQY

直接选取你所要的元件后按快捷键ctrl+F就好啦!

6:我想看见的是这样的东西:

1:类似可以看见管脚123456等

2:类似网络标号:+12V,等

怎么让类似的内容直接显示出来!

XiaoQY

快捷键：CTRL+ALT+S 将会出现一个菜单！

或是：WINDOWS——>STATUS

XiaoQY

可以通过这个菜单看到PIN的！

我知道了,右点鼠标,选择SELECT PIN,哈!谢谢;!

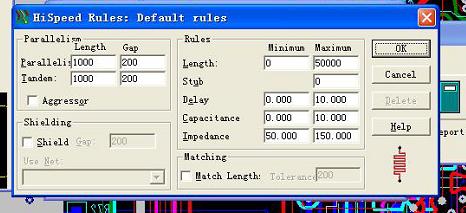

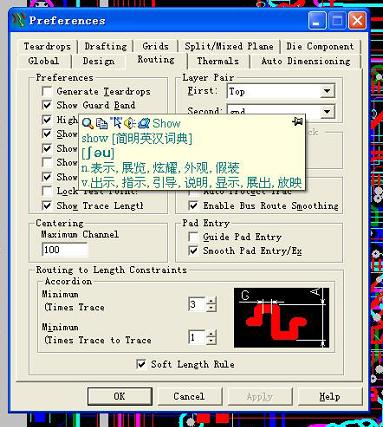

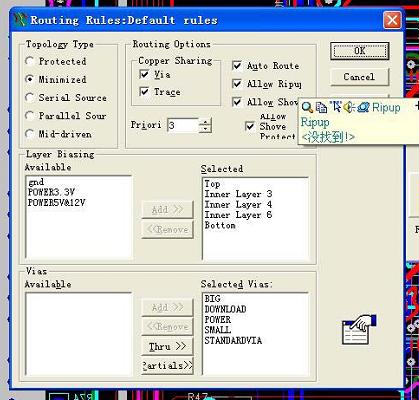

7:设计规则和设计参数的设置

下面是设计规则中的设置

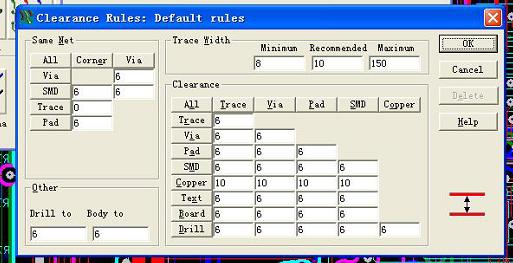

DEFAULT CLEARANCE
