Altium Designer焊盘为梅花状连接，过孔为直接连接的方法
2013-01-25
Altium Designer 6焊盘为梅花(或十字)状连接，过孔为直接连接的方法：
一、完成后效果

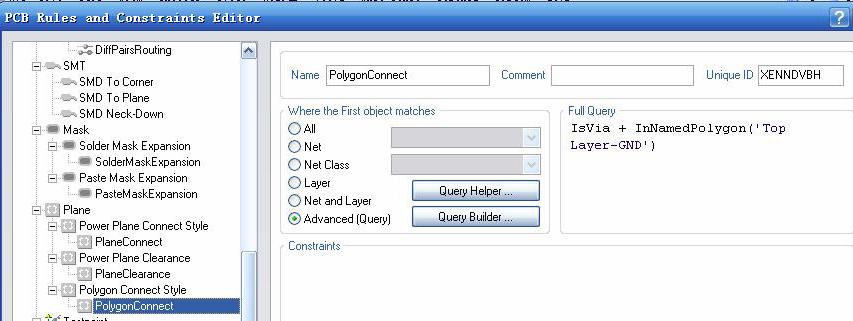

二、PCB 规则设置（PCB RULES）

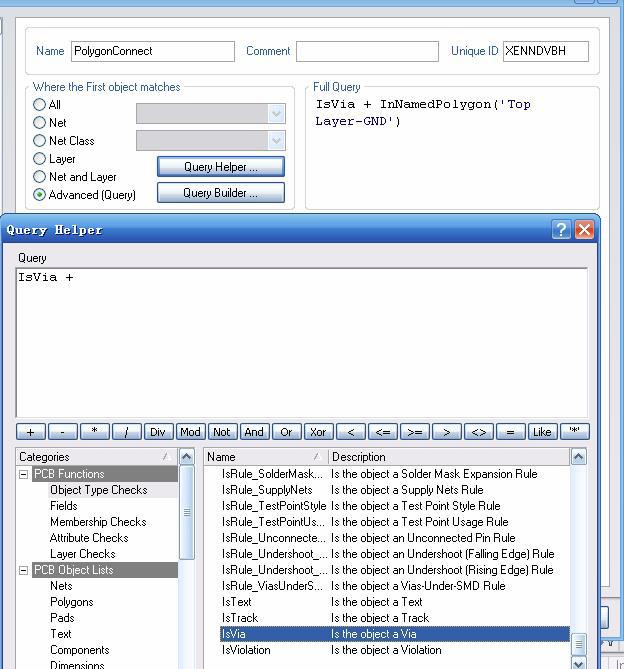

三、添加IsVia+

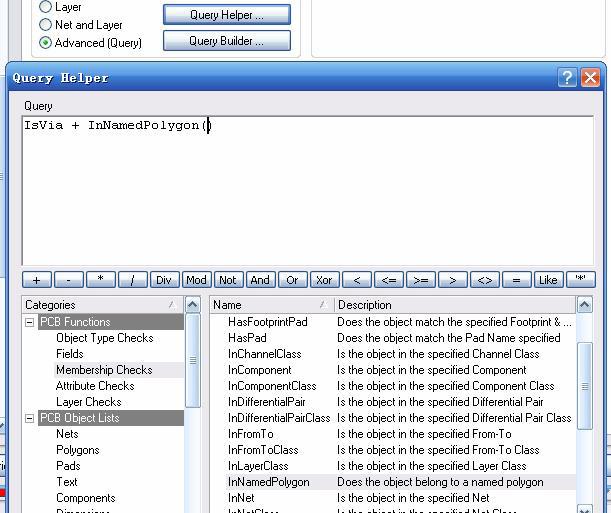

四、添加InNamedPolygon（）

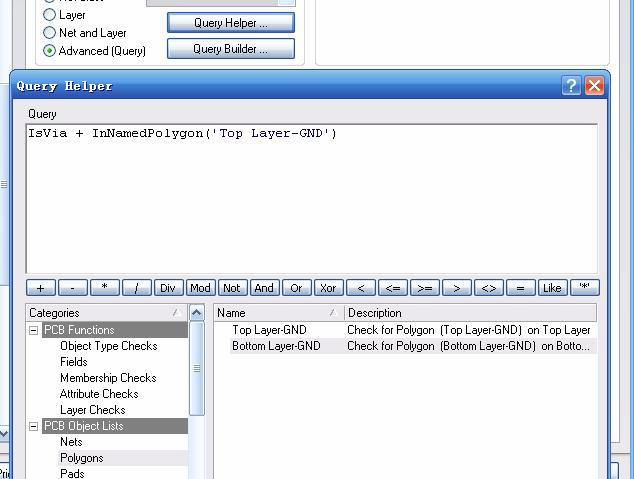

五、添加网络名，在InNamedPolygon（）中的括号内插入网络
