为了能及时地将卫生间内的异味排出,很多家庭都装了换气扇,但一些来客或小孩常常忘记打开换气扇。为了解决这个问题,设计了一种能自动控制换气扇和照明灯的电子装置,这样不给上卫生间的人增添任何麻烦,又能自动换气和开、关灯,节能而方便。
工作原理

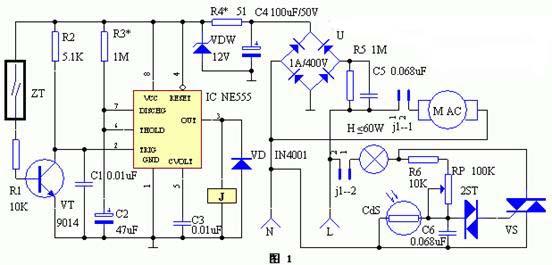

该装置电路工作原理见图1。它是由磁开关电路、单稳态延时电路、照明灯控制电路、换气扇控制电路和电源电路等组成。当卫生间门关上时,永久磁铁ZT与常闭型干簧管AG靠得很近,由于ZT的磁力作用,导致AG内丙触片断开,三极管VT无偏流而截止,此时时基集成电路IC1的②脚呈高电平,故IC1处于复位状态,IC1的③脚输出低电平,继电器J无电流不吸合,换气扇和照明灯均处于断电状态。一旦有人进入卫生间,在进门的瞬间必然导致ZT与AG的距离增大,而使得ZT的磁力线不能作用于AG上,故AG内两触片复位接触,此时三极管得到偏流而导通。VT导通后使IC1的②脚变为低电平(仅为VT的饱和压降值),IC触发置位,此时IC1的③脚由原来的低电平跳变为高电平,继电器J励磁吸合。J吸合后,其常开触点J1-1闭合,换气扇M通电工作,开始排气。与此同时,J的另一组常开触点J1-2也闭合,照明灯H通电点亮,其高度可由RP调节。如果是白天,由于有较强的光线照射在光敏电阻CdS上,从而使CdS的内阻很小,移相电容器C6两端的电压不足以使触发二极管2ST导通,故VS无触发电流而阻断,照明灯H不会点亮。夜晚由于没有阳光照射在CdS上,因而CdS的内阻变得很大,相当于开路,此时2ST导通,VS导通,照明灯H点亮。
开门进入卫生间后,尽管门又关上,此时由于IC1的单稳态作用,电路仍处于换气及照明(夜晚)状态,开门走时,导致ZT远离AG,之后再次关门,导致ZT又靠近AG,延时一段时间,灯和换气扇均会自动停止工作。为了确保门平时处于关闭状态,有必要在门外安置一根拉簧或换用带扭簧的活页,这样出门后门自动闭合,确保ZT和AG靠拢。
该装置由电容器C5降压限流,全桥U整流后由C4滤波,VDW稳压后供给电路直流电源。
元器件选择与制作
元器件清单见下表。
编 号 |
名 称 |
型 号 |
数 量 |
编 号 |
名 称 |
型 号 |
数 量 |
R1、6 |
电阻 |
10K |
2 |
C5 |
金属化电容 |
0.068u 耐压≥400V |
1 |
R2 |
电阻 |
5.1K |
1 |
C6 |
金属化电容 |
0.1u/160V |
1 |
R3* |
电阻 |
1M |
1 |
VD |
整流二极管 |
IN4001 |
1 |
R4* |
电阻 |
51Ω |
1 |
VDW |
稳压二极管 |
12V |
1 |
R5 |
电阻 |
1M/1W |
1 |
2ST |
双向触发二极管 |
转折电压30-40V |
1 |
RP |
电位器 |
100K 线性 |
1 |
VT |
晶体三极管 |
9014 |
1 |
CdS |
光敏电阻 |
MG45-32等非密封型 |
1 |
VS |
双向可控硅 |
3A/400V |
1 |
C1、3 |
涤纶电容 |
0.01u |
2 |
IC |
时基集成电路 |
NE555 |
1 |
C2 |
电解电容 |
47u |
1 |
J |
电磁继电器 |
JRX-13F |
1 |
C4 |
电解电容 |
100uF/50V |
1 |
AG |
干簧管 |
Φ4mm常闭型 |
1 |
IC的单稳态工作时间由1.1R3C2的数值确定。调节RP可以改变照明灯H的亮度。RP可选用电位器或实芯可变电阻器。当发现继电器J吸合无力时,可减小R4的阻值或干脆免去不用。整个电路焊接调试合格后,装入一只塑料盒即可投入使用。
