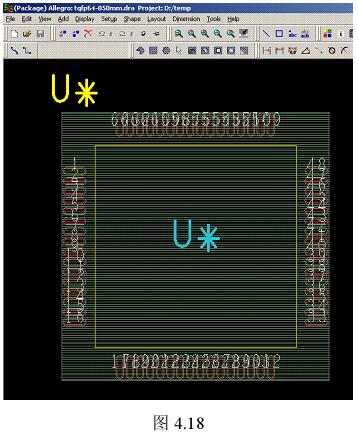

9）结束 Board (wizard)：next->finish 后，见图 4.18。你看到颜色如果与图不同，是因为在步骤（3）里用的模板不同……

10）删除多余的CLASS/SUBCLASS：参见4.1描述，关闭Package Geometry/Place_Bound_Top，删除 PACKAGE GEOMETRY/DFA_BOUND_TOP 上的 Shape ；关闭 Package Geometry/Silkscreen_Top，删除 PACKAGE GEOMETRY/ ASSEMBLY_TOP 上的外形 Line；

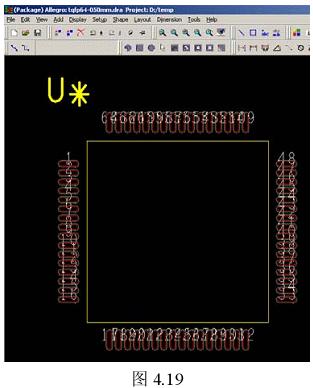

删除 REF DES/ ASSEMBLY_TOP 的字符 U*；打开Package Geometry/Silkscreen_Top；效果见图 4.19

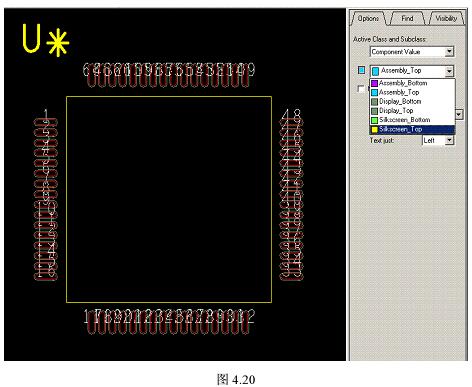

11）设置元件 Value：点击 Menu\Layout\Labels\Value，选择 Component Value/ Silkscreen_Top，然后点取绘图区，输入***，done。见图 4.20，4.21

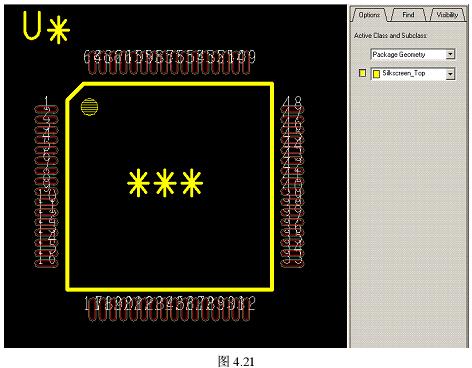

12）标示 pin1 位置：将 Package Geometry/Silkscreen_Top 上的 Line 倒 45 度角，并将 Line宽改为 0.2mm，加 Shape圆点。见图 4.21

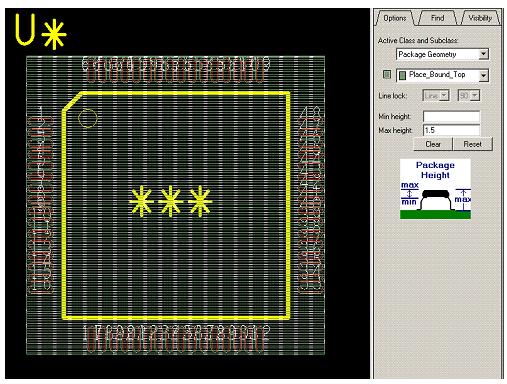

13）设置占位属性：打开 Package Geometry/Place_Bound_Top，点取 Menu\Setup\Areas\Package Height，选中 Shape，输入高度：1.5(数据手册 1.2mm)。见图 4.22

图 4.22

14）清除冗余的 PAD：冗余的 PAD 指包含却未在本 Symbol 中使用的 PAD！通常在手动制图中会产生，而在 wizard 模式下不太会发生。点取 Menu\Tools\Padstack\Modify Design Padstack，选择 Purge\All，清除冗余的 PAD

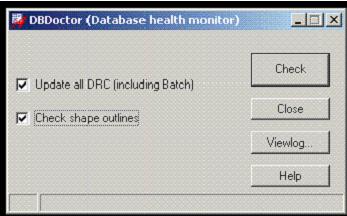

15）清除非法数据：点取 Menu\Tools\Database Check，然后Check。见图：4.23

图 4.23

16）保存文件并创建 psm文件：点取 Menu\View\Zoom Fit，然后 Menu\File\Save

4.4、常见问题 FAQ

1）PAD已经修改了（PAD 文件名没变），但有 Symbol 用了这个 PAD，怎样更新这个 Symbol？

A：Allegro 打开这个 Symbol，点取 Menu\Tools\Padstack\Reflash，然后重复 4.3 介绍的(14)至(16)步骤

2）已经存在的 Symbol 想使用不同名字的 PAD，怎样更新这个 Symbol？

A：Allegro打开这个 Symbol，点取Menu\Tools\Padstack\Replace，选择替换的 PAD，然后重复 4.3 介绍的(14)至(16)步骤

3）通孔 PAD命名规则？

A：3.1)圆孔padMMcirNN.pad，MM 代表外盘，NN代表孔径，单位 mil，如：pad72cir32.pad3.2)长条孔 padMM_NNoblXX_YY.pad，MM_NN代表外盘，XX_YY孔形，单位 mil， 一般大数在前，小数在后。如：pad100_72obl60_32.pad，见图 3.3 和3.5 需要注意：最好别做矩形孔！因为长条孔实际是用钻头铣出来的，所以矩形的直角边基本没法处理，并且铣孔文件（1.11.3 描述）生成也比较困难！

4）表贴 PAD命名规则？

A：类似通孔，只是没有打孔表示部分。比如：smdMMcirNN.pad、smdMM_NNobl.pad

5）过孔命名规则？

A：首先过孔我们规定只能用圆的通孔，除非特殊要求，不用瞒孔或瞒埋孔！因此，类似圆通孔：viaMMcirNN.pad

（未完、待读）
