4.3、Allegro Board (wizard)定制 PCB 元件(Symbol)

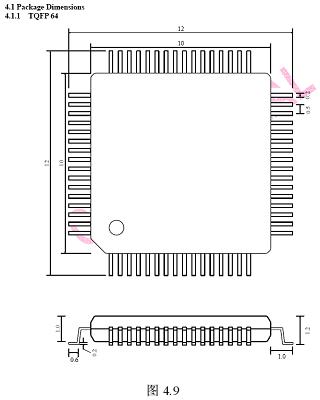

图 4.9 是 TQFP64、0.5mm间距的 DataSheet，下面举例制作这个 Symbol

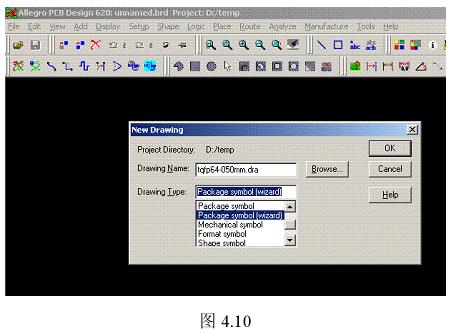

1）文件名、存放位置、工作模式。图 4.10

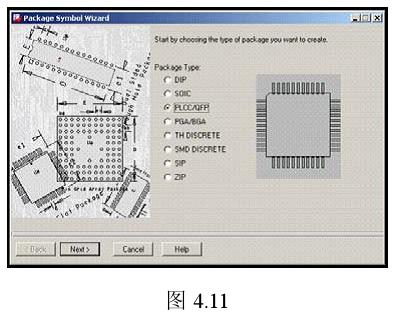

2）选择封装外形：选 4面脚的 QFP。见图 4.11

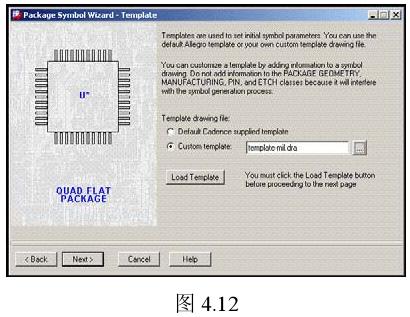

3）选择工作模板：可用默认的或用户自定义的。我们选自定义的是因为：模板预先已经设置了绘图尺寸、使用 Class/SubClass、颜色、字体、单位和分辨率等要素。见图 4.12

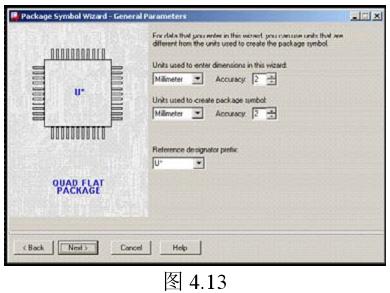

4）设置单位、分辨率、位号：由于我们使用自定义模板，因此这些设置从上一步继承下来。如果你的设置与图 4.13 不一样，请照单修改。

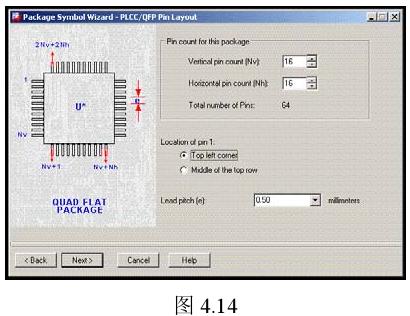

5）设置 pin数与间距：如果你的设置与图 4.14 不一样，请照单修改。注意 pin1的位置选择！

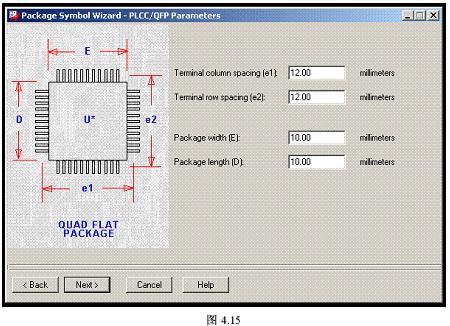

6）设置外形物理尺寸和pin 脚边界：根据图 4.9 E = D = 10mm e1 = e2 = 12mm 见图 4.15 值得注意的是 e1/e2 的值：这样做使引脚的边缘处于贴盘的中心，使贴盘外露一半，便于手工焊接！

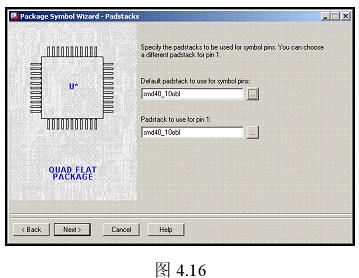

7）选择 pin的焊盘：见图4.16，选择表贴盘 40mil长、10mil 宽的长条椭圆盘。当然，可以给 pin1定义不同于其它 pin 的盘。

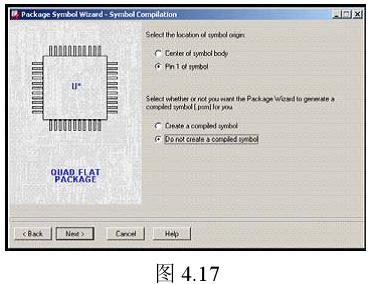

8）选择元件基准点：选 pin1，并且不创建 psm文件（因为后面还有修改）。见图 4.17
