Spartan-3 DCM的兼容性

S3 的DCM和 Virtex-II 以及pro的DCM 功能基本相同。但是S3 DCM的技术属于3代技术，因此在抗噪性能、相移能力方面有进一步提高。（客观的说，对我们的普通应用，不是特别重要。）

但是和Spartan-2系列相比，有很大改进。S2系列不叫DCM叫DLL，可见DFS和PS等功能完全是新加入的，所以S2系列其实除了二倍频几乎没有倍频和分频能力。从这点来讲，S3真的是用起来很爽了。

DCM 输入时钟的限制

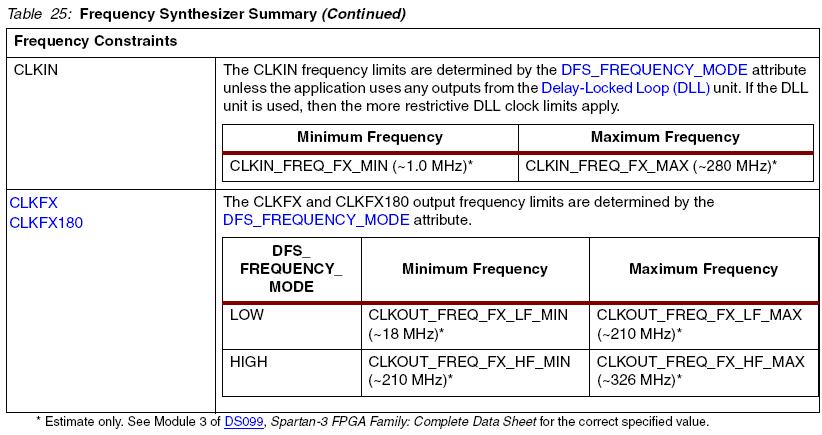

和所有物理器件一样，DCM的工作范围也是受限的。由于DLL和DFS的要求各不相同，因此DCM的输入频率的限制也视乎是否同时使用DLL和DFS还是单独使用其中之一。如果同时使用，则取限制较严格者作为整个DCM系统的限制。我们来看两者的独立限制。

呵呵，这部分内容不用记哦，需要的时候查一下软件或者手册就可以了。只要明白“CLKIN输入频率有限制，而且DLL、DFS同时使用时取其严格者” 这些道理就可以了。

除了时钟限制之外，对于时钟的质量也有一定限制，主要有3个：

1. CLKIN cycle-to-cycle jitter：约束了前后两个CLKIN周期的差异；

2. CLKIN period jitter：约束了100万个cycle中最大周期和最小周期之间的差异；

3. CLKFB path delay variation：约束了从外部进来的反馈回路的延迟波动，这种延迟波动在概念上其实和jitter如出一辙。

具体数值请查手册，知道有这么回事就可以了。

LOCKED信号的行为方式

LOCKED信号用于指示整个DCM系统已经和CLKIN同步，从LOCKED信号有效开始，输出时钟才可以使用，在此之前，输出时钟可能会处于各种复杂的不稳定状态。我们来看一下LOCKED信号的行为状态机。

FPGA配置：

if （CLKIN已经稳定） next_state = 判断同步；

elsenext_state = RST_DCM；

判断同步：

if （已经同步）next_state = 判断同步；

elsenext_state = 同步失败；

同步失败：next_state = RST_DCM；

RST_DCM：next_state = FPGA配置；

现在来看看各个状态下的输出。

case (state)

FPGA配置： LOCKED = 0；

判断同步：LOCKED = 1；

同步失败：LOCKED = 0；

RST_DCM：LOCKED = 0；

endcase

RST 信号——重启锁定

RST信号用于在时钟不稳定或者失去锁定时，将DCM的相关功能重置，从而重新启动锁定追踪。

作为一个输入信号，RST无法被DCM自身置位，因此需要我们的应用设计来控制这个RST信号，否则需将其接地。

置位RST会将延迟tap的位置置0，因此可能会产生glitch或者是duty cycle 发生变化，另外相位偏移也会重置回到默认值。

DCM 生成向导

安装了ISE就能得到一系列accessories。利用其中的Architecture Wizard 我们可以生成DCM模块。生成的DCM将产生3种输出：

1. 一个例化了DCM的逻辑综合文件（采用生产商特定格式的VHDL / Verilog）

2. 一个UCF文件控制特定实现

3. 所有其他用户设置都保存到XAW（Xilinx Architecture Wizard）文件中。

接下来描述一下向导使用步骤。

1. 从ISE或者Arch wizard中启动界面；

2. 第一个页面做基本配置：路径、XAW文件名、VHDL / Verilog选择、综合工具、FPGA型号；

3. 进行General setup，一看就明白，不细说，注意一下几点：

- CLKIN source 如果选 external 则 DCM 的 CLKIN 会自动连接到 IBUFG。

- Feedback如果选 internal 则反馈来自 BUFG。

4. 高级设置

- 选择FPGA的配置过程是否包含DCM的锁定，如果是，则配置完成信号DONE将在LOCKED信号有效后方能有效。

- 选择CLKIN是否要除2。由于DCM的输入频率有限，对于过高的输入时钟通过除2使之可用。

- Deskew调整，这个选项建议在咨询xilinx工程师后再使用。

5. 时钟输出口 Buffer 设置

- 默认情况下所有输出口都链接 BUFG 全局时钟网络入口

- 由于全局时钟网络的入口有限，用户可以定制时钟输出口连接到其他类型的Buffer

- Global Buffer：进入全局时钟网络的入口Buffer，共有4个，简称BUFG

- Enabled Buffer：还是上面的4个全局时钟Buffer，但是配置为有使能信号控制，简称BUFGCE

- Clock MUX：还是上面的4个全局时钟Buffer，但是配置为 2-to-1 MUX类型，由S信号控制选出，简称BUFGMUX

- Low skew line：没有buffer了，只能使用 skew 比较小的连线

- Local Routing：连到本地，skew的要求不是很严格

- None：禁止输出

- 对于Enabled Buffer类型和Clock Mux类型，需要指定En口的名字

- 需要为输出时钟信号指定名字或者使用默认

6. 设置DFS

- 设置目标输出频率，然后按calculate，自动生成 M/D 值和 Jitter 值

- 或者手动设置 M/D 值，然后按calculate，自动生成频率和 Jitter 值

7. 最后输出所需的3种文件。
