三、 后仿真

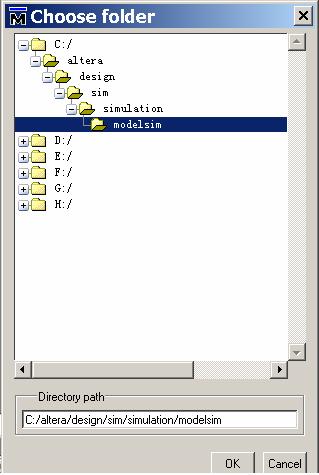

1、前面已经生成相关网表、延时文件，并已经拷贝需要的文件了。现在，将工作目录变换到生成的网表文件、延时文件所在目录，这里为

..sim/simulation/modelsim并新建一个工作库，与功能仿真一样操作。

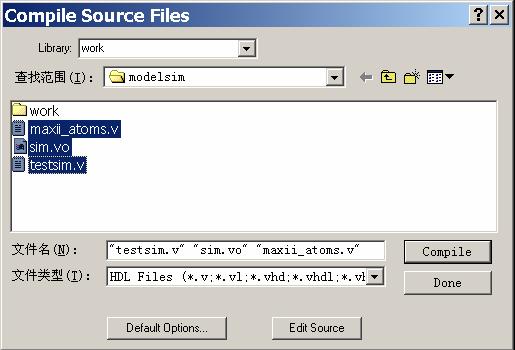

2、编译以下三个文件

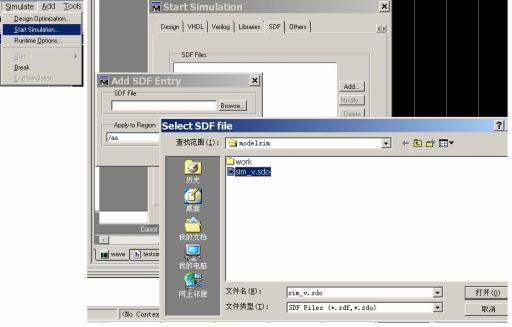

3、选择菜单simulate —> start simulation。选择SDF 卡片，点击browse，选择延时文件sim_v.sdo Apply to Region 中，填写测试文件中例化用的名字，这里为aa。点击OK。

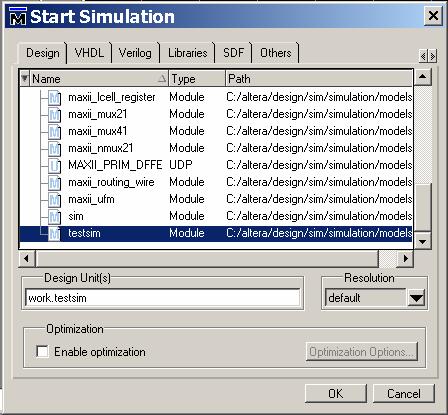

4、再选择Design 卡片页选择 WORK—>testsim点击OK，到下一步选择要显示的信号

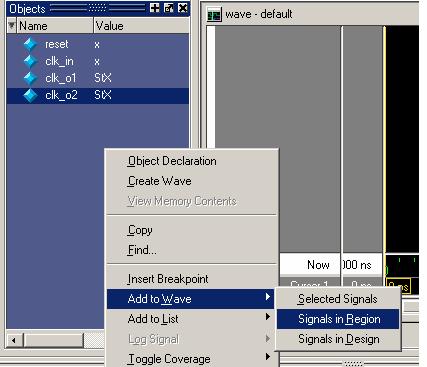

5、将要显示的信号加入波形窗口。

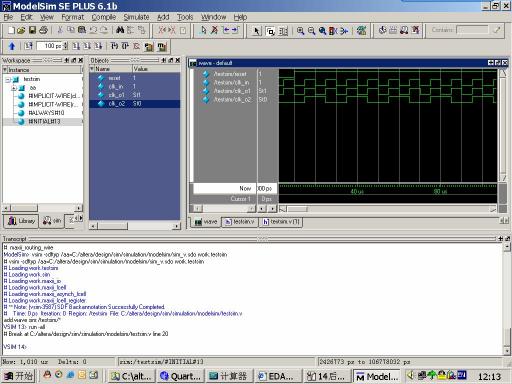

6、点击RUN ALL，开始仿真，后仿真步骤完成
