本文主要描述了如何在QUARTUS II 中输入程序文件，生成网表及标准延时文件，然后通过MODELSIM 进行功能仿真与后仿真的过程，主要为图解，含全部代码及仿真波形。

工具：

• Quartus II 5.0 sp1
• ModelSim SE 6.1b
• 芯片：MAX II ：EMP570T100I5
• 语言：Verilog HDL
• 程序功能：太简单了，自己看源程序吧

源程序：

module sim(reset,clk_in,clk_o1,clk_o2);

input reset,clk_in;

output clk_o1,clk_o2;

reg clk_o2;

assign clk_o1 = clk_in;

always @(negedge reset or posedge clk_in) //

begin

if(!reset)

clk_o2 = 0;

else

clk_o2 = ~clk_o2;

end

endmodule

测试程序：

`timescale 1ns/1ns

module testsim;

reg reset,clk_in;

wire clk_o1,clk_o2;

sim aa(.reset(reset),.clk_in(clk_in),.clk_o1(clk_o1), .clk_o2(clk_o2));

//sim aa(reset,clk_in,clk_o1,clk_o2);

always

#5000 clk_in = ~clk_in;

initial

begin

clk_in = 0;

reset = 0;

#10000;

reset = 1;

#1000000 $stop;

end

endmodule

测试程序注意：

例化时，最好用名称关联的方法进行例化，我曾试过用位置关联的方法，但后仿真不正常。不知道是不是Modelsim 在语法上的要求。

一、 程序输入与网表、延时文件的生成，相关库文件的拷贝

在建立Quartus II 源文件时，选择modelsim 作为仿真工具，这个不详说了。

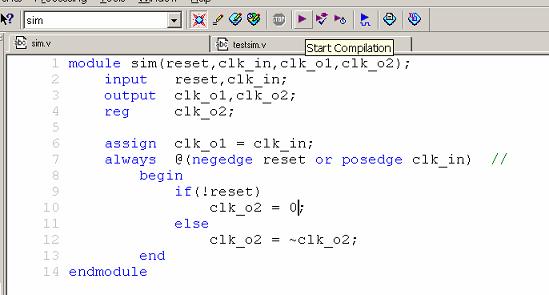

输入文件sim.v,testsim.v，开始编译Start Complation，源文件在QII 的工程目录sim 下，

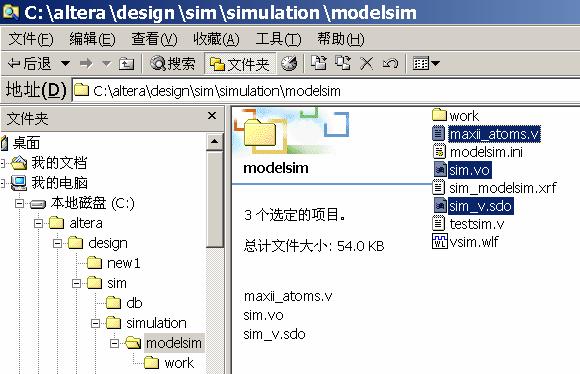

下图为生成的网表文件及延时文件，在目录QII 工程sim\simulation\modelsim\work，其中，maxii_atoms.v 是MAX II系列CPLD 的库文件，在QII 安装目录\quartus50\eda\sim_lib 下拷贝过来，同时，将sim 工程目录下的测试文件testsim.v 拷到该目录，为后仿真做准备。

二、 前仿真

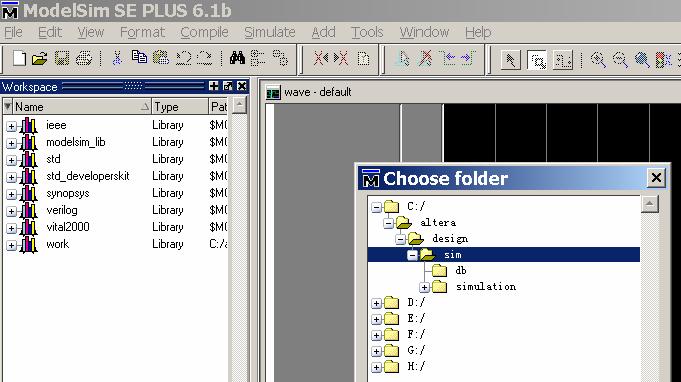

1、选择QII 工程目录sim 为当前工作目录

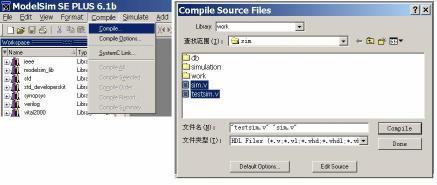

2、编译源文件 sim.v , testsim.v

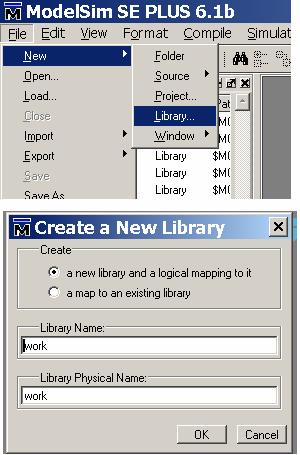

3、新建一个work 库

4、编译源文件 sim.v , testsim.v

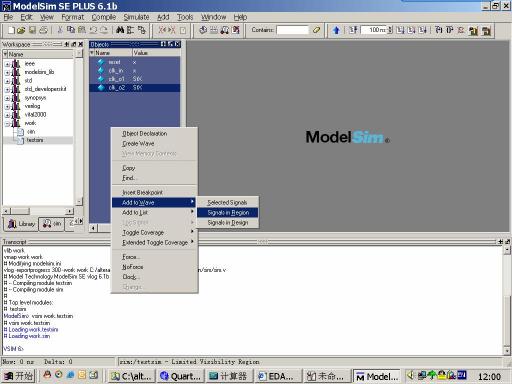

5、将信号加到波形窗口

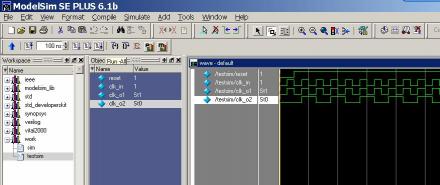

6、点击RUN ALL 按钮，进行仿真，功能仿真完成
