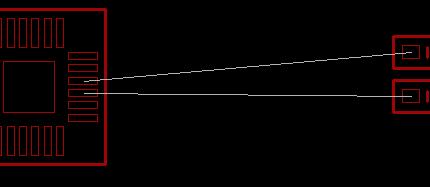

关于差分线的设定，Allegro 可以提供几种可行的方法，这里重点说明一种基本的，也是比较容易掌握的设定方法。以USB1 为例，要求 T/B：6/6；Inner：5/7.5；另外由于BGA 芯片的存在，BGA 区域T/B：4/4；Inner：4/7.5，所以需要在T/B、Inner 各提供Primary 和Neck 两种模式。如图：

步骤：

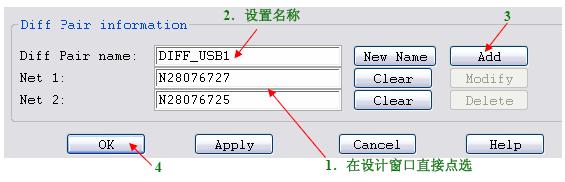

1. LogicAssign Differential Pair...

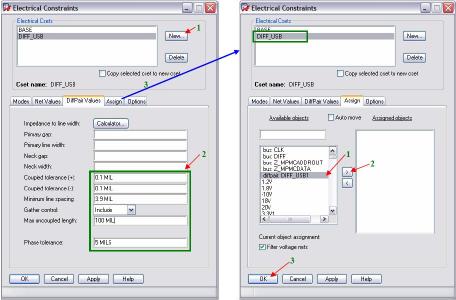

2. SetupConstraints... → Electrical Constraint Sets... → Diffpair Values

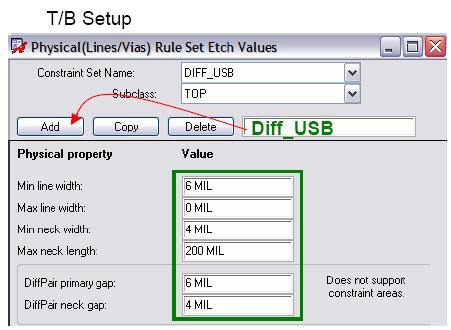

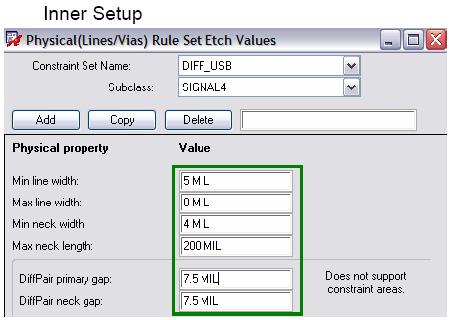

3. SetupConstraints... → Set Values... [ Physical (Lines/Vias) rule set ]

4. EditProperties

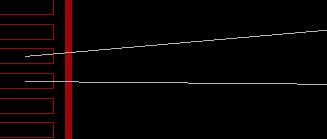

选择这两根信号

设定Net_Physical_Type = Diff_USB (命名由用户决定)

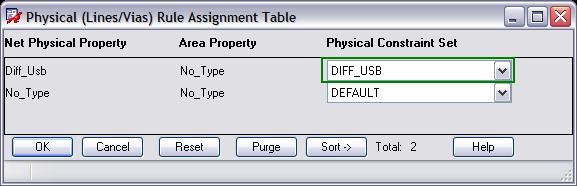

5. SetupConstraints... → Assignment Table... [ Physical (Lines/Vias) rule set ]

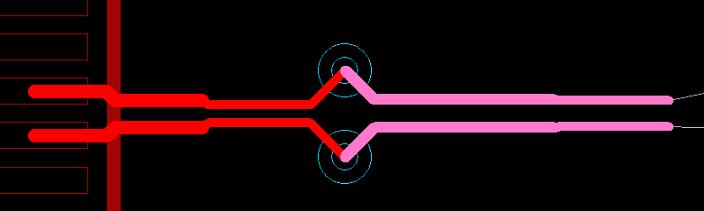

6. OK. 完成后可以实现T/B 和Inner 各两种模式，Primary Mode 和Neck Mode。大家可以试一下效果。
