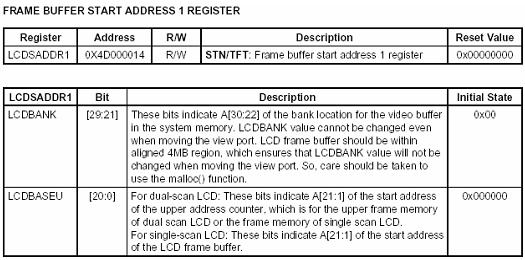

FrameBuffer起始寄存器 1

这个寄存器的设置没有必要去修改（TFT/STN），都使用默认的代码即可：

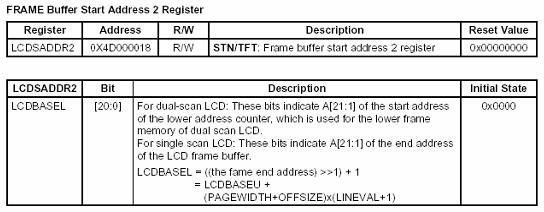

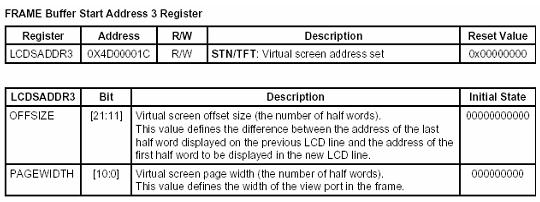

FrameBuffer起始寄存器 2 和 FrameBuffer起始寄存器 3

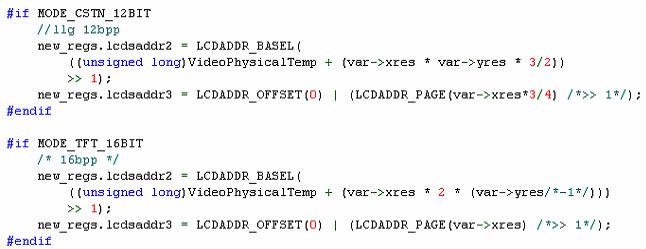

这两个寄存器的设置比较重要，在此我给出 12 位色 CSTN 屏和 16 位色TFT 的设置代码：

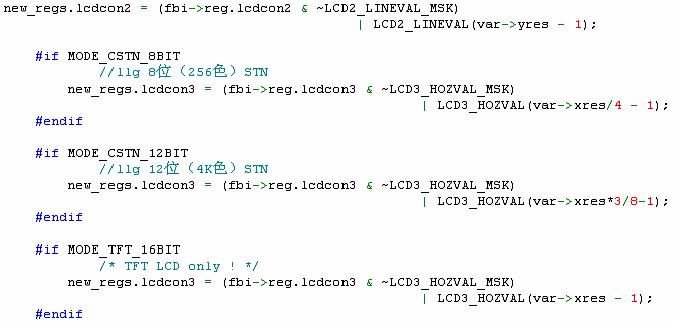

前面提到的 LINEVAL 和 HOZVAL 以源码的形式给出，其中 CSTN 8 位色没有经过测试。

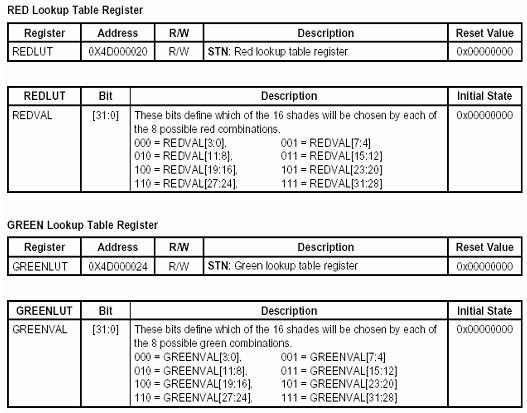

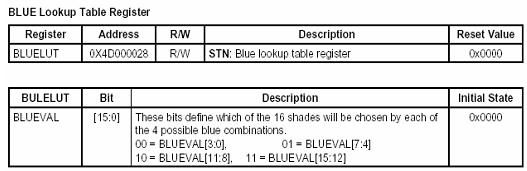

RGB Loopup Table Register

这三个寄存器的在驱动 256 色 CSTN 屏的时候需要使用，我在别的芯片上使用过，因为这颗芯片支持 12 位色，所以没有去调试，我给

出两组可能的值：

• S3C44B0 上的

  rREDLUT = 0xFCA86420;

  rGREENLUT = 0xFCA86420;

  rBLUELUT = 0xFFFFFA50;

• Jupiter 上的

  rREDLUT = 0xFEC85310

  rGREENLUT = 0xFEC85310

  rBLUELUT = 0xFB40
