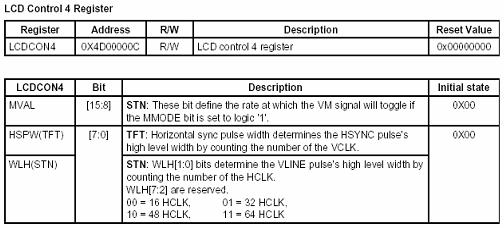

LCD控制器4

对于 TFT 屏，需要设置 HSPW 的值，这个在 LCD 手册上也很容易得到

• LCD4_HSPW：

  Hsync Valid width典型值为 5

• 至于 MVAL，我不知道是什么意思，有什么作用，我从来不动它，只取它最初的那个值 13
• 经过分析，我们知道了如何设置 LCD4：

  lcdcon4: LCD4_HSPW(5) | LCD4_MVAL(13) ,

• 对于 STN（CSTN）屏，像 WDLY 一样，我通常不改变，因为改变了没有发现有什么作用，这是我驱动中的代码，好几块屏都一样的：

  lcdcon4: LCD4_WLH(0) | LCD4_MVAL(13) ,

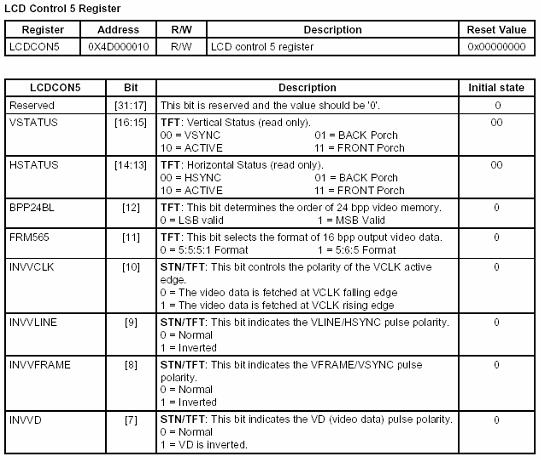

LCD控制器5

这个寄存器的看起来比较复杂，但是无外乎这几类：

• 只读信息：VSTATUS和 HSTATUS

  只读的东东，设置它也没用，不必理会。

• TFT 屏的颜色信息：BPP24BL、FRM565

  TFT 屏的颜色信息，这个我们在 LCD的硬件连接时已经提到了，根据具体的接线方式，设置信息。

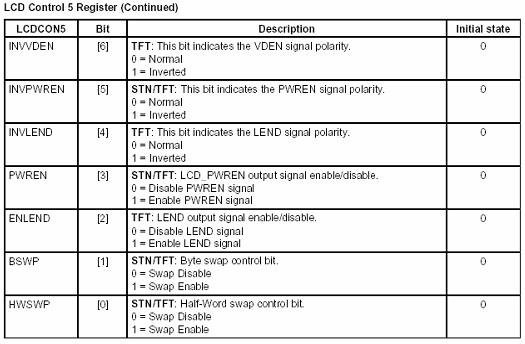

• 控制信号的极性

  TFT/STN 屏控制信号的极性：INVVCLK、INVVLINE、INVVFRAME、INVVD、INVPWREN、PWREN

  TFT 屏特有的控制信号的极性：INVVDEN、INVLEND、ENLEND

  这些信息主要是使S3C2410的信号输出极性与LCD屏的输入极性的问题，需要根据具体的硬件进行设置，较为常见的是vline/hsync、VFRAME/VSYNC脉冲的极性。

• 颜色信息的字节交换控制位：BSWP、HWSWP

  这两位用来控制字节交换和半字交换，主要用来大小头的问题，如果输出到屏上的汉字左右互换了，或者输出到屏上的图花屏了，可以更改这个选项。具体涵义在 S3C2410芯片手册上有详细的说明。

• 我的这块 TFT 的信息设置如下：

  lcdcon5: LCD5_FRM565 | LCD5_HWSWP | LCD5_PWREN ,

• 一块 CSTN屏的信息

  lcdcon5: LCD5_BSWP | LCD5_PWREN ,
