PADS 9.0新增的无模命令Z的使用详解
2012-10-07
本人这两天，使用9.0,发现无模命令Z的强大，欣喜之余，共同分享使用心得
有错漏之处，敬请多指点.
以下命令必须以Z开头号，也是PADS 9.0的一个新点.
例：

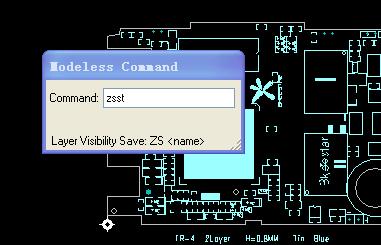

显示丝印层 输入 ZSST 命令，就可以了，
Z+1 显示的为第一层
Z+2 显示的为第二层
依次类推。
Z+o 显示外层，即首层
Z（n-M)即显示第几层到第几层。
Z*. 显示所有层.
ZT 显示顶层
ZB 显示底层
ZSM
|
Z B |
显示底层 |
|
Z C |
显示当前层 |
|
Z D |
显示所有文档层 |
|
Z E |
显示所有电气层 |
|
Z I |
显示内层 |
|
Z O |
显示板的外层，就是顶层和底层 |
|
Z T |
显示底层 |
|
Z PMB |
显示助焊底层 |
|
Z PMT |
显示助焊顶层 |
|
Z SMB |
显示阻焊底层 |
|
Z SMT |
显示阻焊顶层 |
|
Z SSB |
显示丝印底层 |
|
Z SST |
显示丝印顶层 |
