10.2 灵敏度(Sensitivity)分析

10.2.1确定电路特性参数

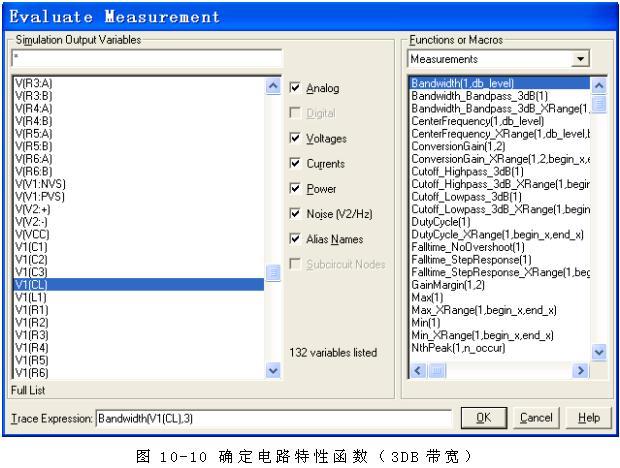

为进行灵敏度分析将电路特性参数（带宽、增益）细化，在交流分析结果输出时，可在显示模拟分析结果的Probe窗口中，选择菜单Trace/Evaluate Measurement子命令，在出现的Evaluate Measurement对话框中，选择电路特性函数3DB的带宽，具体设置如图10-10所示。

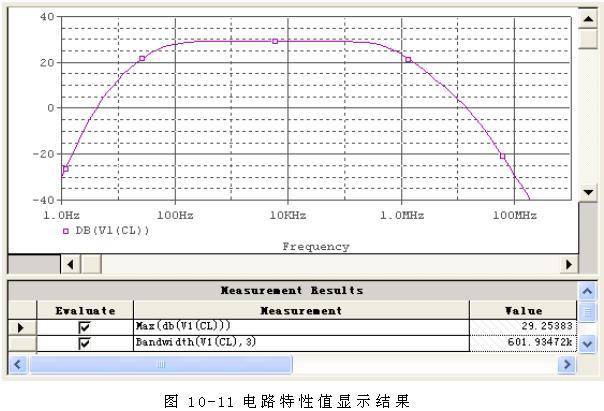

同理，确定最大增益Max的DB值，两特性函数值结果如图10-11所示。

从图中显示的结果可以确定电路特性函数值：最大增益值为29.25383dB；带宽为601.93472k, 基本符合设计要求。

10.2.2调入、运行灵敏度(Sensitivity)分析工具

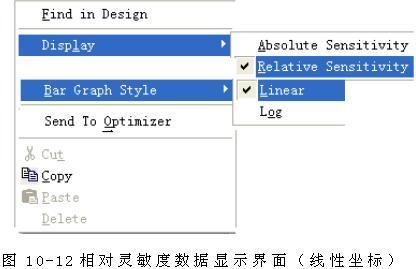

为了达到设计要求，可以在灵敏度(Sensitivity)分析工具窗口中找出对于带宽目标函数最灵敏的关键元器件。在Capture窗口执行PSPpice/Advanced Analysis/Sensitivity程序命令，启动灵敏度(Sensitivity)分析工具，在Specification表格区添加电路特性函数（带宽、增益）。选中带宽目标函数所在行并以相对灵敏度形式显示分析结果，具体设置如图10-12所示。

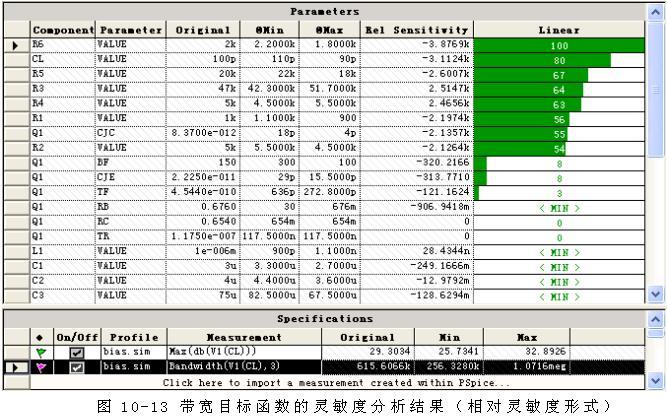

运行灵敏度(Sensitivity)分析的结果，如图10-13所示。

10.2.3 灵敏度结果分析处理

从图10-13可知，影响带宽目标函数灵敏度的最关键元器件组件是R6，CL。在此基础上，可以修改元器件参数设置，改进电路设计，并把生成的灵敏度信息结果传送给其他优化工具。在Sensitivity工具窗口的Parameter表格区选中要进行优化设计的元器件名称，单击右键在出现的快捷菜单中，执行Send to Optimizer把关键的元器件参数发送给Optimizer工具，进行元器件参数的优化设计分析。

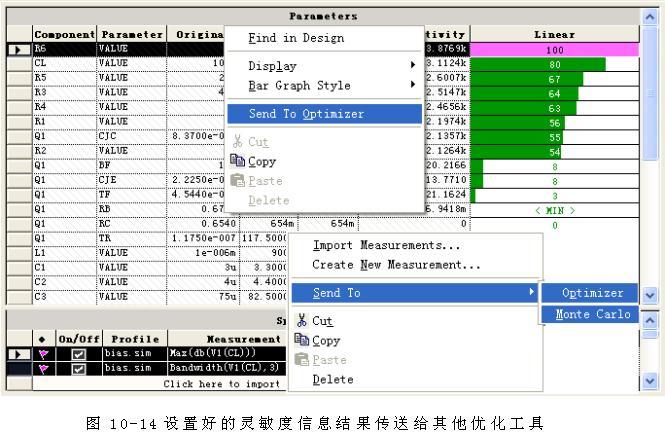

同样在Sensitivity工具窗口的Specification表格区选中要进行优化设计的电路特性函数名称(带宽、增益)，单击右键在出现的快捷菜单中，执行Send to 子命令把元器件参数发送给Optimizer/Monte Carlo工具。Sensitivity工具窗口中两表格区具体设置，如图10-14所示。

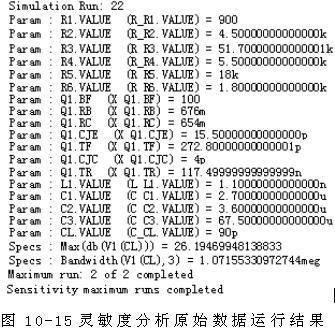

若要查看灵敏度原始数据，可在灵敏度分析窗口中执行View/Log File/Sensitivity程序命令，即可调出Sensitivity分析结果清单，如图10-15所示，图中显示最后第22次运行结果。
