第10章 高级分析应用实例

本章是应用OrCAD10.3-AA以RC单管放大电路为实例，进行全面的计算机仿真分析。目的是，通过将五个特色分析工具的具体使用方法贯穿全过程的综合应用，起到对前9章高级分析特色工具的使用方法进行复习和小结的作用。

10.1电路原理图设计及模拟仿真分析

10.1.1调用PSpice-AA参数库

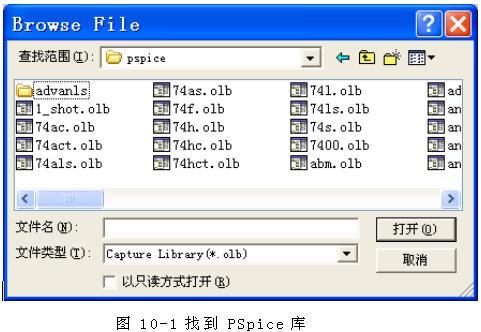

首先，找到PSpice库，如图10-1所示。

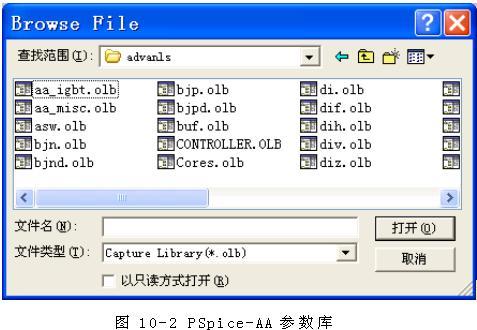

左上角的文件夹 就是所要的PSpice-AA参数库打开文件夹如图10-2所示。

将上述库文件全部进行加载以便调用。

10.1.2 电路原理图设计

1. 添加电路设计元器件

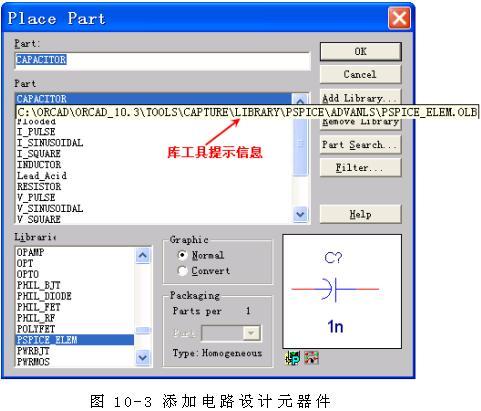

可利用搜索法和查库法来添加电路设计元件器，以电容器C为例，如图10-3所示。

图中右下角 为PSpice-AA器件仿真模型标志符。此时按下OK键就将电容器C取到画面如图10-4所示。

采用上述方法可查找出RC单管放大器电路的其他元器件仿真模型。

2. 设置高级分析元器件参数

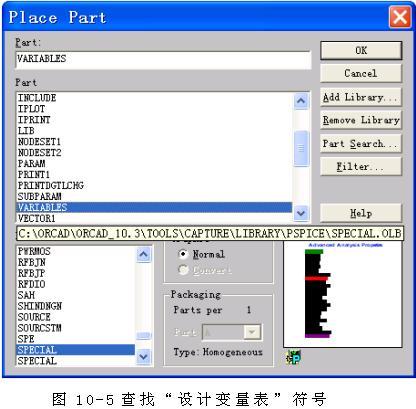

在特殊符号“SPECTAL”库中查得“VABIABLES”如图10-5所示。

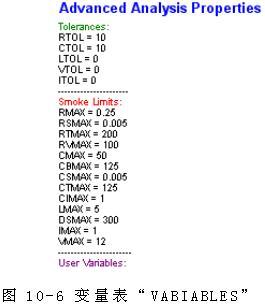

将查到的符号如同放置元器件那样，放置在电路图上，具体设置如图10-6所示。

3. 电路原理图设计

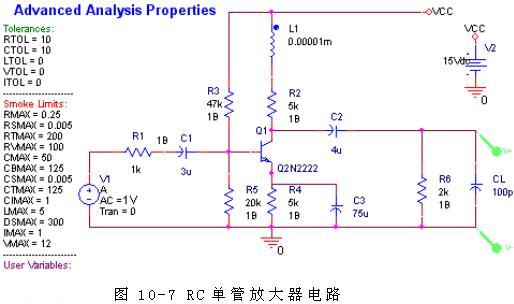

模型标称值设置方法与标准PSpiceA/D模型相同，所有电路参数设计完毕，如图10-7所示。

10.1.3 电路仿真分析

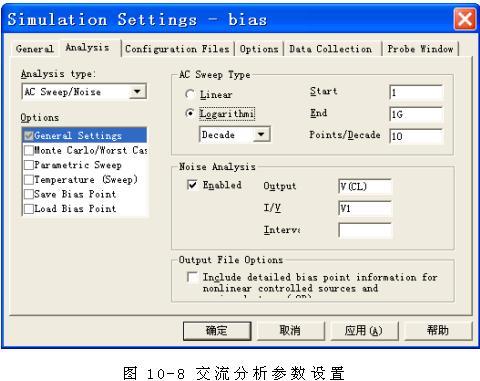

调用（标准）PSpice对RC单管放大器电路进行交流分析，并检查结果：交流分析仿真参数设置如图10-8所示。

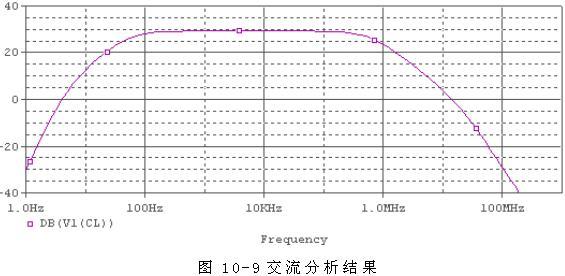

交流分析结果及电路输出波形如图10-9所示。从图中可以看出增益、带宽均为适宜，对标称值设计业已理想。
