练习五. 用always块实现较复杂的组合逻辑电路

目的: 1.掌握用always实现组合逻辑电路的方法;

2.了解assign与always两种组合逻辑电路实现方法之间的区别。

仅使用assign结构来实现组合逻辑电路，在设计中会发现很多地方会显得冗长且效率低下。而适当地采用always来设计组合逻辑，往往会更具实效。已进行的范例和练习中，我们仅在实现时序逻辑电路时使用always块。从现在开始，我们对它的看法要稍稍改变。

下面是一个简单的指令译码电路的设计示例。该电路通过对指令的判断，对输入数据执行相应的操作，包括加、减、与、或和求反，并且无论是指令作用的数据还是指令本身发生变化，结果都要作出及时的反应。显然，这是一个较为复杂的组合逻辑电路，如果采用assign

语句，表达起来非常复杂。示例中使用了电平敏感的always块，所谓电平敏感的触发条件是指在@后的括号内电平列表中的任何一个电平发生变化，（与时序逻辑不同，它在@后的括号内没有沿敏感关键词，如posedge 或negedge）就能触发always块的动作，并且运用了case结构来进行分支判断，不但设计思想得到直观的体现，而且代码看起来非常整齐、便于理解。

//---------------alu.v --------------------------

`define plus3'd0

`define minus3'd1

`define band3'd2

`define bor3'd3

`define unegate 3'd4

modulealu(out,opcode,a,b);

output[7:0] out;

reg[7:0]out;

input[2:0] opcode;

input[7:0] a,b;//操作数。

always@(opcode or a or b)//电平敏感的always块

begin

case(opcode)

`plus:out = a+b;//加操作。

`minus: out = a-b;//减操作。

`band:out = a&b;//求与。

`bor:out = a|b;//求或。

`unegate:out=~a; //求反。

default:out=8'hx;//未收到指令时，输出任意态。

endcase

end

endmodule

同一组合逻辑电路分别用always块和连续赋值语句assign描述时，代码的形式大相径庭，但是在always中适当运用default（在case结构中）和else（在if…else结构中），通常可以综合为纯组合逻辑，尽管被赋值的变量一定要定义为reg型。不过，如果不使用default或else对缺省项进行说明，则易生成意想不到的锁存器，这一点一定要加以注意。

指令译码器的测试模块源代码：

//------------- alu_Top.v -----------------

`timescale 1ns/1ns

`include"./alu.v"

modulealutest;

wire[7:0] out;

reg[7:0]a,b;

reg[2:0]opcode;

parametertimes=5;

initial

begin

a={$random}%256;//Give a radom number blongs to [0,255] .

b={$random}%256;//Give a radom number blongs to [0,255].

opcode=3'h0;

repeat(times)

begin

#100a={$random}%256;//Give a radom number.

b={$random}%256;//Give a radom number.

opcode=opcode+1;

end

#100$stop;

end

alualu1(out,opcode,a,b);

endmodule

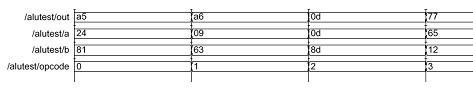

仿真波形（部分）：

练习：运用always块设计一个八路数据选择器。要求：每路输入数据与输出数据均为4位2进制数，当选择开关(至少3位)或输入数据发生变化时，输出数据也相应地变化。
