ORCAD出网络表
2012-06-19
出有VALUE值的PADS2K网表:
1、原理图要符合的条件:

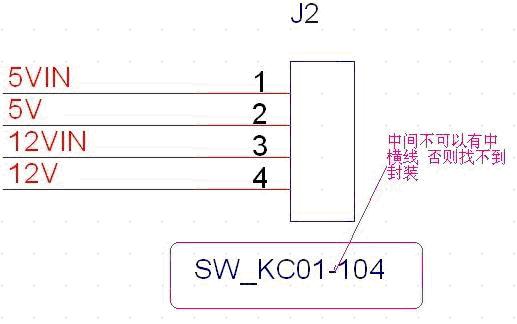

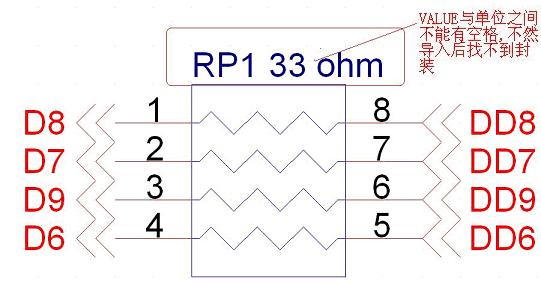

A,在元件的VALUE的值与单位之间不能有空格和中横线,但可以用下横线.
2、
导出网络表:

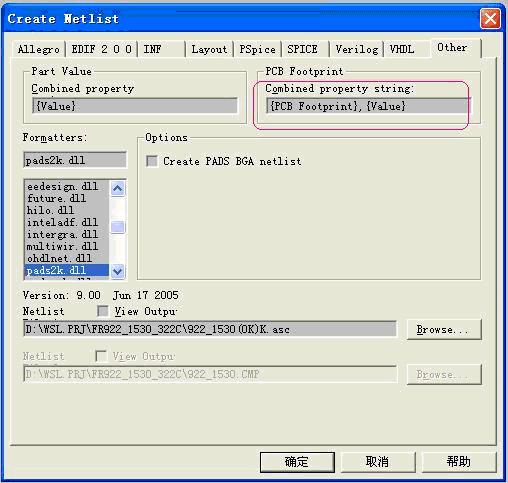

注:1,{PCB footprint}与{Value}之间一定是 “,” ,不然在导入PADS中不能识别封装.
不能识别的网表:

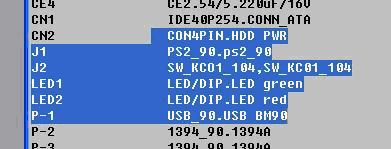

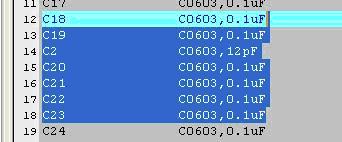

正确的网表:
