本文以Protel 99Se提供的4 Port Serial Interface为例进行说明。

1．打开PCB图， 选择菜单File→Export，导出Protel的网络表，文件名简写为Serial.Net。

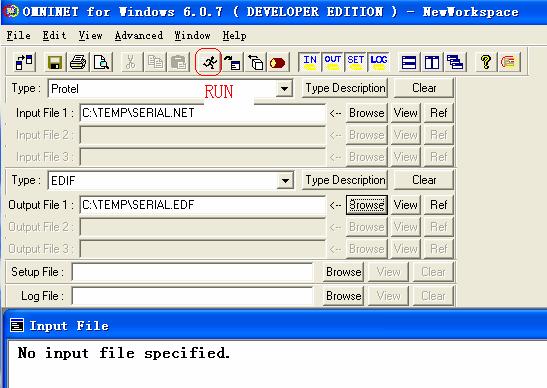

2．启动程序Omninet for Windows，输入文件类型(Type)选Protel，Input File 1里用Browse指定网络表文件的位置。

输出文件类型(Type)选EDIF。Output File 1指定输出文件的文件名和路径。

然后点击Run(跑动的小人)。

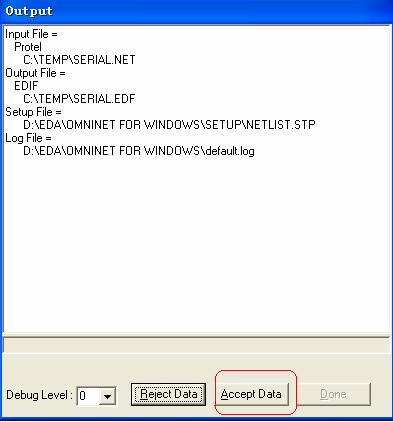

系统弹出一个输出窗口，点击Accept Data。完成后点击“确定”，再点击“Done”关闭输出窗口。退出Omninet for Windows。

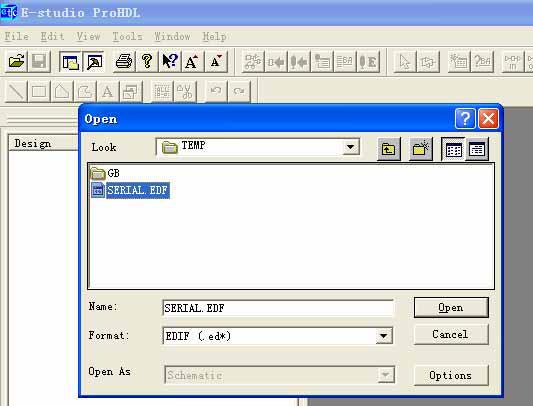

3．启动E-Studio软件，打开第2步生成的EDIF文件。

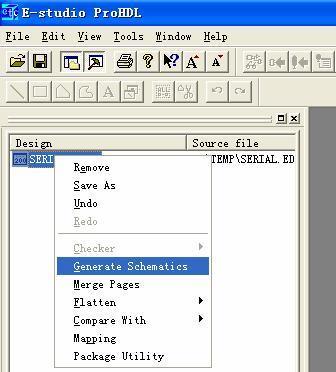

4．右键点击Serial.EDF文件，选择Generate Schamatics：

系统弹出窗口。

点击确定。

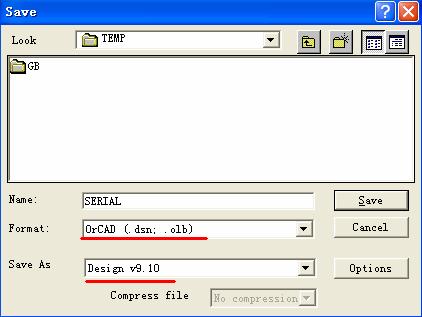

5．选择菜单File－Save As，输出格式选ORCAD 9.10。

点击Save保存。弹出窗口中点击“确定”结束。

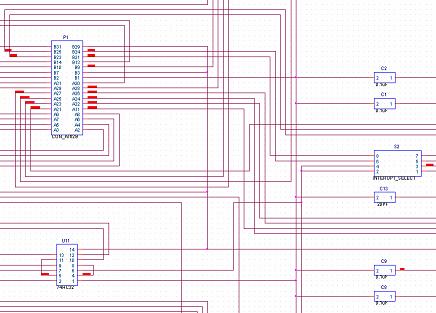

生成的原理图已经可以在ORCAD中打开了。图纸可有点大啊！下图只是其中的一部分。

图纸没有层次的概念，不管电路有多复杂，只有一张平面图。

6．将ORCAD的原理图转为Protel的原理图。

因为E-Studio的输出格式没有Protel，所以必须另外转换。推荐使用Protel 2004，其转换效果较好。

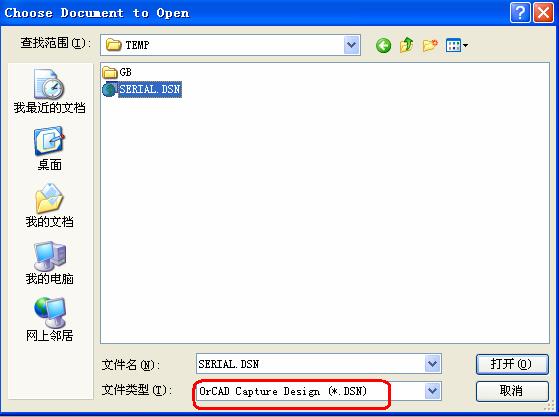

启动DXP 2004，选择菜单File－Open，文件类型选Orcad Capture Design(*.DSN)。

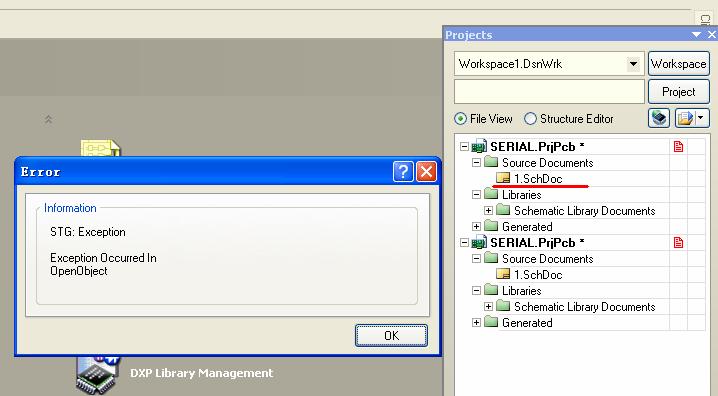

点击“打开”。打开过程中出现了一个错误，但文件转换还是成功了。点击OK关闭错误窗口。

双击1.SchDoc，文件可以被正常打开

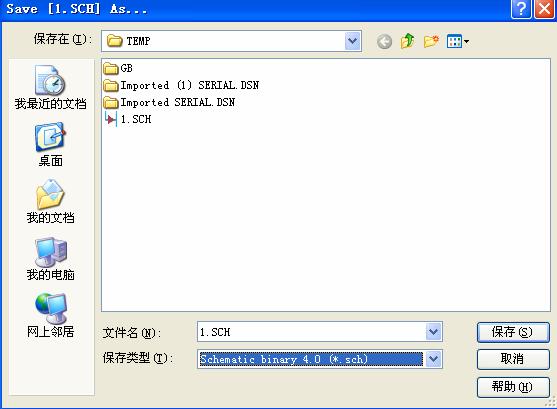

选择菜单File－Save AS，选择Schematic Binary 4.0 (*.Sch)，这就是99Se能够打开的格式。

到此，Protel 99Se PCB转原理图完成。

需要说明的是，这样的转换对于PCB上元件较少的可能好用，但如果PCB上元件很多，则转换出来的原理图非常庞大，网络连接极其复杂，恐怕要看懂还是很困难，因为它没有层次、总线概念，也不会分成多张子图，所有网络是全部连接的。

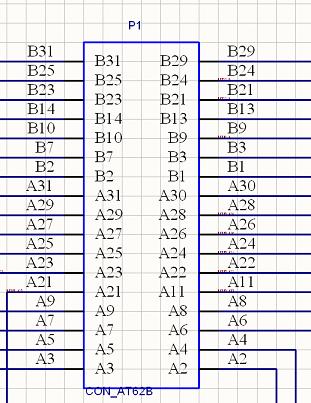

另外，PCB中没有连接的管脚在转换出来的原理图上不再存在。如下图的AT总线62芯插槽，变成了一个34芯元件。

还有一点不好的是器件的封装信息没有了，必须重新填写。虽然没有封装信息，但网络名保留非常完整，经网络比较，没有发现有遗漏的网络。
