一、画面的移动

1、使用工作窗口的滚动条

2、使用PCB浏览器（Browse PCB)观察窗口中的工作窗口虚拟框

PCB浏览器中有一个成为观察窗口的小窗口，其中显示的是当前正在编辑的整张印制电路板图纸的缩略图。图中看到一个虚线框，这个虚线框就代表了当前的编辑窗口，移动这个虚线框就可移动当前的编辑画面。

将鼠标肩头移到虚线框中，按下鼠标左键并移动鼠标，就可使工作窗口在画面上移动。观察窗口显示的使整张图纸，所以可快速地将所需地部分移动到工作窗口，如图下图。

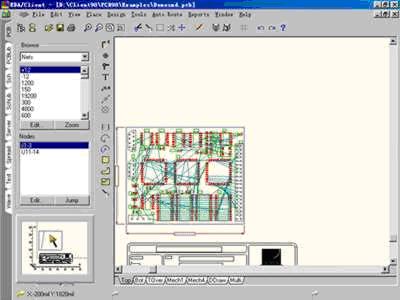

使用PCB浏览器中观察窗口移动工作窗口画面

3、使用十字光标的自动滑动功能

当PCB编辑器处于某中命令状态时（如正在放置焊盘、线条等），将鼠标移动到工作窗口时，光标会变成十字形，这时若移动光标到工作窗口边沿时，显示地画面将自动地向窗口内侧滑动。这种自动滑动主要是用以执行某些命令的，也可以用来移动画面，且是手工放置元器件和手工布线中最方便的操作方式。按鼠标右键（停止命令）可以停止自动滑动功能。

二、画面的放大、缩小及相关操作

1、当前窗口画面的放大和缩小

（1）菜单命令:放大——“View/Zoom In”，缩小——“View/Zoom Out”；

（2）键盘上的快捷键：放大——[PageUp]，缩小——[PageDown]；

（3）主工具栏中的按钮：放大——，缩小—— 。

2、在当前窗口中显示整张图纸

（1）菜单命令：“View/Fit Document”；

（2）先后击键盘上的V、D键；

（3）主工具栏中的按钮：。

3、选择画面的一个矩形区域放大

（1）菜单命令：“View/Area”；

（2）先后击键盘上的V、A键；

（3）主工具栏中的按钮：。

4、仅显示图纸中的印制电路板

（1）菜单命令：“View/Fit Board”；

（2）先后击键盘上的V、B键。

5、恢复上一次显示的画面

（1）菜单命令：“View/Zoom Last”；

（2）先后击键盘上的V、Z键。

若反复执行改命令，画面将在最近两个比例画面之间反复切换。

6、以当前的光标为中心显示画面

（1）菜单命令：“View/Pan”；

（2）键盘上的快捷键：[Home]。

7、画面的刷新

（1）菜单命令：“View/Refresh”；

（2）键盘上的快捷键：[End]。
