3.Trace between hierarchy browser、source code and schematic

3-1 开启nSchema有三种方法

*(nTrace)

Tools \ New Schematic \ ...

*双击工具列上的New Schematic icon

*把想看schematic的部分，直接以滑鼠中键，从hierarchy browser拖曳丢进 icon (常用)

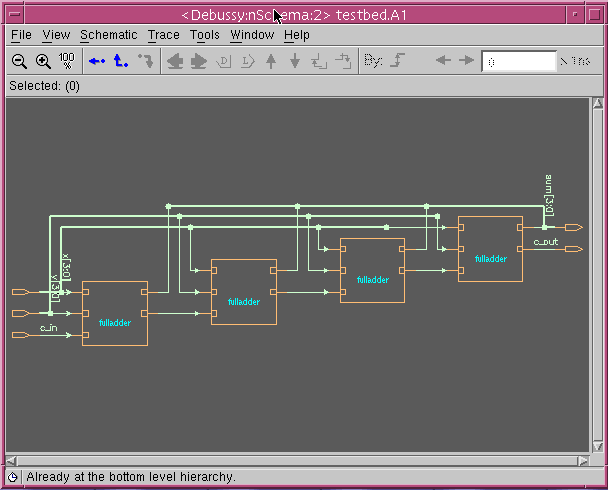

下图是把A1(FourBitAdder)丢进New Schematic icon的结果：

如果想直接看symbol "fulladder"的source code，先以左键选定(highlight)该元件，然后按右键，从快速选单选择"

Display Source Code

"

选择(highlight)第一个full adder的第二条输出讯号，然后按

Tools \ New Schematic \Fan-In Cone

试试

分别用来缩小/放大画面， 则是让图形大小自动调整至填满整个视窗(如上图)

回前一画面；回最上层画面

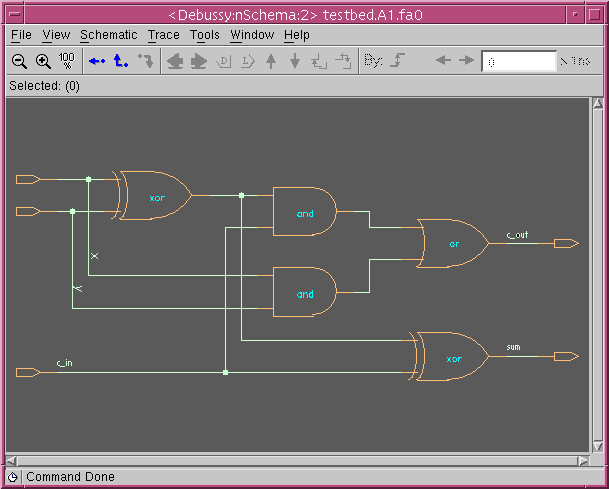

3-2 双击上图内的元件符号(如第一个fulladder)可进一步看到其内容/ 细部电路组成(fa0)

3-3 请自行尝试，在hierarchy browser、source code与schematic window之间，用滑鼠中键互相拖曳designs/signals的效果

4.Trace between hierarchy browser、source code、schematic and waveform

4-1 接下来的操作，需要利用模拟器所产生的资料(.fsdb)，以"nWave"显示讯号波形，有两种可能作法

• 从1-6(对Import files已作compile，也有其.fsdb file)，接著开启"nWave"

• 从1-1~1-2，然后开啟"nWave"，载入1-4所产生的dump_i.fsdb。

  开启"nWave"的方法有三种

  *按(nTrace)工具列的(New Waveform icon)

  *(nTrace)

  Tools \ New Wavefo

  rm

  *

  % nWave &

4-1-1 如果是从1-2接著打开nWave window，一开始nWave内容是空的，要执行(nWave)

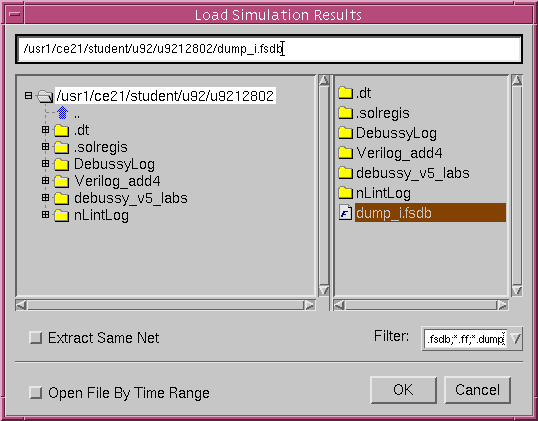

File \ Open...

以载入dump_i.fsdb。

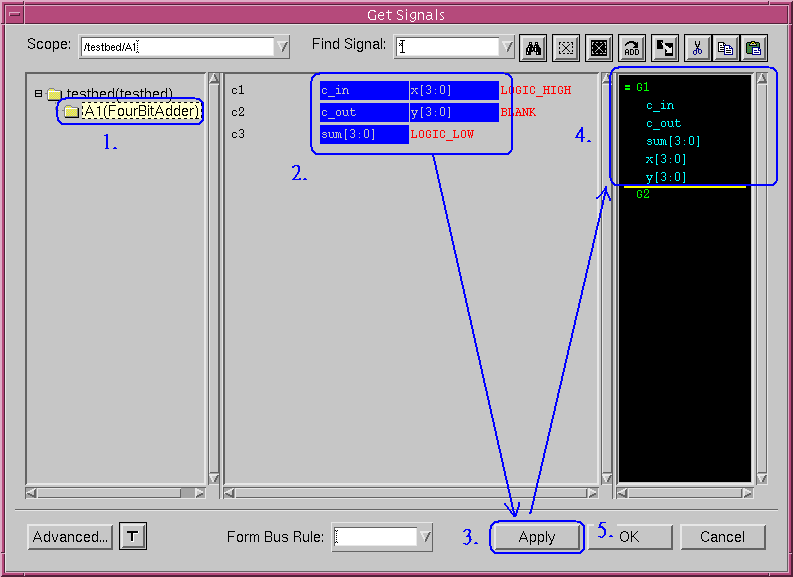

4-1-2 接著按Get Signals icon，此时就会看到有讯号可以让你选择了

-- 如果你看不到讯号，把想观察的design(A1)，直接从(nTrace) Hierarchy browser拖进nWave就可以

4-1-3 (nWave)

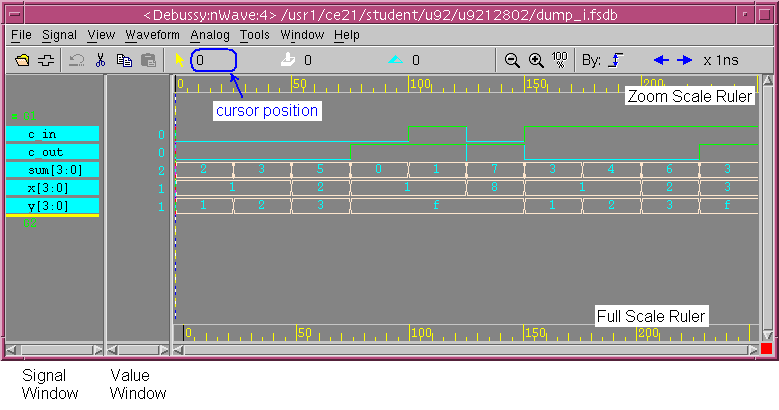

View \ Zoom \ Zoom All

-- 如果你看不到波形，请再执行一次 (nTrace) Simulation \ Run/Continue就会看到

已在signal window选择的讯号，如果想要删除：选定要删除的讯号highlight，按滑鼠右键选择"Cut"

如果是从1-6接著打开nWave window的，直接进行step 4-1-2即可

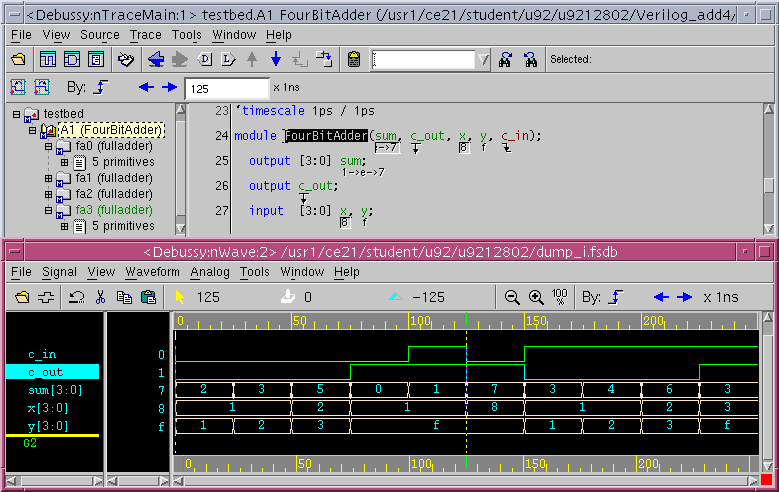

4-2 启动Active Annotation功能：(nTrace)

Source \ Active Annotation

能够在nWave选择讯号触发缘，同时在nTrace的source code的所有讯号符号下方，直接看到数值的变换

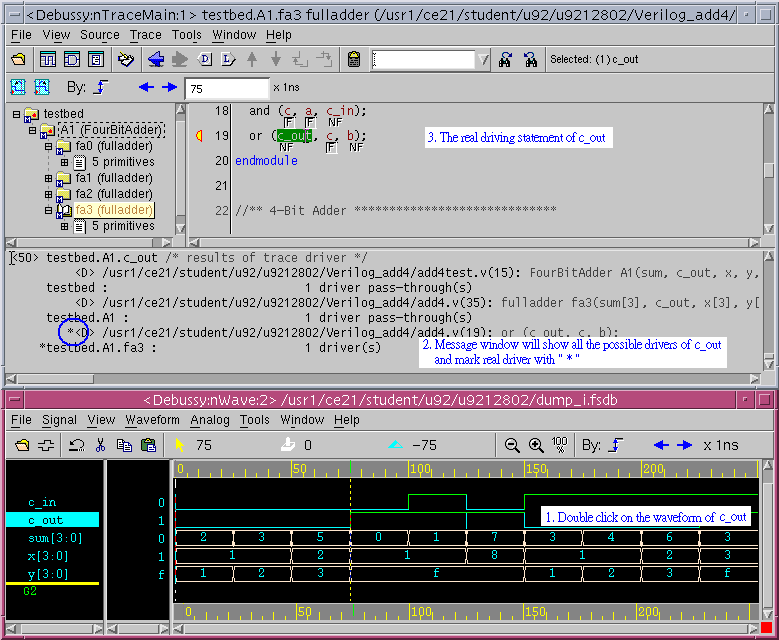

4-3 在nWave双击想观察其触发状况的讯号 (如c_out)

4-4 从(nTrace)Hierarchy browser双击A1(FourBitAdder)，按 Search Forward icon，看看在nTrace与nWave的变化
