扩充临界比例度法

实验经验法调整PID参数的方法中较常用的是扩充临界比例度法,其最大的优点是，参数的整定不依赖受控对象的数学模型，直接在现场整定、简单易行。

扩充比例度法适用于有自平衡特性的受控对象，是对连续-时间PID控制器参数整定的临界比例度法的扩充。

整定步骤

扩充比例度法整定数字PID控制器参数的步骤是：

（1）预选择一个足够短的采样周期TS。一般说TS应小于受控对象纯延迟时间的十分之一。

（2）用选定的TS使系统工作。这时去掉积分作用和微分作用，将控制选择为纯比例控制器，构成闭环运行。逐渐减小比例度，即加大比例放大系数KP，直至系统对输入的阶跃信号的响应出现临界振荡（稳定边缘），将这时的比例放大系数记为Kr,临界振荡周期记为Tr。

（3）选择控制度。

控制度，就是以连续-时间PID控制器为基准，将数字PID控制效果与之相比较。

通常采用误差平方积分

作为控制效果的评价函数。

定义控制度

（3-25）

采样周期TS的长短会影响采样-数据控制系统 的品质，同样是最佳整定，采样-数据控制系统的控制品质要低于连续-时间控制系统。因而，控制度总是大于1的，而且控制度越大，相应的采样-数据控制系统的品质越差。控制度的选择要从所设计的系统的控制品质要求出发。

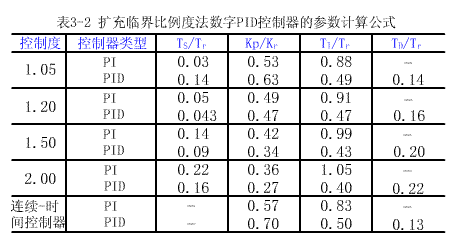

（4） 查表确定参数。根据所选择的控制度，查表，得出数字PID中相应的参数TS,KP,TI和TD。

（5）运行与修正。将求得的各参数值加入PID控制器,闭环运行,观察控制效果,并作适当的调整以获得比较满意的效果。
