3. 建立调试环境

3.1配置FTP服务器

宿主机上的FTP服务器用于在系统成功引导后，下载VxWorks的运行时映象，最好使用Tornado开发环境自带的FTP服务软件。

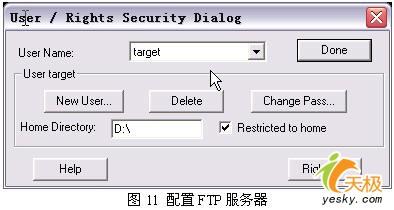

如图11，打开Tornado FTP Server，选择“Security”菜单下的“Users/Rights”子菜单，创建User Name为“target”，修改“Home Directory”为“D:\”(即DEFAULT_BOOT_LINE参数中所指定VxWorks映像目录)，修改用户名为“target”，对应密码为“vxworks”，点击“Done”按钮完成修改，FTP服务就启动了。

为了便于观察引导程序是否从FTP上下载了VxWorks映像，最好打开FTP Server的日志功能。选择“Logging”菜单下的“Logging Options”子菜单，其中除了“Winsock Calls”外，让其他选项全都处于开启状态。保持FTP Server窗口处于打开状态，即保证FTP服务器处于运行状态。

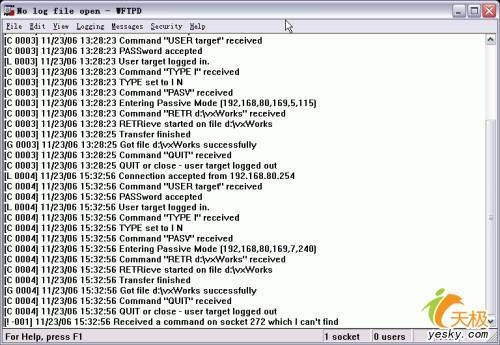

虚拟机从软盘启动，接下来会下载服务器上的D:\vxworks映像，服务器的FTP会有相关的log，如图12：

图12 FTP服务器

3.2 配置target server

如图13，打开您的Tornado开发环境，选择“Tools->Target Server->Configure”菜单，在“Description”中任意填写一个名字，这里是“net00”;在“Available Back”中选择“wdbrpc”，并在下面的IP地址框中填写目标机的IP地址，这里是“192.168.80.254”(由 DEFAULT_BOOT_LINE参数决定);将“Target Server Properties”下拉框更改至“Core File and Symbols”，并在“File Path”一项中选择您的映象的完整路径，这里是“D:\VxWorks”(由DEFAULT_BOOT_LINE参数决定)。

图13 配置Target Server

完成以上两项配置，如果目标机已经启动，点击“Launch”按钮，就可以启动Target Server了。

再回到Tornado开发环境，在工具条上的Target Server下拉框列表中选择“192.168.80.169@host”。这时您会发现工具条中一些原先处于“禁用”状态的工具按钮，现在都已经处于“激活”状态了。

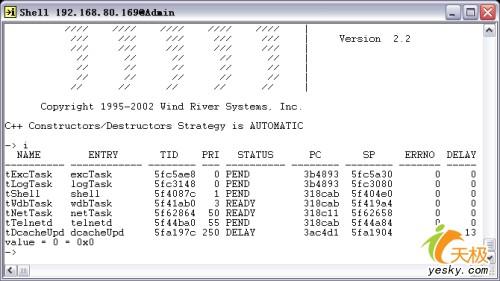

试一试，我们打开TShell，并运行“i”命令察看目标机上当前运行的任务，效果如图14：

图14 在TShell中运行命令

4. 编写和调试应用程序

现在，编写应用程序的所有条件已经完全具备了。我们来编写一个简单的应用。

如图15，建立一个名为“test”的可下载的应用程序模块：

图15建立可下载的应用程序模块

如图16，注意工具链的选择，应该为PENTIUMgnu：

图16 选择PENTIUMgnu工具链

这个时候工程中还一个文件都没有，我们编写一个简单的程序：

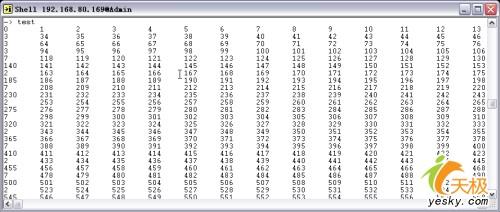

编译生成了test.out，下载到目标板，在TShell中运行test函数，效果如图17。

图17 运行自己编写的程序

下面我们以Run Task模式运行上述的test()函数，并设置在入口点即断点，如图18：

图18 运行test任务

此后，我们可以像使用任何其它的基层开发环境一样在我们编写的应用程序中进行所有如下的调试行为：

• 设置断点
• 单步运行
• 察看变量
• 察看内存
• 察看寄存器

接下来，enjoy yourself in VxWorks!

附录：软件及驱动下载地址

VMware：http://www.vmware.com/download/ws/

RamDiskNT 1.5：http://soft.netnest.com.cn/downinfo/netnest1823.html

网卡驱动：http://www.amd.com/us-en/ConnectivitySolutions/ProductInformation/0,,50_2330_6629_2452^2454^2488,00.html
