3、实例分析

下面通过分析用iris捕获的包来分析一下TCP/IP的工作过程，为了更清晰的解释数据传送的过程，我们按传输的不同阶段抓了四组数据，分别是查找服务器、建立连接、数据传输和终止连接。每组数据，按下面三步进行解释。

• 显示数据包
• 解释该数据包
• 按层分析该包的头信息

第一组 查找服务器

1）下图显示的是1、2行的数据

图9

2）解释数据包

这两行数据就是查找服务器及服务器应答的过程。

在第1行中，源端主机的MAC地址是00:50:FC:22:C7:BE。目的端主机的MAC地址是FF:FF:FF:FF:FF:FF，这个地址是十六进制表示的，F换算为二进制就是1111，全1的地址就是广播地址。所谓广播就是向本网上的每台网络设备发送信息，电缆上的每个以太网接口都要接收这个数据帧并对它进行处理，这一行反映的是步骤5）的内容，ARP发送一份称作ARP请求的以太网数据帧给以太网上的每个主机。网内的每个网卡都接到这样的信息“谁是192.168.113.1的IP地址的拥有者，请将你的硬件地址告诉我”。

第2行反映的是步骤6）的内容。在同一个以太网中的每台机器都会"接收"到这个报文，但正常状态下除了1号机外其他主机应该会忽略这个报文，而1号的主机的ARP层收到这份广播报文后，识别出这是发送端在寻问它的IP地址，于是发送一个ARP应答。告知自己的IP地址和MAC地址。第2行可以清楚的看出1号回答的信息__自己的MAC地址00:50:FC:22:C7:BE。

这两行反映的是数据链路层之间一问一答的通信过程。这个过程就像我要在一个坐满人的教室找一个叫“张三”的人，在门口喊了一声“张三”，这一声大家都听见了，这就叫广播。张三听到后做了回应，别人听到了没做回应，这样就与张三取得了联系。

3）头信息分析

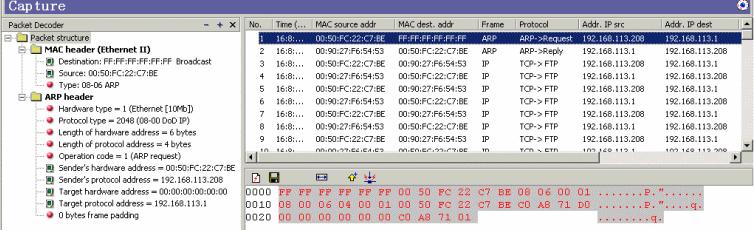

如下图左栏所示，第1数据包包含了两个头信息：以太网（Ethernet）和ARP。

图10

下表2是以太网的头信息，括号内的数均为该字段所占字节数，以太网报头中的前两个字段是以太网的源地址和目的地址。目的地址为全1的特殊地址是广播地址。电缆上的所有以太网接口都要接收广播的数据帧。两个字节长的以太网帧类型表示后面数据的类型。对于ARP请求或应答来说，该字段的值为0806。

第2行中可以看到，尽管ARP请求是广播的，但是ARP应答的目的地址却是1号机的（00 50 FC 22 C7 BE）。ARP应答是直接送到请求端主机的。

表2

下表3是ARP协议的头信息。硬件类型字段表示硬件地址的类型。它的值为1即表示以太网地址。协议类型字段表示要映射的协议地址类型。它的值为0800即表示IP地址。它的值与包含I P数据报的以太网数据帧中的类型字段的值相同。接下来的两个1字节的字段，硬件地址长度和协议地址长度分别指出硬件地址和协议地址的长度，以字节为单位。对于以太网上IP地址的ARP请求或应答来说，它们的值分别为6和4。Op即操作（Opoperation），1是ARP请求、2是ARP应答、3是RARP请求和4为RARP应答，第二行中该字段值为2表示应答。接下来的四个字段是发送端的硬件地址、发送端的IP地址、目的端的硬件地址和目的端IP地址。注意，这里有一些重复信息：在以太网的数据帧报头中和ARP请求数据帧中都有发送端的硬件地址。对于一个ARP请求来说，除目的端硬件地址外的所有其他的字段都有填充值。

表3的第2行为应答，当系统收到一份目的端为本机的ARP请求报文后，它就把硬件地址填进去，然后用两个目的端地址分别替换两个发送端地址，并把操作字段置为2，最后把它发送回去。

表3

第二组 建立连接

1）下图显示的是3-5行的数据

图11

2）解释数据包

这三行数据是两机建立连接的过程。

这三行的核心意思就是TCP协议的三次握手。TCP的数据包是靠IP协议来传输的。但IP协议是只管把数据送到出去，但不能保证IP数据报能成功地到达目的地，保证数据的可靠传输是靠TCP协议来完成的。当接收端收到来自发送端的信息时，接受端详发送短发送一条应答信息，意思是：“我已收到你的信息了。”第三组数据将能看到这个过程。TCP是一个面向连接的协议。无论哪一方向另一方发送数据之前，都必须先在双方之间建立一条连接。建立连接的过程就是三次握手的过程。

这个过程就像要我找到了张三向他借几本书，第一步：我说：“你好，我是担子”，第二步：张三说：“你好，我是张三”，第三步：我说：“我找你借几本书。”这样通过问答就确认对方身份，建立了联系。

下面来分析一下此例的三次握手过程。

1))请求端208号机发送一个初始序号（SEQ）987694419给1号机。

2)) 服务器1号机收到这个序号后，将此序号加1值为987694419作为应答信号（ACK），同时随机产生一个初始序号（SEQ）1773195208，这两个信号同时发回到请求端208号机，意思为：“消息已收到，让我们的数据流以1773195208这个数开始。”

3))请求端208号机收到后将确认序号设置为服务器的初始序号（SEQ）1773195208加1为1773195209作为应答信号。

以上三步完成了三次握手，双方建立了一条通道，接下来就可以进行数据传输了。

下面分析TCP头信息就可以看出，在握手过程中TCP头部的相关字段也发生了变化。

3）头信息分析

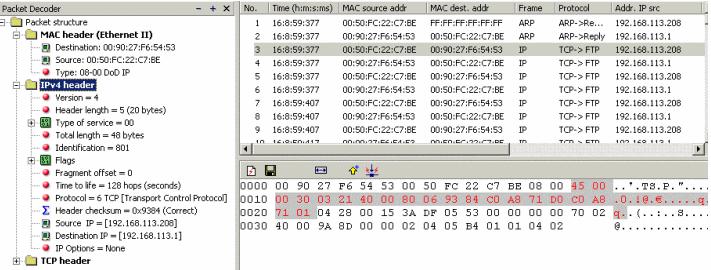

如图12所示，第3数据包包含了三头信息：以太网（Ethernet）和IP和TCP。

头信息少了ARP多了IP、TCP，下面的过程也没有ARP的参与，可以这样理解，在局域网内，ARP负责的是在众多联网的计算机中找到需要找的计算机，找到工作就完成了。

以太网的头信息与第1、2行不同的是帧类型为0800，指明该帧类型为IP。

图12
