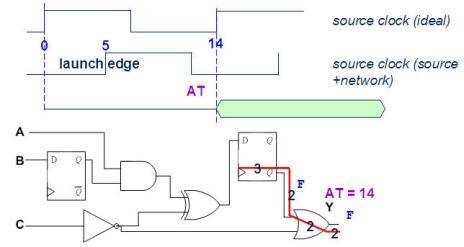

8.假设前级Flip-Flop的讯号由1变0，计算第2条Path终点的AT。

图二十九

9.计算第2条Path终点的RT

图三十

10.假设前级Flip-Flop的讯号由0变1，计算第2条Path终点的Slack。Slack为负，因此Timing不满足。

图三十一

11.假设前级Flip-Flop的讯号由1变0，计算第2条Path终点的Slack。Slack为负，因此Timing不满足。

综合10和11，第2条Path的Timing不满足，其Slack为-3。

图三十二

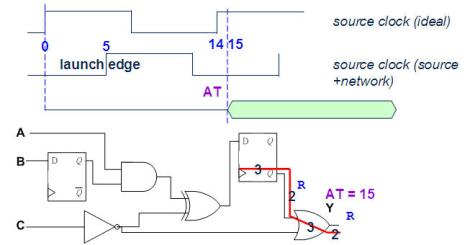

12.假设前级Flip-Flop的讯号由0变1，计算第3条Path终点的AT。

图三十三

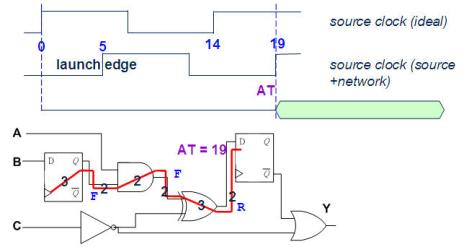

13.假设前级Flip-Flop的讯号由1变0，计算第3条Path终点的AT。

图三十四

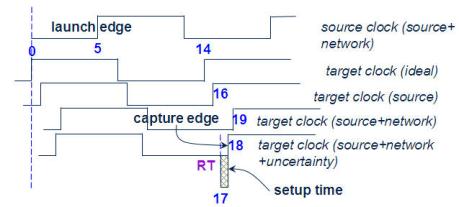

14.计算第3条Path终点的RT。

图三十五

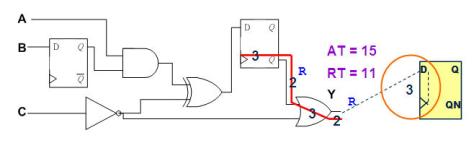

15.假设前级Flip-Flop的讯号由0变1，计算第3条Path终点的Slack。Slack为负，因此Timing不满足。

图三十六

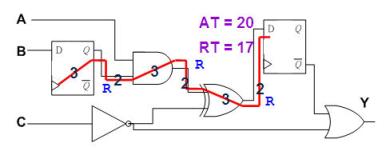

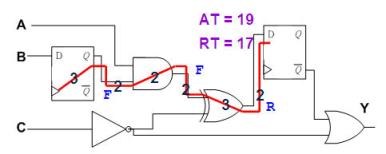

16.假设前级Flip-Flop的讯号由1变0，计算第3条Path终点的Slack。Slack为负，因此Timing不满足。

综合15和16，第3条Path Timing不符合规格，其Slack为-4。

图三十七

综合上述分析结果，此电路的时序不符合规格，其Critical Path是Path3，Slack为-4。

总结

本文先对STA的概念做概念性的介绍，在下集的文章中，将对STA在实际IC设计流程中的应用举一范例说明，请各位拭目以待。
