POWERPCB内层分割实例

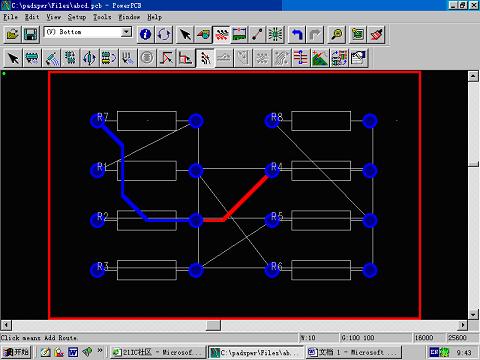

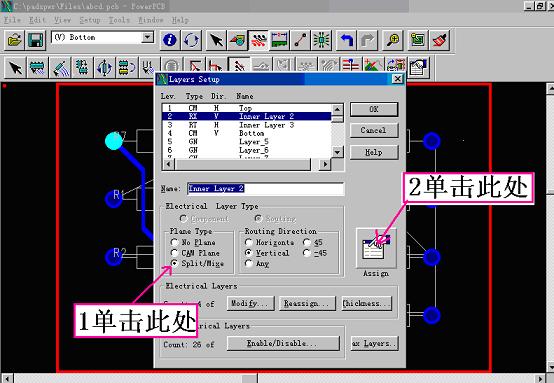

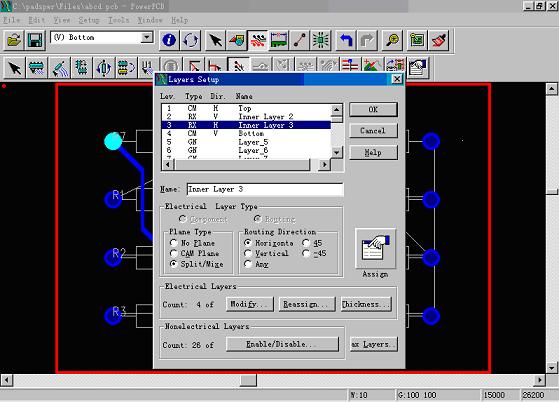

一、设置好内层属性

整个内层如果为同一网络请选择CAM PLANE，只能选择一个网络名。

要分成几个网络则选择SPLIT/MIXE…（分割），可选择多个网络名。

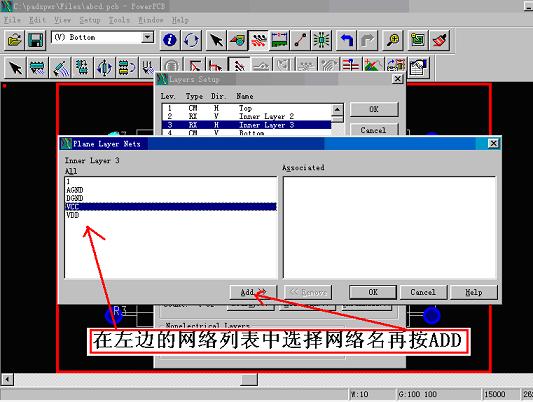

二、单击右侧的ASSIGN增加分割网络名

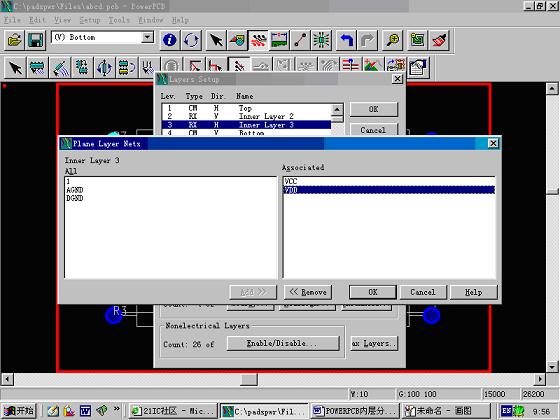

完成后按OK。

三、再按OK退出层设置对话框

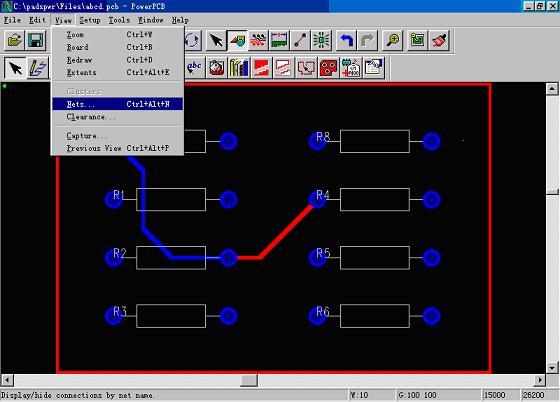

四、按CTRL+ALT+N设置网络颜色

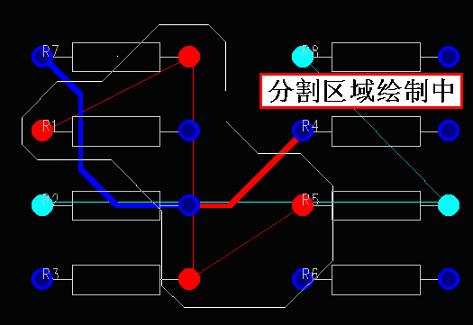

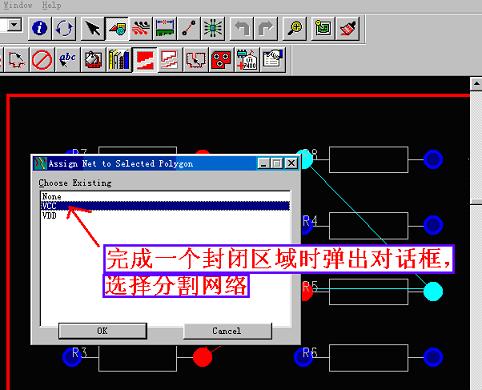

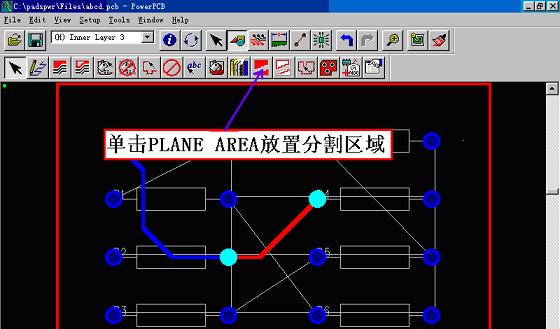

五、再放置分割区域

（注意，一个分割网络区域不能包含或包含于另一个分割网络）

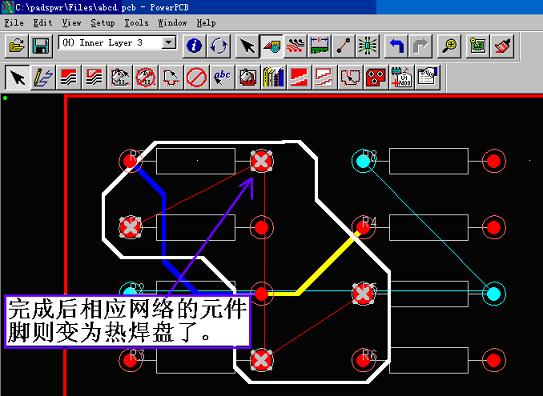

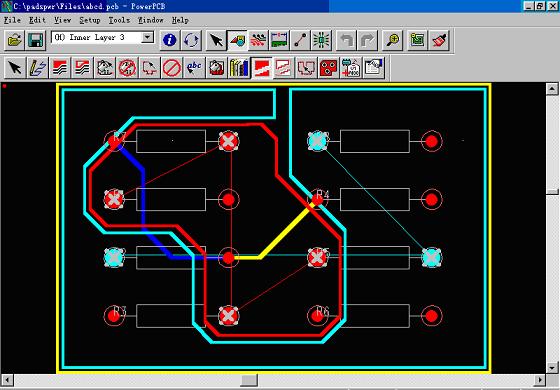

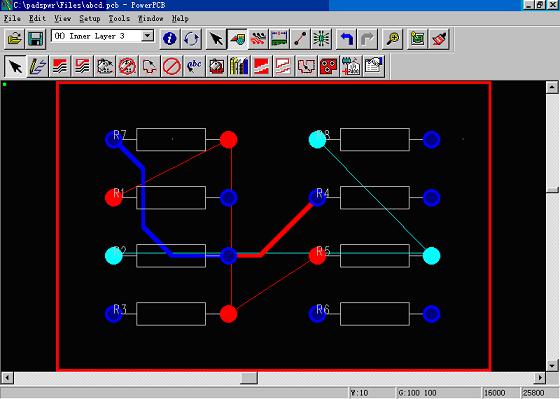

六、完成后如下图

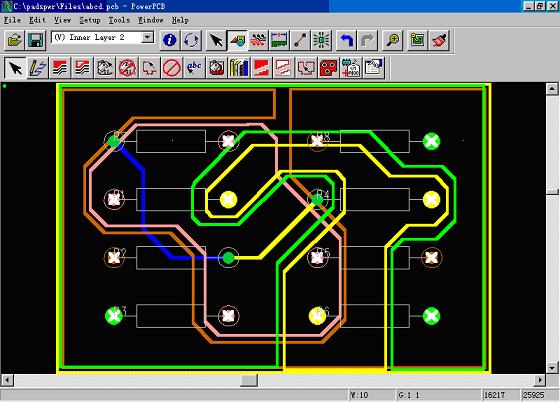

七、侵害灌水

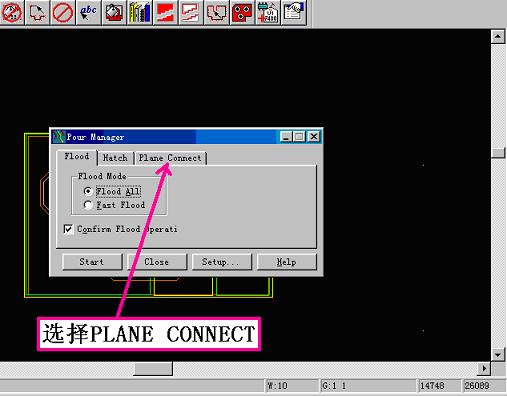

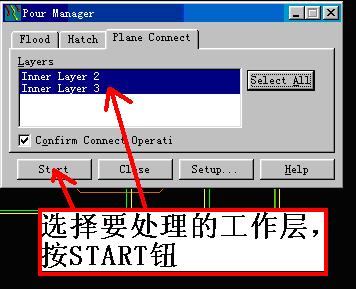

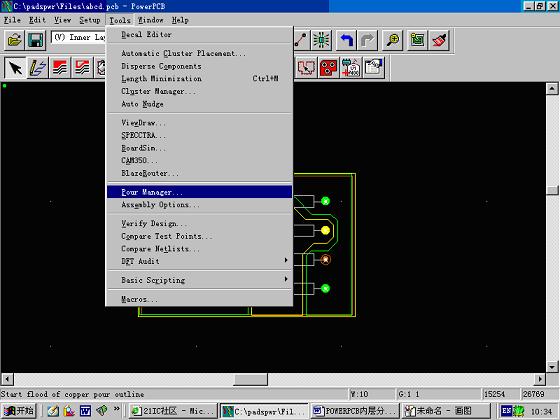

按TOOLS菜单，选择POURMANAGER….

按关闭钮确认，并退出对话框即可。

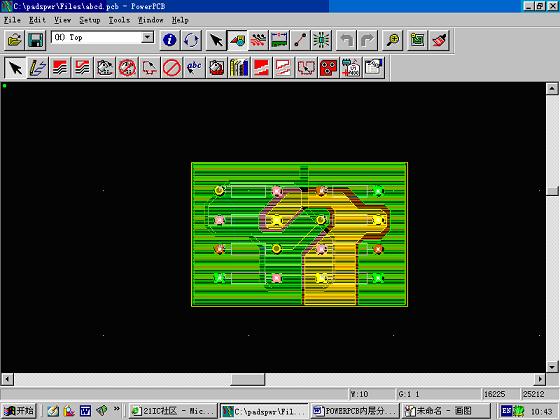

是不是大功告成？
