Verilog-HDL与CPLD/FPGA设计应用讲座

第 8 讲 用Verilog-HDL做CPLD设计

时序逻辑电路的实现

8.1 闪烁灯的实现

8.2 流水灯的实现

8.3 可编程单脉冲发生器

在第七讲中，已经介绍了组合逻辑电路的实现。组合逻辑电路的特点是：在任意时刻，电路产生的稳定输出仅与当前时刻的输入有关。时序逻辑电路则不同于它，其特点是：在任意时刻电路产生的稳定输出不仅与当前时刻的输入有关，而且还与电路过去的输入有关。本讲中将介绍时序逻辑电路的实现。

8.1 闪烁灯的实现

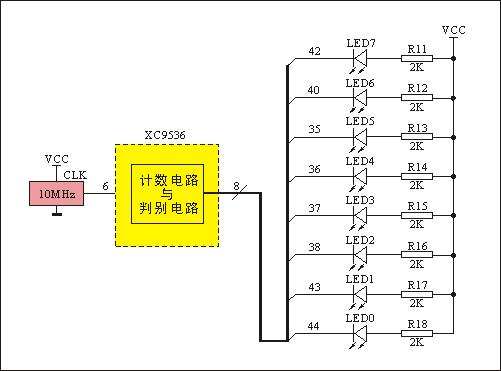

在目标板上，设计有一个10MHz的时钟源。假如直接把它输出到发光二级管LED，由于人眼的延迟性，我们将无法看到LED闪烁，认为它一直亮着。如果我们期望看到闪烁灯，就需要将时钟源的频率降低后再输出。因此，可以采用如图1所示的逻辑功能框图。

图1 闪烁灯的逻辑功能框图

其中，CLK表示10MHz的时钟源，作为输入；LED0-LED7表示发光二极管，作为输出；6、44、43、38、37、36、35、40和42是上述变量对应芯片XC9536的引脚。虚线框中的部分是CPLD设计，用于实现闪烁灯的功能。

如图1所示，在XC9536中，加入计数电路与判别电路。计数电路可用计数器实现。每来一个时钟脉冲CLK，计数器就加1。而每当判断出计数器达到某个数值时，就使得灯LED0-LED7的亮灭反转一次，即：周期性地输出高电平"1"和低电平"0"。这样设计也就相当于把10MHz的时钟源分频后再输出。如果最终要使得灯1s闪烁一次，即：输出1Hz的时钟脉冲，就需要把10MHz的时钟经过107分频。根据上述分析，可以得到下面的Verilog- HDL描述。

/* 闪烁灯的Verilog-HDL描述 */

module LIGHT ( CLK, LED ); // 模块名及端口参数，范围至endmodule

input CLK;// 输入端口定义，对应第6脚

output [7:0] LED;

// 输出端口定义，LED[0]-LED[7]分别对应第44、43、38、37、36、35、40和42脚

reg [7:0] LED;// 输出端口定义为寄存器型

reg [22:0] buffer;// 中间变量buffer定义为寄存器型

always @ ( posedge CLK )

// always语句，表示每当CLK的上升沿到来时，完成begin-end之间语句的操作

begin // 顺序语句，到end止

buffer = buffer +1; // 缓冲器buffer按位加1

if ( buffer == 23'b11111111111111111111111)

// 判别buffer中的数值为（2^23-1）≈10^7时，做输出处理

//"23"表示以位计的数值长度，"b"表示二进制，"11…1"表示二进制的数字序列

begin

LED=~LED; // LED[0]-LED[7]反转一次，即：由0变为1，或由1变为0

end

end

endmodule

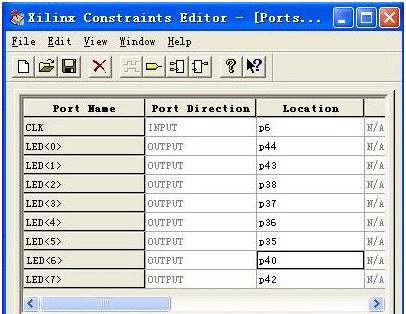

把以上闪烁灯的描述，用WebPACK Project Navigator软件，生成目标文件，并通过下载电缆写入芯片XC9536中。然后，将芯片插到目标板上，即可看到闪烁灯的景象了。图2示出了下载过程中出现的引脚配置画面。

图2 闪烁灯的引脚配置画面

8.2 流水灯的实现

下面，做一个流水灯的设计。如果把流水做慢动作播放，可以想象到其实就是移动，即：把水块不断地向同一方向移动，而原来的水块保持不动，就形成了流水。同样，如果使得最右边的灯先亮；然后，通过移位，在其左侧的灯，由右向左依次点亮，而已经亮的灯又不灭，不就形成了向左的流水灯！

因此，同样可以采用如图1所示的逻辑功能框图。初始状态时，8个灯都不亮。每来一个时钟脉冲CLK，计数器就加1。每当判断出计数器中的数值达到 107时，就会点亮一个灯，并进行移位。这样，依次点亮所有的灯，就形成了流水灯。而当8个灯都点亮时，需要一个操作使得所有的灯恢复为初始状态，即：灯都不亮。然后，再一次流水即可。如果是左移位，就出现向左流水的现象；反之，向右流水。根据上述分析，可以得到下面的Verilog-HDL描述。

/* 流水灯的Verilog-HDL描述* /

module LEDWATER ( CLK, LED );// 模块名及端口参数，范围至endmodule

input CLK;// 输入端口定义，对应第6脚

output [7:0] LED;

// 输出端口定义，LED[0]-LED[7]分别对应第44、43、38、37、36、35、40和42脚

reg [7:0] LED;// 输出端口定义为寄存器型

reg [22:0] buffer;// 中间变量buffer定义为寄存器型

initial// initial语句，用于对8个灯进行初始化，即：使得8个灯都不亮

LED=8'b11111111;// 依照图1可知，输出为高电平时，LED灭，反之亮

always @ ( posedge CLK )

// always语句，表示每当CLK的上升沿到来时，完成begin-end之间语句的操作

begin// 顺序语句，到end止

buffer = buffer +1;// 缓冲器buffer按位加1，

if ( buffer == 23'b11111111111111111111111)

// 判别buffer中的数值为（2^23-1）≈10^7时，做输出处理

//"23"表示以位计的数值长度，"b"表示二进制，"11…1"表示二进制的数字序列

begin

LED=LED<<1;

// LED向左移位，空闲位自动添0补位。例：第一次移位后，LED=8'b11111110

if ( LED==8'b00000000 ) // 条件判断语句，表示如果8个灯全亮

LED=8'b11111111; // 恢复为初始状态，即：8个灯都不亮

end

end

endmodule

把以上流水灯的描述，用WebPACK Project Navigator软件，生成目标文件，并通过下载电缆写入芯片XC9536中。然后，将芯片插到目标板上，即可看到流水灯的景象了。下载过程中出现的引脚配置画面和图2相同。

8.3 可编程单脉冲发生器

可编程单脉冲发生器是一种脉冲宽度可编程的信号发生器，其输出为TTL电平。在输入按键的控制下，产生单次的脉冲，脉冲的宽度由8位的输入数据控制（以下称之为脉宽参数）。由于是8位的脉宽参数，故可以产生255种宽度的单次脉冲。

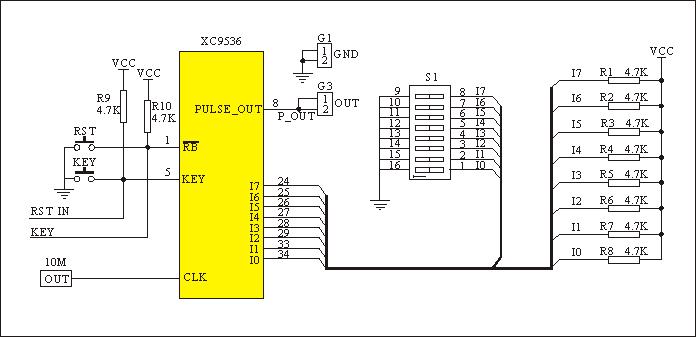

在目标板上，I0～I7用作脉宽参数输入，PULSE_OUT用做可编程单脉冲输出，而KEY和/RB作为启动键和复位键。图3示出了可编程单脉冲发生器的电路图。

图3 可编程单脉冲发生器的电路图

8.3.1 由系统功能描述时序关系

可编程单脉冲发生器的操作过程是：

(1) 预置脉宽参数。

(2) 按下复位键，初始化系统。

(3) 按下启动键，发出单脉冲。

以上三步可用三个按键来完成。但是，由于目标板已确定，故考虑在复位键按下后，经过延时自动产生预置脉宽参数的动作。这一过程可用图4的时序来描述。

图4 可编程单脉冲发生器的时序图

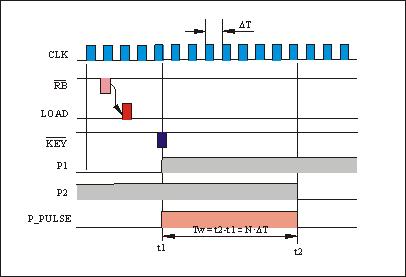

图中的/RB为系统复位脉冲，在其之后自动产生LOAD脉冲，装载脉宽参数N。之后，等待按下/KEY键。/KEY键按下后，单脉冲P_PULSE便输出。在此，应注意到：/KEY的按下是与系统时钟CLK不同步的，不加处理将会影响单脉冲P_PULSE的精度。为此，在/KEY按下期间，产生脉冲 P1，它的上跳沿与时钟取得同步。之后，在脉宽参数的控制下，使计数单元开始计数。当达到预定时间后，再产生一个与时钟同步的脉冲P2。由P1和P2就可以算出单脉冲的宽度Tw。

8.3.2 流程图的设计

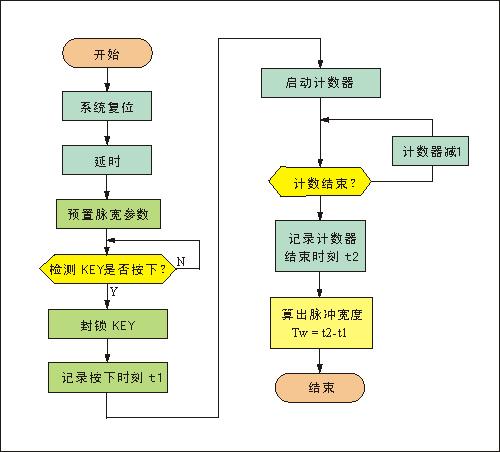

根据时序关系，可以做出图5所示的流程图。

在系统复位后，经一定的延时产生一个预置脉冲LOAD，用来预置脉宽参数。应该注意：复位脉冲不能用来同时预置，要在其之后再次产生一个脉冲来预置脉宽参数。

为了产生单次的脉冲，必须考虑到在按键KEY有效后，可能会保持较长的时间，也可能会产生多个尖脉冲。因此，需要设计一种功能，使得当检测到KEY有效后就封锁KEY的再次输入，直到系统复位。这是本设计的一个关键所在。

图5 可编程单脉冲发生器的流程图

8.3.3 系统功能描述

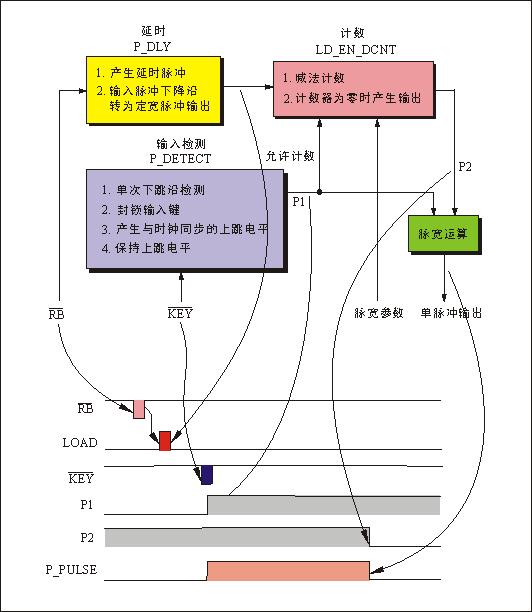

根据时序和流程图，可以进一步描述系统的功能。图6给出了系统功能描述。

图6 可编程单脉冲发生器的系统功能

与系统的时序相呼应，功能框图较详细地描述了系统应有的功能。系统主要有以下三大模块组成：

(1) 延时模块P_DLY。

(2) 输入检测模块P_DETECT。

(3) 计数模块LE_EN_DCNT。

在此阶段，应尽可能详细地描述系统，给出合理的逻辑关系，进行正确的功能模块分配。例如：不要把计数模块LE_EN_DCNT与延时模块P_DLY混在一起，否则给后续的设计带来不必要的麻烦。对每一个模块有了详细的功能描述，下一步就可以将其细化为具体的逻辑电路了。

8.3.4 逻辑框图

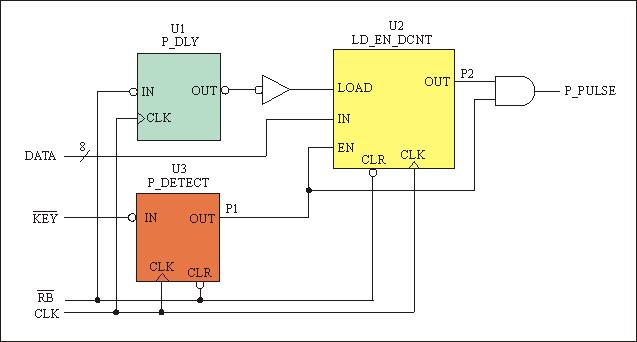

将系统功能描述用逻辑框图来描述，可以用图7来说明。

图7 可编程单脉冲发生器的逻辑功能

(1) 延时模块P_DLY。CLK给延时单元提供计数时基，在复位脉冲/RB从有效变为无效时，启动延时单元。延时时间到后便输出一个负有效的脉冲，其宽度为一个时钟周期。

(2) 输入检测模块P_DETECT。/RB复位系统后，该模块等待/KEY的输入，一旦检测到有下跳，便一方面封锁输入，一方面产生并保持与时钟同步的一个上跳脉冲。该脉冲用以开启计数模块LE_EN_DCNT的计数允许端EN。

(3) 计数模块LE_EN_DCNT。脉宽参数端IN接受8位的数据，经数据预置端LOAD装载脉宽参数，在计数允许端有效后便开始计数。该计数器设计成为减法计数的模式，当其计数到0时，输出端OUT由高电平变为低电平。该输出与来自延时模块P_DETECT的输出进行"与"运算，便可得到单脉冲的输出。

但是，根据以上的逻辑功能，还不能方便地用Verilog-HDL来描述，需要进一步分析、细化各模块的功能。另外，即使分析清楚了各模块，也应该将各模块分别进行仿真，正确无误后，再将所有的模块连接起来，进行系统级的仿真。

8.3.5 延时模块的详细描述及仿真

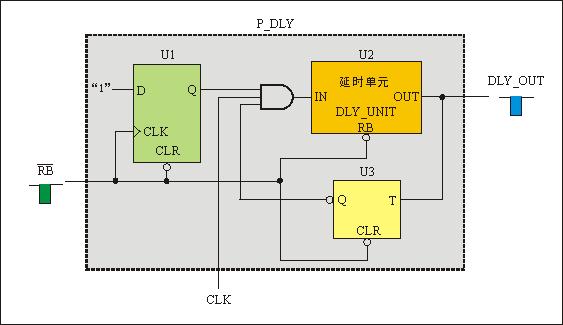

如图8所示，/RB的下跳沿将U1复位，上跳沿将U1的输出端置"1"。同时，/RB将U3复位，其输出端开启"三与门"。在这种情况下，时钟CLK 通过"三与门"输入到U2的IN端，U2延时一定时间（本设计为5个时钟周期）后输出下跳的脉冲，该脉冲持续一个时钟周期后又上跳，上跳沿输入到T触发器，T触发器的输出端封锁"三与门"。这一时序关系如图9所示。

图8 延时模块的逻辑功能描述

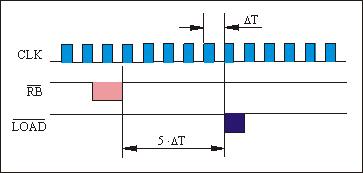

图9 延时脉冲的时序关系

图8中的延时单元DLY_UNIT可用图10的逻辑电路实现。

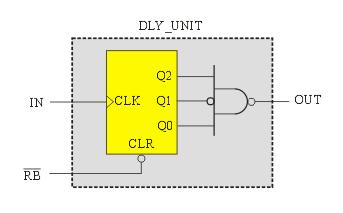

图10 延时模块中的计数器

至此，延时模块P_DLY已可用Verilog-HDL来描述了。

/* 延时模块P_DLY的Verilog-HDL描述 */

module pulse ( CLK, RB, DLY_OUT);// 模块名及端口定义，范围至endmodule

input CLK, RB;// 输入端口定义

output DLY_OUT;// 输出端口定义

wire Q, QB, CNT_CLK;// 中间变量定义

DFF_R U1 ( CLK, Q, RB);// D触发器

assign CNT_CLK = CLK & Q & QB;// 赋值语句，实现把三与门的输出赋给CNT_CLK

DELAY U2 ( RB, CNT_CLK , DLY_OUT); // 延时单元

TFF U3 ( DLY_OUT, QB, RB );// T触发器

endmodule

/* 延时单元DELAY */

module DELAY ( RESET_B, CLK, DIV_CLK ); // 模块名及端口定义，范围至endmodule

input RESET_B, CLK;// 输入端口定义

output DIV_CLK;// 输出端口定义

reg [2:0] Q;// 中间变量定义

always @ ( posedge CLK or negedge RESET_B )

// always语句，表示每当CLK的上升沿或RESET_B的下降沿到来时，完成begin-end之间语句的操作

if ( !RESET_B )// 如果RESET_B=0

Q <= 0;// 则Q = 0，即：计数器清0

else if ( Q == 5 )// 否则，如果Q=5，即：计数器计数已满

Q <= 0;// 则Q = 0，即：计数器清0

else

Q <= Q + 1;// 否则，计数器加1

assign DIV_CLK = ~(Q[2] & ~Q[1] & Q[0]);

// 赋值语句，实现把三与门的输出反向后赋值给DIV_CLK

endmodule

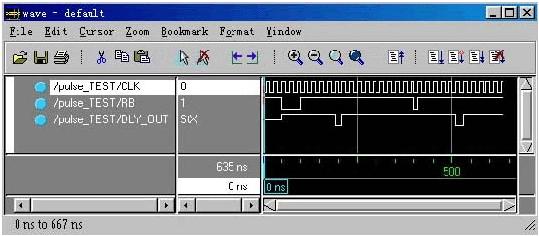

由于D触发器和T触发器的设计比较简单，这里就不做描述了，具体描述见参考文献（3）。图11为延时模块的仿真结果。从仿真结果可以看出与设计是相吻合的。

图11 延时模块的仿真结果

8.3.6 输入检测模块的详细描述及仿真

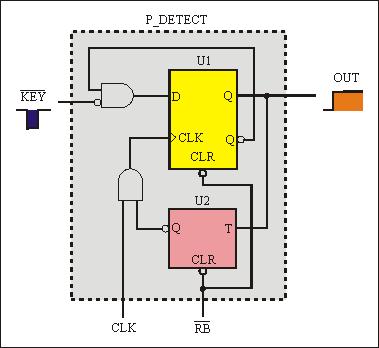

图12为输入检测模块的逻辑电路。工作原理简述如下：

(1) 系统复位脉冲/RB使U1、U2复位。

(2) U2的输出端允许CLK进入U1的CLK端。

(3) U1的反相输出端开启与/KEY相关的与门，允许/KEY的第一次有效。

(4) /KEY无效（高电平），使U1的D端为低电平。

(5) P_DETECT的输出始终为低电平。

(6) /KEY有效（低电平）。

(7) U1的D端为高电平。

(8) 待时钟CLK的上跳沿到来时，将U1的D端高电平打至U1的输出端并保持。此输出的上跳沿与时钟CLK同步。

(9) 此时，U1的反相输出端为低电平，该电平封锁与/KEY相关的与门，从而禁止/KEY的再次输入，直到复位脉冲/RB的到来。

图12 输入检测模块的逻辑功能描述

/* 输入检测模块P_DETECT的Verilog-HDL描述 */

module pulse ( CLK, RB, KEY , OUT); // 模块名及端口定义，范围至endmodule

input CLK, RB, KEY;// 输入端口定义

output OUT;// 输出端口定义

wire CLK2, T_QB ;// 中间变量定义

assign CLK2 = CLK & T_QB;// 赋值语句，实现把与门的输出赋给CLK2

DFF_R U1 ( CLK2 , ~KEY & ~OUT, OUT, ~ OUT, RB ); // D触发器

TFF U2 ( OUT, T_QB, RB );// T触发器

endmodule

由于D触发器和T触发器的设计比较简单，这里就不做描述了，具体描述见参考文献（3）。

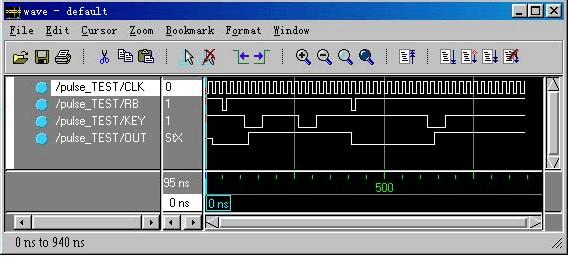

图13为输入检测模块的仿真结果。可以看出，在复位脉冲之后，KEY的有效（低电平）使检测模块的输出为高电平，其一直保持到系统复位脉冲的到来。还可以看出，KEY有效后，输出并不一定立刻出现高电平，而要等到时钟CLK的上跳沿到来。在输出为高电平的情况下，即使KEY再次有效，也不会影响输出。这说明模块一旦接受到了输入，便立刻禁止在其之后的输入，除非接收到复位脉冲的到来。

在仿真时，应该给出尽可能多的信号组合来测试系统，否则会常常将人引入误区。

图13 输入检测模块的仿真结果

8.3.7 计数模块的详细描述

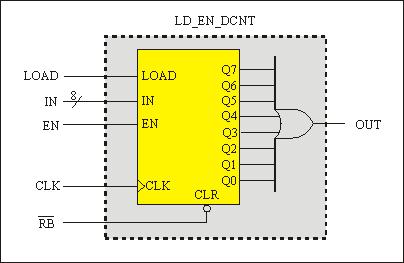

计数模块的逻辑电路如图14所示。数据预置端IN的数据在LOAD有效（高电平）时被打入内部的寄存器。在EN有效的情况下，计数器开始做减法计数。当计数值减为0时，输出为低电平。此模块描述较简单，故省略模块的仿真。

图14 计数模块的逻辑功能描述

8.3.8 可编程单脉冲发生器的系统仿真

以上，已经对各个模块进行了描述。下面，就可以进行系统仿真了。可编程单脉冲发生器的系统描述可见参考文献（3）。

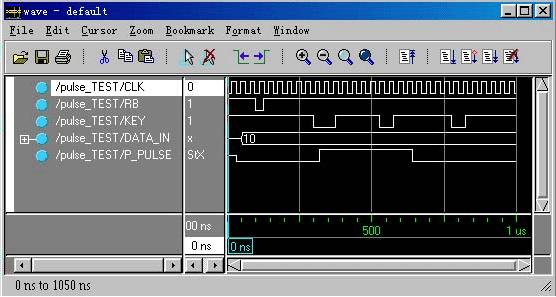

图15为可编程单脉冲发生器的逻辑仿真结果。由仿真结果可以看出，单脉冲输出的持续时间（脉冲宽度）由输入的脉宽参数DATA_IN决定。

图15 可编程单脉冲发生器的逻辑仿真结果

8.3.9 可编程单脉冲发生器的硬件实现

仿真工作结束后，按照第六讲介绍的方法，用WebPACK Project Navigator软件，把源文件生成目标文件，并通过下载电缆将目标代码写入芯片。这样，就可以实际检测该硬件电路的工作情况了。

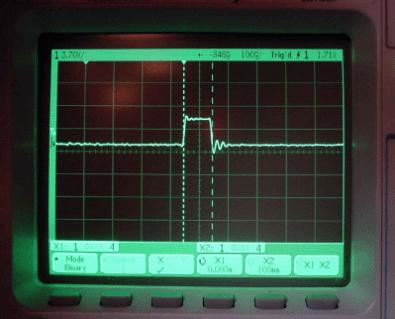

图16为可编程单脉冲发生器的实测波形。本例中，脉宽参数的设定值为1。因此，应该产生宽度为一个时钟周期的单脉冲。又由于时钟为10MHz，即周期为100ns。所以图16的脉宽为100ns。实测的数据显示了本设计的正确性。

图16 可编程单脉冲发生器的实测波形
