VC5402 FLASH BOOT流程
2012-06-02
标签: VC5402

1 程序编写完成生成.OUT文件前,选择菜单Project/Build Option...,在Complier里面的Process Version里填548,然后再编译生成OUT文件。

2 将TI的hex500文件放在C盘或者其他盘符的根目录下(假设放在C盘下flash_boot)

3 将OUT文件复制该文件下。

4写一个.cmd文件 文件如下(以lcd.out为例):用记事本打开文件lcd.out,会看见如下程序。

lcd.out

-a

-map ioport2.mxp

-o lcd.hex

-e 0x100

-romwidth 16

-memwidth 16

-boot

-bootorg 0

-swwsr 0

-bscr0

修改方法:

第1行lcd.out是你在CCS中生成的.out文件名,

第4行-o lcd.hex 是你将要生成hex文件的文件名,一般和out文件名一致

第5行-e 0x100是你程序的首地址,如我的LCD程序是放在FLASH中首地址为0x100的地方的。

最后保存。

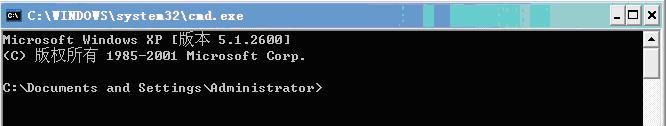

5 用鼠标左键点击电脑左下角“开始”菜单,然后点击“运行”,在对话框中输入:cmd ,然后点击“确定”,出现DOS对话界面。如下图

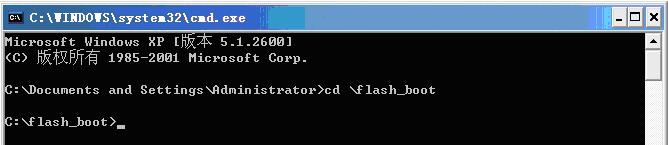

在光标处输入命令:cd \flash_boot,然后回车,如下图

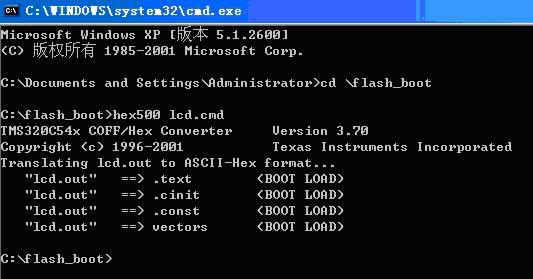

6 在光标处输入文件名:hex500 lcd.cmd回车,如下图

然后在文件夹flash_boot中生成了一个lcd.hex。这就是FLASH加载所需的.table表。

8 在ccs中打开工程flash,将.table表中的内容复制到程序中数组table[]里去,然后删掉数组内容最末的元素0x00,然后记下数组元素个数,修改主程序中for循环次数(循环次数既是数组中的元素个数),如下修改

main()

{

int i=700;//修改i的值

unsigned int temp;

flash_ready();

EraseChip();

for(i=0;i<700;i++)//修改i的值

{

WriteByte(i,table[i]);//0x7fff

}

WriteByte(0x7fff,0x8000);//0x7fff

temp=Flash_read(0x0);

temp=Flash_read(0x01);

temp=Flash_read(0x02);

while(1);

exit(0);

}

9修改完毕后然后就远行程序,用仿真器将生成的.hex文件下载到DSP中去。

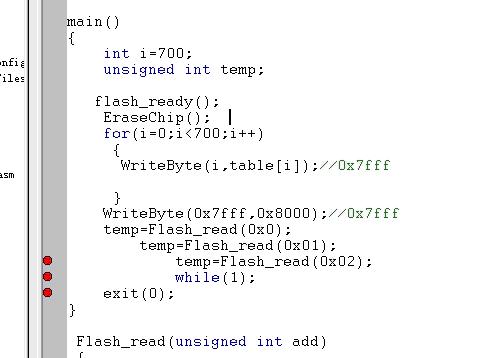

10 在主函数while(1);

exit(0);

}

语句前设置断点,如下图

然后运行断点,当断点运行完毕后,程序就烧写到FLASH中去了。

11 测试:关闭CCS界面,拔掉仿真器,断开电源。然后重新上电,会发现外接液晶显示正常,证明加载成功。
