在我们团队负责的项目光栅传感器系统高频并行解调算法的FPGA实现中，需要直接频率合成模块，因此我们想在FPGA上实现一个DDS芯片的功能，最近在BASYS板上调通了DDS模块，在功能仿真过程中我们发现在ISE环境下编写VHDL时对信号赋初值对仿真是十分必要的。

由于参数的要求模块中用到了一个三分频电路。程序如下：

library IEEE;

use IEEE.STD_LOGIC_1164.ALL;

use IEEE.STD_LOGIC_ARITH.ALL;

use IEEE.STD_LOGIC_UNSIGNED.ALL;

---- Uncomment the following library declaration if instantiating

---- any Xilinx primitives in this code.

--library UNISIM;

--use UNISIM.VComponents.all;

entity fredevider3 is

port

(clock:in std_logic;

clk:out std_logic

);

end fredevider3;

architecture Behavioral of fredevider3 is

signal counter:integer range 0 to 2;

signal temp1,temp2:std_logic;

begin

process(clock)

begin

if rising_edge(clock) then

if counter=2 then

counter<=0;

temp1<=not temp1;

else

counter<=counter+1;

end if;

end if;

if falling_edge(clock) then

if counter=1 then

temp2<=not temp2;

end if;

end if;

end process;

clk<=temp1 xor temp2;

end Behavioral;

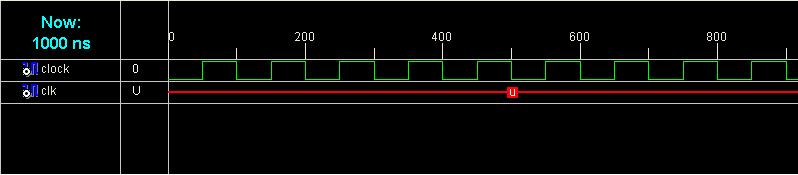

可是行为仿真后却没有预期的信号输出，看了一下message也没有任何报错的信息。

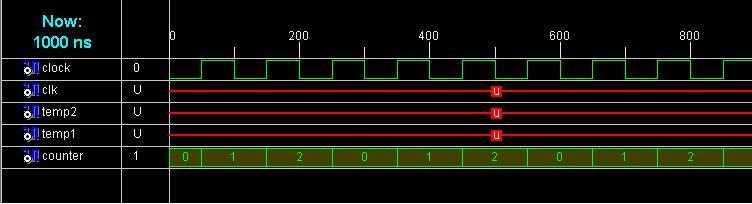

把中间信号加进去又看了一下结果，发现counter变了，但是temp1和temp2没有反应，说明程序运行了，但为什么没反应呢？如图。这个程序我以前在QUARTUS II中跑过完全没有问题为什么这里没反应呢？

我又在QUARTUS II中把程序跑了一遍，完全没有问题，仿真有结果。

刚开始以为所用软件是ISE9.1i的评估版问题，后来换用ISE8.2i完全版，问题仍然如故，郁闷，开始胡思乱想。。。是不是ISE自带的仿真器有bug？我用换了Modelsim问题还是解决不了。

后来我突然想起在VHDL中有给变量赋初值的语句，而我的程序中变量未赋初值， U的出现是不是因为变量未赋初值，查了一下VHDL的语法书”STD_LOGIC”型数据可以有九种不同的值，其中’U’代表初始值。我改了一下程序，把原来的

signal temp1,temp2:std_logic;

改为

signal temp1:std_logic:='0';

signal temp2:std_logic:='0';

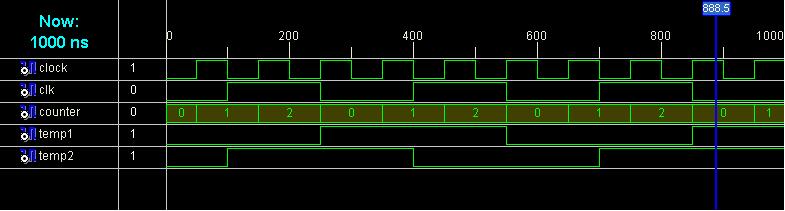

仿真，问题解决了。

仔细分析一下原因应该是这样的：QUARTUS II的仿真器能够自动为信号赋一个初值，而这里在ISE中我们通过Test Bench Waveform生成测试激励文件.vhw，信号赋初值工作需要我们编程人员在编写程序时加入。我们忽略了在程序中为temp1和temp2赋初值，使得Simulator不知道temp1和temp2是什么值，才造成这种结果。

可以说思维定势是产生这个问题的直接原因，所以我们学习新东西时要注意思维定势对我们的影响，不知道各位同仁是否也遇到类似的问题，希望我的这点提醒能让大家少走弯路。
