3. Compile design and watch wave

3.1. For Linux

3.1.1. Create Makefile

要在Linux环境下编译SystemC的工程，需要编写Makefile。假设我们已经建立了一个名叫rst_ctrl的文件夹，里面包含了以上给出的5个设计文件：main.cpp，rst_ctrl.cpp，rst_ctrl.h，gen_poreset.cpp，gen_poreset.h。

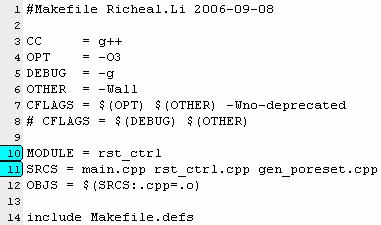

为了编译这些文件，我们需要Makefile和Makefile.defs两个文件。Makefile的内容如下图所示，请大家仅仅修改第10行和第11行。其中，MODULE的含义并不是设计的模块名，而是编译以后可执行文件的名字。在SRCS里仅指定.cpp文件即可，不用指定.h文件

Makefile.defs文件较长，在这里不再专门列出。设计者只需要修改第一行，指定SystemC的安装目录即可。图下是Makefile.defs的部分内容，只需修改蓝色部分即可，其余部分不要修改。

在编写完Makefile和Makefile.defs文件后，输入命令：

make –f Makefile

编译成功后，将会产生rst_ctrl.exe。运行它，得到最后的仿真结果。

3.1.2. Watch wave

我们常用的Debussy和Virsim都可以察看VCD文件，下面以Virsim为例简述查看的过程。

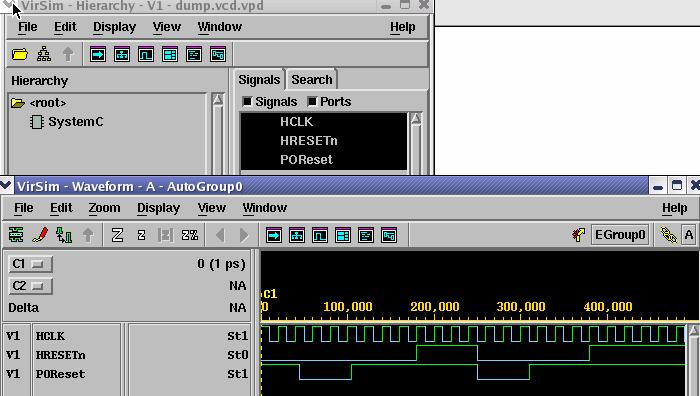

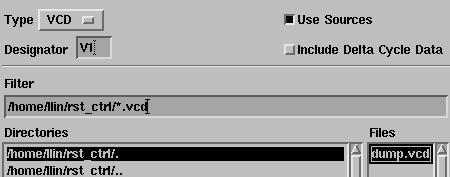

输入vcs –RPP打开Virsim，在file->open中选择产生的VCD文件。

打开波形，添加想要观察的端口，就可以查看波形了。

3.2. For Windows

3.2.1. Create New Project

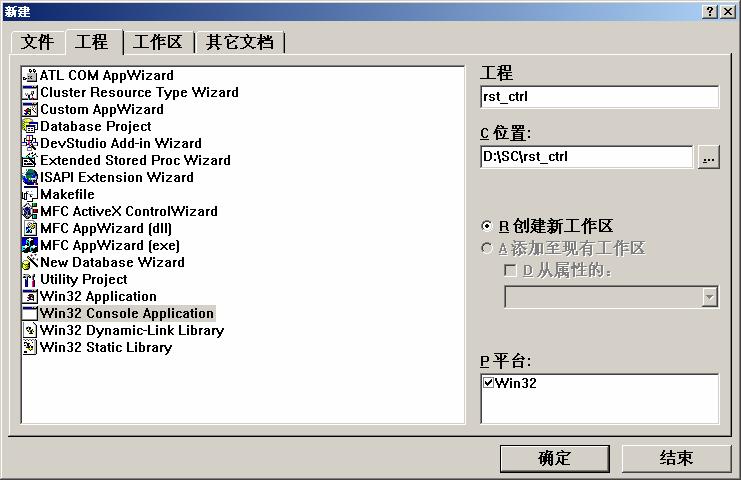

点击File->New，选择Win32 Console Application，输入工程的名字及路径，建立新工程。

3.2.2. Project Settings

点击Project->Settings（或者按Alt+F7），完成以下三步。

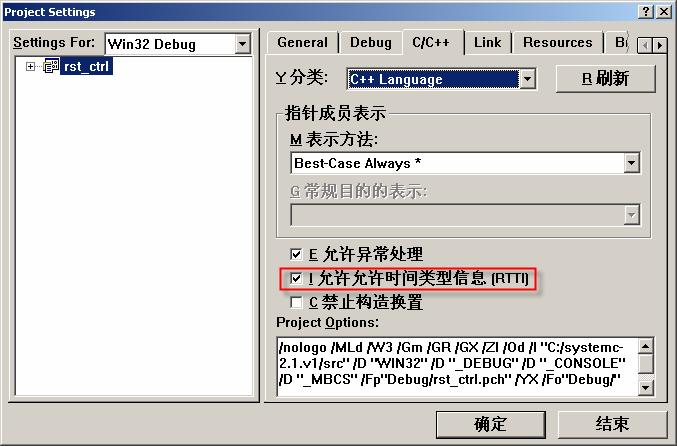

1、 选择C/C++栏中C++ language分类，选上RTTI（红线部分）；

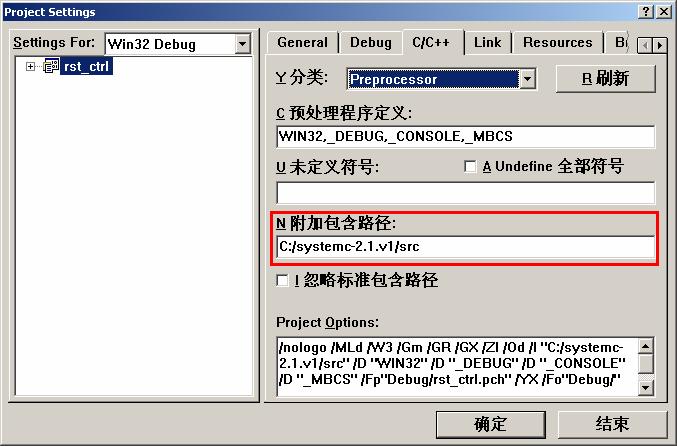

2、 选择C/C++栏中Preprocessor分类，指定路径（红线部分）；

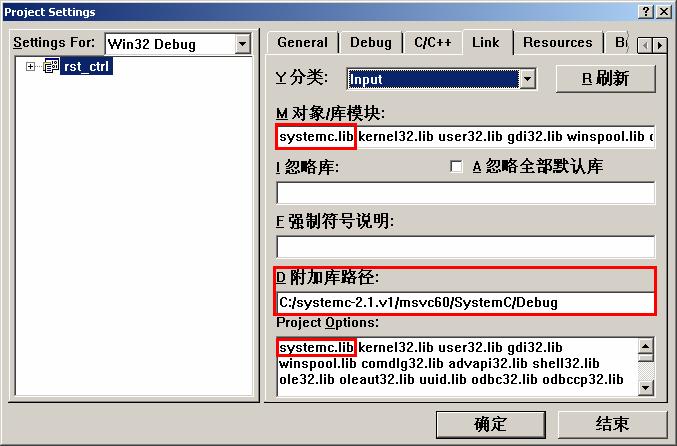

3、 选择link栏中Input分类，指定路径（红线部分），并且手动在Project Options中输入systemc.lib。

完成了以上三步，一个SystemC的工程就创建完毕了。接下来的工作仅仅是往工程中添加相应的设计文件，然后再编译即可。

3.2.3. Watch wave

在Windows环境下可以利用Modelsim来查看VCD文件。以下详述用Modelsim查看VCD文件的流程。

1、 创建Modelsim新工程，为了使用起来方便，我们有意将Modelsim的工程目录和SystemC设计目录设置成同一个。例如：

2、 将VCD文件，例如：dump.vcd添加至这个新工程里头来。

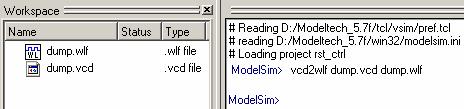

3、 输入命令：vcd2wlf dump.vcd dump.wlf，将VCD文件转换成Modelsim可以读取的wlf文件。

4、 打开dump.wlf文件，就可以查看仿真波形了。在这里，为了将来查看新仿真结果的方便，建议将dump.wlf也添加到工程中来。将来每次vcd2wlf命令操作后，就可以直接双击wlf文件来查看波形了。

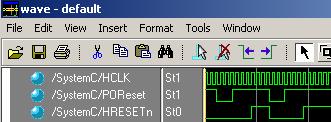

5、 双击dump.wlf，察看波形。
