摘要:介绍一种基于IEEE802.11b的EPA温度变送器的设计方案,阐述系统硬件和软件结构,说明嵌入式Linux系统中驱动程序的开发过程。系统以S3C2410为核心器件,可以很好地完成温度数据的采集处理,并可以通过IEEE802.11b接入点与相关设备进行通信,且在基于EPA标准的无线局域网系统中进行了测试。
IEEE802.11是IEEE无线局域网标准,主要用于用户终端的无线接入。IEEE802.11只规定了开放式系统互联参考模型的物理层和介质访问子层,其MAC层利用载波监聴多路访问/冲突避免(CSMA/CA)协议;定义了单一的MAC层和多样的物理层,其物理层标准主要有IEEE802.11b、IEEE802.11a和IEEE802.11g。IEEE802.11b标准是IEEE802.11协议标准的扩展,最高可以支持11 Mbps的数据速率,运行在2.4 GHz的ISM频段上,采用的调制技术是CCK,支持数据业务。
本文详细分析了采用S3C2410处理器平台具体实现运用于EPA网络的IEEE802.11b无线实时温度采集器的开发流程,并对串口通信的调试手段及常见问题进行了探讨。
温度变送器系统平台硬件系统功能如图1所示。该平台的核心器件是Samsung公司的处理器S3C2410,外部扩展了16 MB、16位的Flash内存和64 MB、32位的SDRAM。处理器S3C2410通过UART接口和温度变送器相连,通过USB接口和一个IEEE802.11b网络接口卡相连,通过RS232串口和外部PC相连。温度变送器采集到的温度数据输入系统缓冲区中,处理器S3C2410可对缓冲数据直接进行相关处理;处理后的数据可以通过RS232串口传送给外部宿主机PC,也可通过IEEE802.11b网络接口卡发送到无线局域网上。
图1硬件系统功能
S3C2410处理器功能十分强大,资源丰富。它内部集成了ARM公司的32位微处理器ARM920T,主频最高可达203 MHz,具有独立的16 KB指令Cache和16 KB数据Cache,还有LCD控制器、RAM控制器、NAND闪存控制器、3路UART、4路DMA、4路带PWM的Timer、并行I/O口、8路10位ADC、触摸屏接口、2个USB接口控制器和2路SPI。
从外部温度传感器采集到的数据经S3C2410 CPU数据处理模块传回到IEEE802.11b USB接口卡;IEEE802.11b的无线通信模块经IEEE802.11b的接入点传到外部以太网络中。
温度变送器软件系统设计流程如图2所示。系统分3步实现:
① 为温度变送器编写内核驱动程序;
② 编写温度数据采集应用程序,通过串口获取温度数据并进行相应的EPA报文打包处理;
③ 利用无线网络将处理数据发送给上位机。前面提到系统平台上运行的是ARM Linux。在启动后启用了MMU,系统进入保护模式,所以应用程序不能直接读/写外设的I/O区域(包括I/O端口和I/O内存)。这时一般要借助于该外设的驱动来进入内核态完成这项工作。
图2 软件系统设计流程
2.1 串口的驱动实现
在Linux下,设备驱动程序可以看成Linux内核与外部设备之间的接口。设备驱动程序向应用程序屏蔽了硬件实现上的细节,使得应用程序可以像操作普通文件一样来操作外部设备,可以使用和操作文件中相同的、标准的系统调用接口函数来完成对硬件设备的打开、关闭、读/写以及I/O控制操作; 而驱动程序的主要任务也就是要实现这些系统调用函数。本系统平台使用的嵌入式ARM Linux系统在内核主要功能上与Linux操作系统没有本质区别,所以驱动程序要完成的任务也一样;只是编译时使用的编译器、部分头文件和库文件等要涉及具体处理器体系结构, 这些都可在Makefile文件中具体指定。当应用程序对设备文件进行诸如open、close、read、write等系统调用操作时,Linux内核将通过file_operations结构访问驱动程序提供的函数。例如,当应用程序对设备文件执行读操作时, 内核将调用file_operations结构中的read函数。在系统平台上对串口数码摄像头驱动,首先把串口驱动模块静态编译进内核,使平台支持串口;再在须使用温度采集时,使用insmode动态加载其驱动模块。这样温度传感器就可正常工作了,接着进行下一步——对温度的采集编程。
2.2 温度数据采集模块
在温度变送器串口被驱动后,需要再编写一个采集温度的应用程序。根据嵌入式系统开发特征,先在宿主机上流程编写应用程序;再使用交叉编译器进行编译、链接,生成目标平台的可执行文件。宿主机与目标板通信采用打印终端的方式进行交叉调试, 成功后移植到目标平台。编写采集程序是在安装Linux操作系统的宿主PC机上进行的,其程序流程如图3所示。

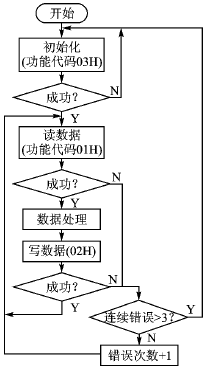

图3温度数据采集程序
程序运行流程如下:
系统采用主从通信技术, S3C2410处理器模块作为主设备,温度传感器作为从设备。主设备可以对温度传感器进行初始化,并发出查询指令;温度传感器根据主设备查询指令实现相应的功能。S3C2410处理器模块查询的格式包括功能代码、所有要发送的数据和CRC校验域;从设备回应消息也包括相应的功能代码、任何要返回的数据和CRC校验域。如果在消息接收过程中发生错误,从设备将构造一错误帧并将其作为应答回应。程序中构造的帧格式如下:
主设备查询帧
从设备响应帧
当主设备查询从设备时,它希望得到从设备的正常响应,但可能有3种处理情形:
最后将采集数据用EPA协议栈打包,并利用无线网络进行传输。
2.3 无线网络模块
无线温度变换器的实时数据无线网络模块是将无线网卡注入内核,“插槽”驱动层通过API为PC卡服务层提供服务,编写“插槽”层驱动就是实现这些API函数。PC卡服务层维护着一张函数表,记录已登记的“插槽”驱动层的API函数,相应地提供了两个接口函数用来登记和取消登记一个“插槽”驱动层的API函数。定义如下:
int register_ss_entry(int nsock, ss_entry_t ss_entry);
int unregister_ss_entry(int nsock, ss_entry_t ss_entry);
typedef int (*ss_entry_t)(u_int sock, u_int cmd, void *arg);
PCMCIA“卡和插槽服务”(Card and Socket Services)软件规范要求插槽层提供的服务共有12项,Linux操作系统定义在include\\pcmcia\\ss.h文件里。
enum ss_service {
SS_RegisterCallback, SS_InquireSocket,
SS_GetStatus, SS_GetSocket, SS_SetSocket,
SS_GetIOMap, SS_SetIOMap, SS_GetMemMap, SS_SetMemMap,
SS_GetBridge, SS_SetBridge, SS_ProcSetup
};

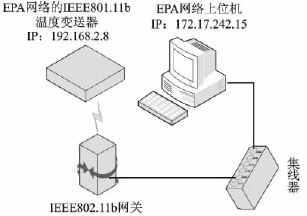

首先在宿主机PC上使用交叉编译器编译、链接温度数据采集程序,使之生成可执行代码,然后移植到目标平台上。为了进一步观察采集的温度数据效果,可在目标平台带网络支持的基础上编写一个网络通信程序,把采集到并处理成浮点型的温度数据通过网络传输到PC机上进行显示。搭建无线温度变送器的测试系统如图4所示。
图4 IEEE802.11b

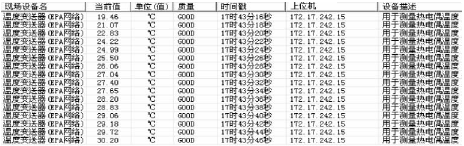

无线温度变送器的测试系统无线监控系统采集的基于S3C2410的IEEE802.11b无线温度变送器的实时数据如图5所示。
图5IEEE802.11b
实际的温度测量数据表明,基于IEEE802.11b的EPA温度数据采集器可以很好地完成温度数据的采集处理,并通过无线接入点与相关设备进行通信。另外,在基于EPA标准的无线局域网系统应用中,验证了此设计的可行性。
参考文献
[1] Tanenbaum Andrew S. Modern Operating System. 北京:机械工业出版社,2002.
[2] 邹思轶. 嵌入式Linux设计与应用. 北京:清华大学出版社,2002.
[3] Karim Yagbmour. 构建嵌入式Linux系统. 北京:中国电力出版社, 2004.
[4] Sloss Anddrew N. Dominic Symes. ARM嵌入式系统开发——软件设计与优化. 北京:北京航空航天大学出版社,2005.
[5] 毛德操,胡希明. Linux内核源代码情景分析. 杭州:浙江大学出版社,2001.
[6] Mark Ciampa. 无线局域网设计与实现. 北京:科学出版社,2003.
[7] 国家质量技术监督局. 中华人民共和国国家标准“用于工业测量与控制系统的EPA系统结构与通信规范”(报批稿). 2005.
