此音箱的电路部分采用NE5532+TDA1521组合。

一、前置部分

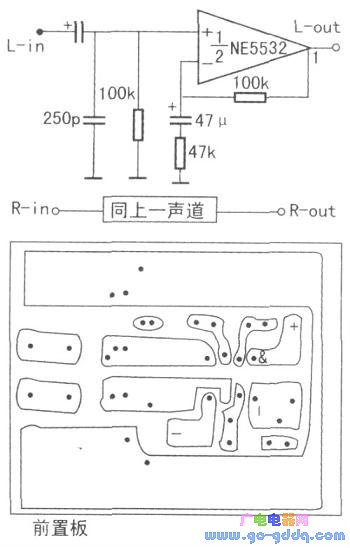

前置部分采用有“运放之皇”之称的NE5532，电路采用经典电路，这里设计成十倍线性放大，原电路图和印刷电路图见附下图。

二、功放部分

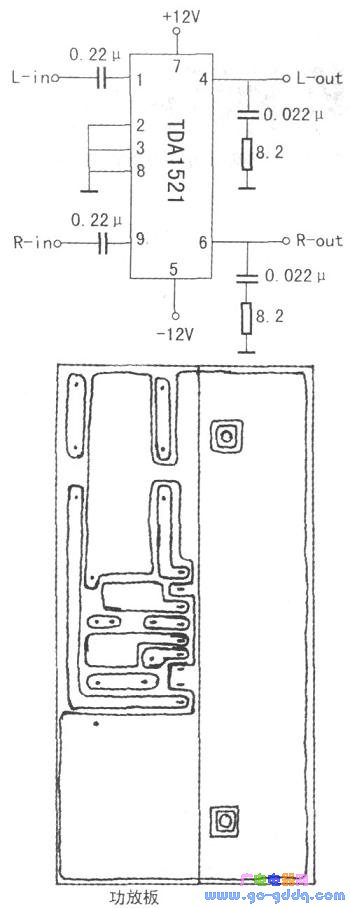

功放部分采用着名的TDA1521．其内部有完善的保护电路，电压采用12V，电路同样采用经典电路，电路和印刷电路图见附下图。

三、电源部分

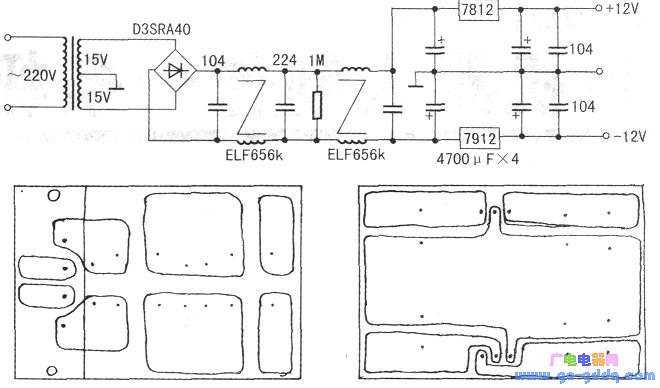

现在的市电已经不是纯净的50Hz正弦波了，来自电源的干扰是功放音质的最大杀手，所以这里的电源电路是特别设计的，参考了某进口成品的设计。

性以非常不错，可以滤除大部分的杂波，可以为你的功放提供纯净的电源，电路与印刷电路图见附下图。

四、功放外壳

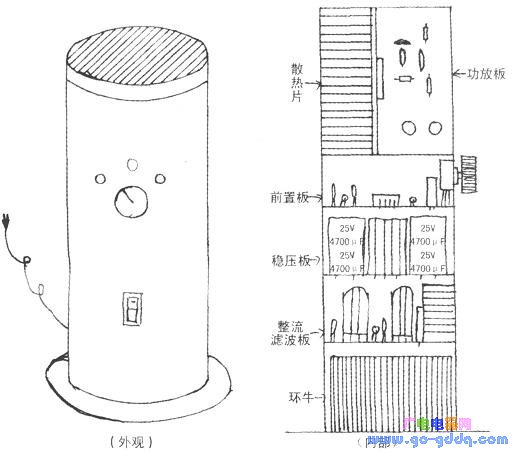

功放外壳可以根据自己的喜好自行设计。此音箱的设计是用PVC管加工成外壳，内部电路采用分层式设计，外形及内部见附下图。

五、箱体制作

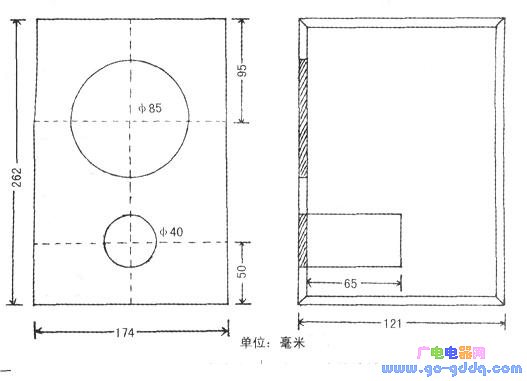

音箱的箱体采用15mm厚的石板做材料，按附下图所示尺寸加工后，用胶粘牢。注意：螺丝孔钻孔要准确，并用木塞胶固。在箱体内部铺上一层1cm厚的沥青，再粘上吸音材料。

六、装饰

装饰就可以根据自己的喜好自由发挥。

最后是试听，经过一天的试听，总体感觉比以前的音箱音质好了不少，但还是不如专业音箱耐听，但毕竟只用了不到两百元，如此性能知足了。
