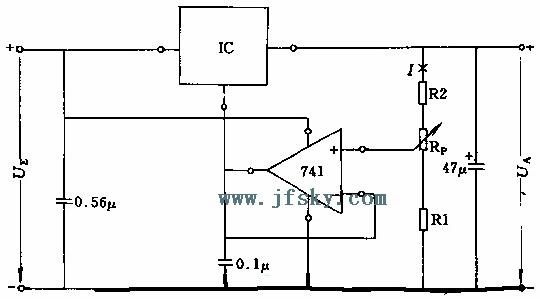

该电路中R2+RP+R1支路电阻值的大小决定了电流I的大小，此电流应大于运算放

大器的输入电流，即约为I=imA。但它又决定于输出电压最低值Uamin。故在调节到最高输出电压值时电流I也应相应地变大。电阻R1取值应使低输出电压下Rl上电压大于0.5V，以稳定运算放大器的工作范围。最低输出电压由UR1+UR决定，这里UR集成稳压器恒定电压。最大输出电压由UE×（- Us +UR2）决定。如果Us=1.SV，UR2=1V，则Umax≈UE=-2. 5V。
