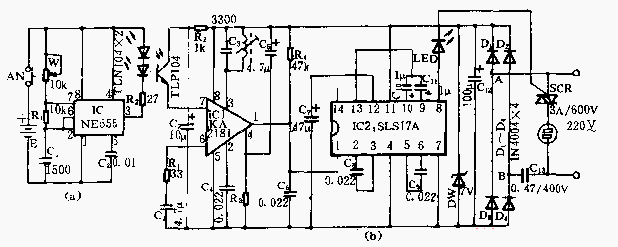

如图所示为红外遥控开关，由红外发射器和红外接收器构成。

图(a)是红外发射器电路图。

按下AN后，IC(NE555)自激多谐振荡器振荡产生35kHz高频信号，从3脚输出去驱动红外发光管TLNl04发射红外信号。

采用两只管串联是为增大红外光强度和发射半径。调节W可改变红外光频率，使它落在接收器的选频范围内。

图(b)是红外接收器电路图。红外接收管TLPl04接收到红外发射器的红外信号时，经IC1放大、调谐等处理后从1脚输出加至IC2的输入端，再经放大等处理后从8脚输出去触发SCR导通或截止。当接收器每收到一次发射信号时，IC2的8脚输出状态就翻转一次，即从低电乎翻转为高电平，或由高电平变为低电平。所以每按动一次AN，SCR改变一次状态就实现了开、关的功能。
