LM3886是美国国家半导体公司出的一款带过压、过高温保护的高保真大功率功放IC，其外围电路简单、制作方便。其性能如下：

VCC=±28V OUTPUT=68W/4Ω、38W/8Ω

VCC=±35V OUTPUT=50W/8Ω

峰值功率：135W

信噪比≥92db

转换率：19V/us

互调失真：0.04%

11脚TO-220封装

静音功能

SPiKeTM保护功能

LM3886有两种型号：LM3886TF和LM3886T，前者散热片绝缘，后者不绝缘。

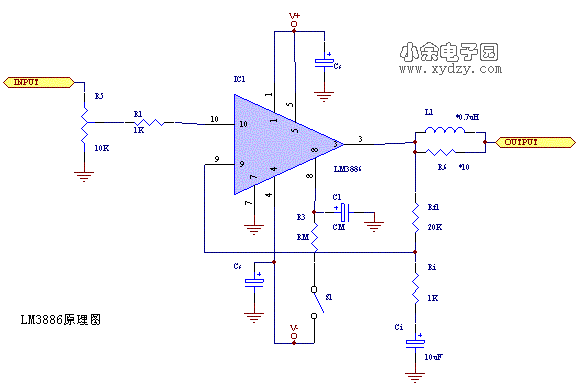

下图为美国国家半导体公司提供的应用电路图：

以下是元器件清单：

R1：1KΩ 1/4W 金膜

RM：33KΩ 1/4W 金膜

Ri：1KΩ 1/4W 金膜

Rf1：20KΩ 1/4W 金膜

R6： 10Ω/3W

L：0.7uH 用Φ1的漆包线在签字笔上饶4圈，取下来就行了

Ci：10uF /35V 钽电容

其余电容一律为100uF/50V 电解电容

电位器为10KΩ指性

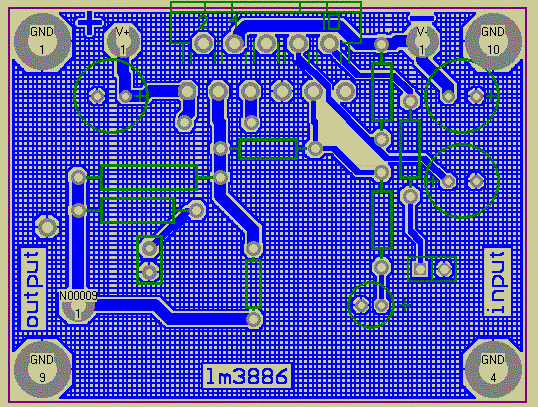

下面是PCB图，单面板，自己动手加工很容易的。因为只是纯后级，电位器就取消了；静音常开，开关也取消了；在输出端加入了3Ω/2W的电阻和0.1PF的喇叭补偿电路。下面左图为PCB走线图，右图为元件排列图。
