PS/2 PC键盘编程资料

2012-07-25

红尘客

1.PS/2的电气特性如下（电脑端）：

1	DATA	Key Data
2	n/c	Not connected
3	GND	Gnd
4	VCC	Power , +5 VDC
5	CLK	Clock
6	n/c	Not connected

2.数据格式如下：

1个起始位	总是逻辑0
8个数据位	（LSB）低位在前
1个奇偶校验位	奇校验
1个停止位	总是逻辑1
1个应答位	仅用在主机对设备的通讯中

如果数据位中１的个数为偶数，校验位就为１；如果数据位中１的个数为奇数，校验位就为０；总之，数据位中１的个数加上校验位中１的个数总为奇数，因此总进行奇校验。

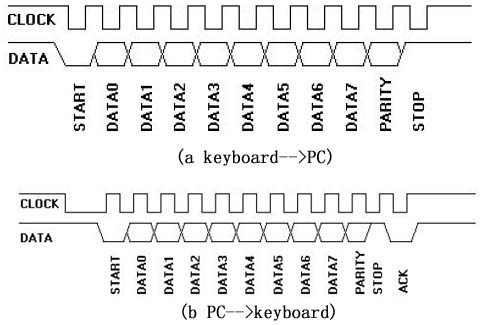

3.PS/2发送时序

其中a为键盘到PC机的发送时序（如果你用单片机接收，就按照此时序），在时钟的下降沿，数据被PC读入。

b为PC机到键盘的时序。

4.键盘返回值

需要说明的是：键盘的返回值并不是和ASCII码相对应!

一次按键过程至少会发送两组码，通码和断码，通码是按键被按下时发送，断码是当按键释放时发送，按住不动将发送通码。每个键的通码和断码都是唯一的，因此通过查唯一的扫描码，就可以知道哪个键被按下或释放。

扫描码集有三套标准，分别是第一套，第二套和第三套，所有现代的键盘默认使用第二套扫描码。

就以大定字母“A”，首先得按住Shift键，然后按下A键，再松开A键，再松开Shift键。查下面的码表，就得到这样一组键码：

12 1C F0 1C F0 12

5.第二套扫描码

101 102 和104 键的键盘：

KEY	通码	断码	KEY	通码	断码	KEY	通码	断码
A	1C	F0 1C	9	46	F0 46	[	54	F0 54
B	32	F0 32		0E	F0 0E	INSERT	E0 70	E0 F0 70
C	21	F0 21	-	4E	F0 4E	HOME	E0 6C	E0 F0 6C
D	23	F0 23	=	55	F0 55	PG UP	E0 7D	E0 F0 7D
E	24	F0 24		5D	F0 5D	DELETE	E0 71	E0 F0 71
F	2B	F0 2B	BKSP	66	F0 66	END	E0 69	E0 F0 69
G	34	F0 34	SPACE	29	F0 29	PG DN	E0 7A	E0 F0 7A
H	33	F0 33	TAB	0D	F0 0D	U ARROW	E0 75	E0 F0 75
I	43	F0 43	CAPS	58	F0 58	L ARROW	E0 6B	E0 F0 6B
J	3B	F0 3B	L SHFT	12	F0 12	D ARROW	E0 72	E0 F0 72
K	42	F0 42	L CTRL	14	F0 14	R ARROW	E0 74	E0 F0 74
L	4B	F0 4B	L GUI	E0 1F	E0 F0 1F	NUM	77	F0 77
M	3A	F0 3A	L ALT	11	F0 11	KP /	E0 4A	E0 F0 4A
N	31	F0 31	R SHFT	59	F0 59	KP *	7C	F0 7C
O	44	F0 44	R CTRL	E0 14	E0 F0 14	KP -	7B	F0 7B
P	4D	F0 4D	R GUI	E0 27	E0 F0 27	KP +	79	F0 79
Q	15	F0 15	R ALT	E0 11	E0 F0 11	KP EN	E0 5A	E0 F0 5A
R	2D	F0 2D	APPS	E0 2F	E0 F0 2F	KP	71	F0 71
S	1B	F0 1B	ENTER	5A	F0 5A	KP 0	70	F0 70
T	2C	F0 2C	ESC	76	F0 76	KP 1	69	F0 69
U	3C	F0 3C	F1	05	F0 05	KP 2	72	F0 72
V	2A	F0 2A	F2	06	F0 06	KP 3	7A	F0 7A
W	1D	F0 1D	F3	04	F0 04	KP 4	6B	F0 6B
X	22	F0 22	F4	0C	F0 0C	KP 5	73	F0 73
Y	35	F0 35	F5	03	F0 03	KP 6	74	F0 74
Z	1A	F0 1A	F6	0B	F0 0B	KP 7	6C	F0 6C
0	45	F0 45	F7	83	F0 83	KP 8	75	F0 75
1	16	F0 16	F8	0A	F0 0A	KP 9	7D	F0 7D
2	1E	F0 1E	F9	01	F0 01	]	58	F0 58
3	26	F0 26	F10	09	F0 09	;	4C	F0 4C
4	25	F0 25	F11	78	F0 78	,	52	F0 52
5	2E	F0 2E	F12	07	F0 07	,	41	F0 41
6	36	F0 36	PRNT SCRN	E0 12	E0 F0		49	F0 49
7	3D	F0 3D	SCROLL	7E	F0 7E	/	4A	F0 4A
8	3E	F0 3E	PAUSE	E1 14 77	-NONE-

以下是51单片机的读取键码程序,此程序仅仅是取得键盘的通码和断码，要得到ASCII还需要解码程序，要看到结果还得要显示程序。其它请看本站相关文章。

#define sck P3_3    //写义时钟线，选用中断口#define dat P3_4//定义数据线
unsigned char keyvalue;//键码
unsigned char intnum = 0; //中断次数
bit bf = 0; //已经取得一个键码时为1
/*------------------------------------------------------
51单片机设为低电平触发中断
当时钟线为低时，触发中断，然后读数，等待高电平退出中断
*/------------------------------------------------------
void int1(void) interrupt 2//中断处理
{
    if ((intnum > 0) && (intnum < 9)) {   //只读取第1--8位，也就是键码位，抛弃起始位0，校验位9与停止位10
        keyvalue >>= 1; //因为键盘先发送的是最低位，所以右移一位
        if (dat) {
            keyvalue |= 0x80; //当数据线为1时，将最高位置1
        }
    }

    intnum++;//中断次数加1
    while (!sck); //当时钟线为低电平时循环至到时钟线为高电平
    if (intnum > 10) { //当中断11次后，表示一个字已经发完，禁止中断，等待处理，处理完后，清零bf
        intnum = 0;
        bf = 1;
        EA = 0;
    }
}
