电子驱蚊器
2012-07-23
不是所有的蚊子都随时会吸血，只有产卵时期的雌性蚊子会吸人或动物的血。而雌性蚊子在这个时期最厌恶的是雄性蚊子的接近。利用超声波，人为地使其发出雄性蚊子的羽翼发出的超声波，从而达到驱赶蚊子的目的。

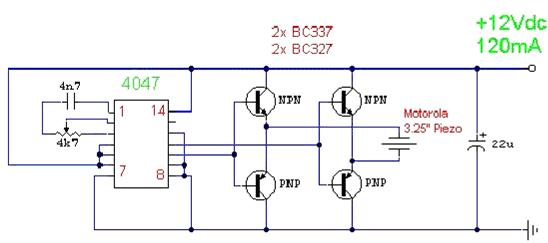

电路由CMOS 4047单稳态触发器构成张弛振荡电路，通过调整4K7，使它的中心频率约在22KHz左右，再由4个晶体管组成的桥式功率输出，去推动3.25 inch Piezo发出超声波信号。
