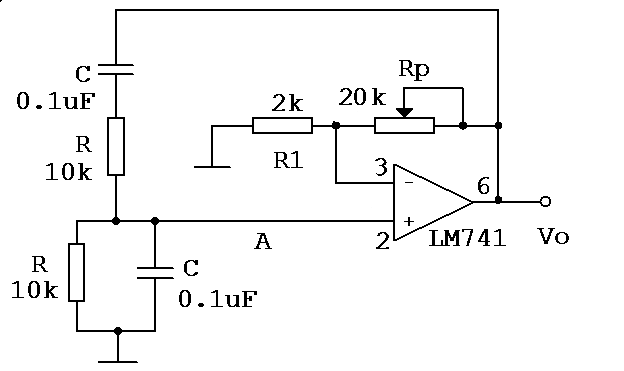

图中RC串并联网络接在运放的输出端和同相输入端之间，构成正反馈。R1和RP接在运放的输出端和反向输入端之间，构成负反馈。这种电路也称为文氏电桥电路。

其中下反馈是振荡的必要条件之一，负反馈是用来限制输出电压的幅度，也就是限制放大倍数。此电路的频率１／２πＲＣ＝１／６.２８×１０Ｋ×０.１uＦ≈１５９。但由于串并联网络的传输特性，当等于这个频率时，在同相输入端的电压只有输出端的１／３，为满足振荡条件，这就要求放大倍数必须大于３，即ＲＰ>２Ｒ１，调节ＲＰ可调节振荡幅度，当ＲＰ过小时，电路停振。因此电路不工作时，应先考虑ＲＰ是否过小。
