随着电子技术的发展，电子系统设计的规模和复杂程度不断的加大，与此同时，人们对电子产品的各方面性能的要求都在不断的升高，对于开发商来说，以最快的速度，开发出满足市场需要的电子产品是最根本的目的。显然，传统的硬件、软件单独设计的方式很难满足人们这种快速增长的需求。近年来，电子行业提出了软硬件协同起来进行设计的思想，SOPC就是在这种需求下由ALTERA 公司提出的一种软硬件协同设计的解决方案。它将硬件的设计集中到一个高度集成的FPGA 芯片中，对于特殊的应用设计，可以根据需要灵活的配置系统的硬件。而这一目标的实现是基于NIOS 处理器以及其他一些用户可选的IP 核。虽然这种方法，给设计带来了极大的方便，但是现有IP 核并不能总是能够满足用户的需要。因此，进行SOPC 开发，很有必要学习一下定制NIOS 外设的方法和技巧。本文就是基于这种目的，详细的论述了在NIOS 系统中A/D 数据采集接口的设计与实现，以供大家参考。

1 问题的提出

在NIOS 系统中实现外部模拟数据的采集，可以有很多种方法，比较传统的是，在外部由一个控制器控制数据采集的过程，然后再利用标准的接口和上位机连接，进行数据传输，实现数据的采集。比较常见的标准接口有串行口、USB 口。但是在FPGA 中实现这些接口逻辑不仅复杂，而且还需要外部主控制器来控制数据的采集和传输。对于NIOS 系统而言，它是建立在有着大量逻辑资源的FPGA 芯片上的，如果用它实现复杂的逻辑，然后还要外部控制器的配合，而目的只是进行外部数据的采集，显然这是不可取的。如果能够有一种简单的方法，不仅可以满足用户的设计要求，而且不需要其它的外部主控制器，这将是一种很好的选择。因此，最好的方式应该是直接在FPGA 芯片上根据需要灵活的去实现控制逻辑接口。

如上所述，在FPGA 上系统中，实现对外部A/D 数据采集电路的控制接口逻辑，由于其逻辑功能不是很复杂，采用自定义的方式将是非常可取的。采用这种方法进行设计有两种途径。

①从软件上去实现。这种方案将NIOS 处理器作为一个主控制器，通过编写程序来控制数据转换电路，实现数据采集。采用这种方法，在实现的时候会出现一些问题，由于NIOS处理器的工作频率相对于外部设备来说要高出许多，因此，我们无论是采用查询的方式还是采用中断的方式，都会造成CPU 资源极大的浪费，用查询的方式CPU 将会出现大量的等待，用中断的方式系统又会频繁被中断。无论怎样，牺牲CPU 的性能来解决功能上的问题是不可取的，当然，在这种情况下如果采用DMA（内存直接存取）的方式可以解决以上提出的问题，但是实现起来也比较复杂。

②用FPGA 的逻辑资源来实现A/D 采集电路的控制逻辑。我们知道FPGA 有着丰富的逻辑资源和接口资源，在其中实现并行的数据采集很少会受到硬件资源的限制，而且，在功能上，设计的接口控制逻辑相当于一个主控制器，它是针对具体的外部电路而实现的，容易满足要求、又能节约资源，提高系统性能。因此，采用硬件逻辑去实现控制将是一种较好的方式，下面本文将对这种实现方式作详细的讨论。

2 设计方案

通过对系统需求进行仔细分析，此模块的功能设计可分为数据采集控制逻辑、数据接口、数据处理逻辑三部分，其整体功能框架图如下：

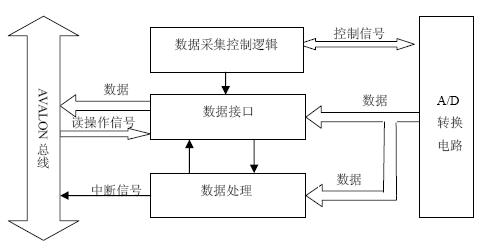

图1 模块功能框图

说明：AVALON 总线主要是用于连接片内处理器与外设，以构成可编程单芯片系统。

3 功能描述

• 数据采集控制逻辑：产生A/D 转换需要的控制信号。
• 数据接口：提供一个外部A/D 采集的数据流向AVALON 总线的数据通道，主要是完成速度匹配，接口时序转换。
• 数据处理单元：此部分主要是提供一些附加功能，如：检测外部信号或内部其它单元的工作状态，进行简单信息处理。

4 设计分析

4.1 数据采集控制逻辑

在此以典型的模数转换芯片ADC0804 为例,进行电路设计，ADC0804 的数据宽度为8位,数据转换时间最快为100us，转换时钟信号可以由内部施密特电路和外接RC 电路构成的震荡器产生，也可以直接由外部输入，其频率范围：100KHZ~1460KHZ。在本设计中ADC0804的时钟为最大输入频率，控制信号时序如图2。

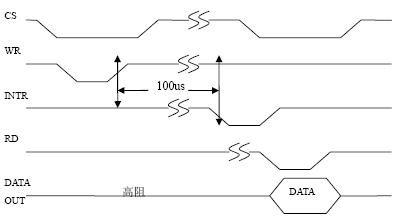

图2 ADC0804 控制信号时序图

由ADC0804 的时序可以知道，转换过程由一个写信号启动，转换完成后，输出INTR信号，此时可以读取数据。之后可以进入下一个转换周期。由ADC0804 的转换时间可知，其最大采集频率为10KHZ，只要用户设置的采样频率不超过这个数值，ADC0804 就可以正常的工作。综合以上考虑，设计时要注意两点：

①写信号的频率要低于ADC0804 的最大转换频率。

②在写信号之后至少要有100us 的时延，才能输出读信号。

在此，提出两种方法来实现ADC0804 的控制信号时序：

①主动模式，在这种模式下，控制电路启动A/D 转换后，在INTR 信号的作用下，输出读信号，同时从ADC0804 的数据总线上读入数据，之后输出一个写信号，开始下一次转换。由于这种方式是异步进行的，读

写信号彼此之间交互的产生，因此，能够满足上面提出的两点要求。采用这种方式，其难易程度与ADC0804 外部电路的接法密切相关。

②被动模式，在这种模式下，ADC0804 的读写信号完全由控制电路按照固定的时序产生，与其自身输出无关。采用这种方式，可以不考虑ADC0804 的输出，读写信号的产生只是用到了一个计数器，实现起来比较简单，而且，只要采集频率不是很高，那么，就可以很容易满足ADC0804 控制信号的时序要求。

4.2 数据接口

在这一部分，主要存在的问题是：相对于AVALON 总线信号来说，A/D 采样的速率非常低，而且，AVALON 总线的接口信号和ADC0804 数据输出的接口信号时序不一致。因此，要实现满足要求的数据通道，要做到两点，

①数据缓冲，实现速率匹配。

②信号隔离，实现接口时序的转换。解决这两点，可以将两端口通过一个异步的FIFO 连接，该FIFO 应该是可以在不同的时钟信号下进行异步的读写。这样的一个FIFO 的实现可以在Quartus-II 里面用ALTERA 公司提供的FIFO Core 进行定制。在本设计中，定制的FIFO 模块如图3。

图3 FIFO 原理图

其中，data[7..0] 数据输入端口、q[7..0]数据输出端口、wrreq、wrclk 分别是写允许和写时钟信号线、rdreq、rdclk 分别是读允许和读时钟信号线,wrfull、rdempty 分别是FIFO 满和空信号线、aclr 为异步清空信号线，高电平有效。以下是8 字节FIFO 逻辑仿真图：

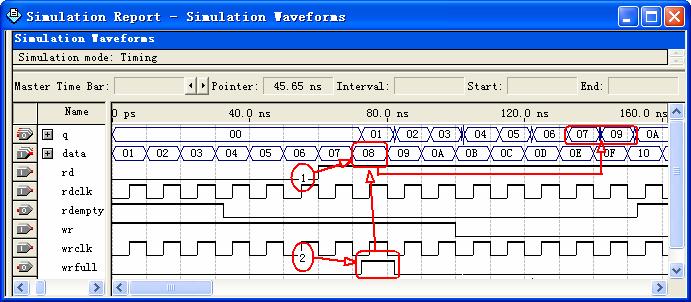

图4 FIFO 时序仿真图

以上时序图中各信号都是高电平有效。初始状态，rdempty 有效，wrfull 无效。当写允许信号wr 有效时，外部输入的数据data 在写时钟wrclk 的作用下写入到FIFO 的缓冲区。当有数据暂存在FIFO 中时，rdempty 变为无效。当FIFO 中已有N-1（N 为FIFO 数据缓冲区的长度）个数据时，写入第N 个数据，wrfull 变为有效，此时外部的数据不能写入FIFO。如图中标志①②，在写入数据08 时，wrfull 为有效，导致08 没有写入FIFO 中。当读允许信号rd 有效，FIFO 不为空时，在读时钟rdclk 的作用下数据从q 输出。

4.3 数据处理单元

在这一部分，设计中实现了外部数据的异常检测，即、当外部的数据超过预设的范围时，数据处理模块会向处理器输出中断信号，通知处理器进行处理。由于此部分在实现时没有时序上的严格要求，只须完成功能需求即可，其难易与其实现的功能相关，就本例实现的功能而言，逻辑描述比较简单。

5 设计实现

下面是综合以上所述，在Quartus-II 中设计实现的ADC0804 数据采集接口控制模块的原理图。

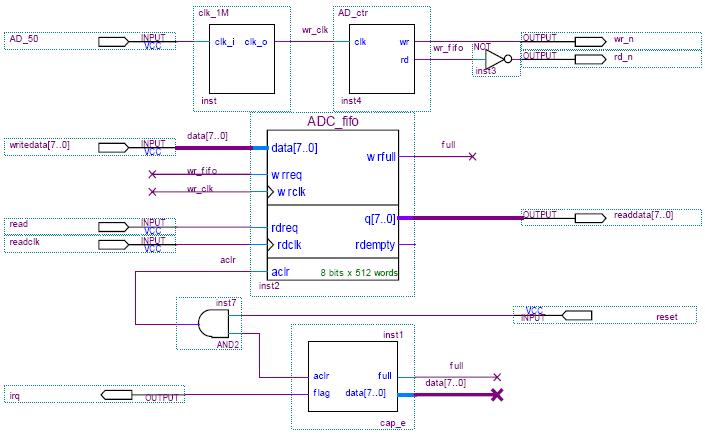

图5 A/D 数据采集控制模块原理图

在图（5）中，read、readdata、reset、irq 分别与AVALON 总线相同命名的信号线相连，readclk 与AVALON 总线中clk 相连， AD_50 与FPGA 的系统时钟相连，wr_n、rd_n、writedata分别与ADC0804 的写信号线、读信号线、数据线相连。在图（5）中，ADC0804 控制信号产生单元的实现，采用的是上文提到的被动模式，该单元以固定的时序产生读写信号，本设计中使用的采样频率约为3200HZ，此频率可以根据用户的需要而设定，只要不超过10KHZ 即可。

当系统加电后，wr_n 输出一个有效的写信号启动A/D 转换，经过足够的时间后(T=327us~328us)，输出读信号，此时数据接口单元的写允许信号wr_fifo 变为有效，同时外部A/D 转换器的读允许信号也变为有效，此后ADC0804 的数据端口上输出有效数据，在wr_clk 的上升沿将A/D 转换器的数据读入FIFO。控制逻辑单元的时序仿真图如下：

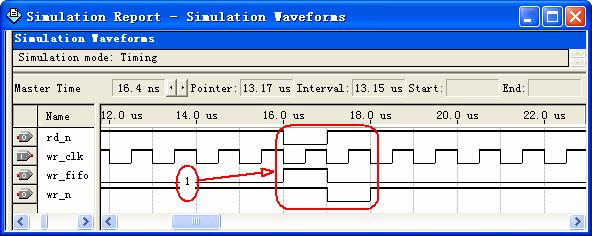

图6 控制信号时序仿真

由时序图可以知道，在wr_fifo 有效时，ADC0804 必须在wr_clk 的上升沿到来之前在其数据端口输出有效的数据。由于wr_clk 的周期为1us，ADC0804 的输出锁存由其读引脚rd 控制，rd 变为有效即可输出有效的数据，故只要ADC0804 的读信号rd 在外部输入的作用下变为有效的时间不超过500ns，读操作就不会出现问题。又由ADC0804 的数据手册可以知道，ADC0804 的rd 信号三态延时最大值为200ns,典型值为125ns,因此设计的控制信号产生逻辑单元满足要求。

当NIOS 系统需要读取数据时，在read 和readclk 上出现的是系统AVALON 总线上的读时序。时序图如下：

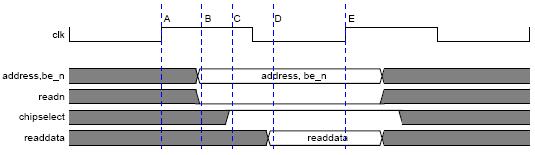

图7 基本从端口读传输

在AVALON 总线中定义了两种类型的信号，一种是高电平有效，另一种是低电平有效。在本设计中选用的是高电平有效的类型。图（7）是低电平有效的总线信号，与之对应的高电平有效的总线信号时序图中，read 在有效时为高电平对应于图（7）中的readn 的低电平部分。又由图（4）可以看出，该总线读操作时序完全满足FIFO 读操作时序。图7 中，address,be-n 和chipselect 在此可以不与考虑，添加到AVALON 总线时，系统会自动处理其连接问题。

当系统不读取A/D 转换的数据时，采集的数据由数据处理单元控制处理。数据处理单元实现了对外部信号量的异常检测，即，当外部信号的幅值超出设定范围时，该单元产生一个中断信号，通知CPU 采取相关处理措施，否则，在FIFO 满的时候，将其内容清空。

6 添加外设到NIOS 系统中

在此介绍一种相对较为简单的方法将设计的外设接口接入NIOS 系统。步骤如下：

⑴ 在Quartus-II 中创建一个工程，完成ADC0804 和NIOS 接口模块的相关设计。

⑵ 将设计的各部分综合成一个.bdf 文件或是用硬件描述语言对其综合。

⑶ 将设计的相关文件（.bdf、.verilog hdl）复制到要添加此模块的NIOS 工程目录下面去。

⑷ 在已有的NIOS 系统中添加用户接口逻辑（interface to user logic ）,按照添加向导的提示，将设计的顶层文件加入到相应的栏目中。如下图：

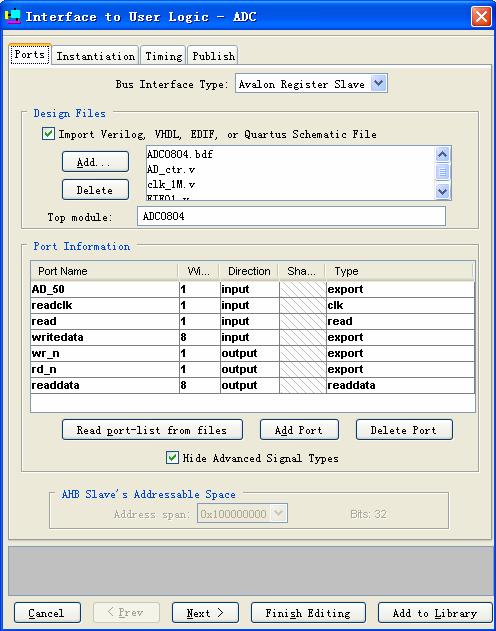

图8 添加用户逻辑图形向导

并要设置好信号线的类型，确定其是否是AVALON 总线的信号线，还是外部信号线。

⑸ 加入到NIOS 系统后，编译，生成完整的硬件系统。

⑹ 为生成的系统创建软件工程，编写测试代码。

7 总结

以上的设计，经测试，具有较好的性能，可以不间断无数据丢失的进行数据采集，CPU可以主动的读取数据，也可以在数据处理单元检测到外部异常信号时被动的获取数据，并且CPU 读取数据的操作极其简单，运行时只占用很少的CPU 资源，虽然如此，但这种实现方式也有一些缺陷，如只能以单一频率进行采集，数据处理机制比较简单，控制部分与ADC0804 之间缺乏交互等，这些使得最终的实现结果不是很完美。在此，仅希望本文能在如何设计NIOS 系统外设方面给读者以参考借鉴，同时，更希望有兴趣的读者对文中留下问题作更深入的探讨。

参考文献：

[1] 《挑战SOC—基于NIOS 的SOPC 设计与实践》，主编：彭澄廉，清华大学出版社，2004.7。

[2] ALTERA 技术文档，2006.8。

[3] ADC0804 数据手册，1999.7。
