介绍一种 采用GSM的短信功能,可以使某些控制达到“零距离"。由于短信息的费用低廉,可以取代传统的无线遥控。现在详细介绍一种采用单片机(MCS51系列)控制TC35(廉价的GSM模块)发送、接收GSM短信的方法。

一、TC35的控制简介

TC35是Siemeils公司推出的新-代无线通信GSM模块。自带RS232通讯接口,可以方便地与PC机、单片机连机通讯。可以快速、安全、可靠地实现系统方案中的数据、语音传输、短消息服务(Short Message Service)和传真。TC35模块的工作电压为3.3—5.5V,可以工作在900MHz和1800MHz两个频段,所在频段功耗分别为2w(900M)和1w(1800M)。

模块有AT命令集接口,支持文本和PDU模式的短消息、第三组的二类传真、以及2.4k,4.8k,9.6k的非透明模式。此外,该模块还具有电话簿功能、多方通话,漫游检测功能,常用工作模式有省电模式、IDLE、TALK等模式。通过独特的40引脚的ZIF连接器,实现电源连接、指令、数据、语音信号、及控制信号的双向传输。通过ZIF连接器及50Ω天线连接器,可分别连接SIM卡支架和天线。

TC35模块主要由GSM基带处理器、GSM射频模块、供电模块(ASIC)、闪存、ZIF连接器、天线接口六部分组成。作为TC35的核心,基带处理器主要处理GSM终端内的语音、数据信号,并涵盖了蜂窝射频设备中的所有的模拟和数字功能。在不需要额外硬件电路的前提下,可支持FR、HR和EFR语音信道编码。其它功能介绍可参见有关资料!

二、AT指令的介绍

TC35模块的通讯全部采用AT+xxx完成。基本的AT指令见：/html/zonghejishu/2007/0514/2078.html

三、TC35的连机方法

任何一个TC35模块首次使用时,必须要测试其工作是否正常,由于其自带RS232接口,所以我们可以用PC机的串口调试软件进行调试。

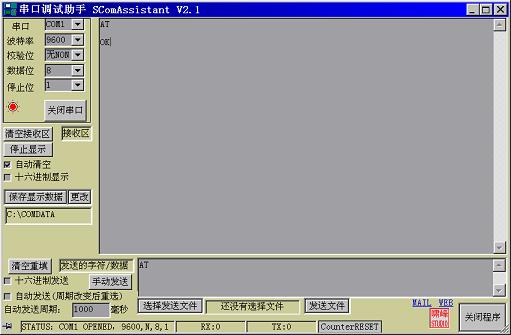

1、启动串口调试软件(见界面)

串口调试软件有许多,可以使用任意一款软件,也可以使用WINDOWS自带的“超级终端"。设置波特率19.2k,这是TC35的默认波特率,首次连机可以从2400～57.6k不断测试,直到TC35有应答。

2、发送“AT"’

AT 回车

3、改变波特率“AT+IPS=XXXX"

TC35的默认波特率是19.2k,实际使用时,可以改成9600或38.4K,方法如下：

AT+IPR=9600 回车

4、短信模式的设置

(GSM模块的短信模式有2种。第1种是：TEXT模式;第2种是：PDU模式。PDU模式可以采用unicode编码发送英文、汉字。但合成PDU码比较复杂,而TEXT模式只能发送英文,但无须编码。实际使用可以采用TEXT模式。

设置如下：

AT+CMFG=1 回车

5、短信模式简介

SMS是由Etsi所制定的一个规范(GSM 03.40和GSM 03.38)。当使用7-bits编码的时候它可以发送最多160个字符;8-bit编码(最多140个字符)。通常无法直接通过手机显示;通常被用来作为数据消息,例如：smart messaging中的图片和铃声和OTA WAP设置。16-bit信息(最多70个字符)被用来显示Unicode(UCS2)文本信息,可以被大多数的手机所显示。一个以class 0开头的16-bit的文本信息将在某些手机上作为Flash SMS显示(闪烁的SMS和警告SMS)。

有两种方式来发送和接收SMS信息：使用文本模式或者使用PDU(protocol description unit)模式。文本模式(可能某些手机不支持)实际上也是一种PDU编码的一种表现形式。在显示SMS信息,可能使用不同的字符集和不同的编码方式。

6、短信读取方法

AT+CMGR=X回车

如果有短信息,TC35回应：

AT+CMGR=1

+CMGR："REC UNREAD","13307496548",,"04/08/17,22：24：32+02

testOK

OK

短信息分析：

“test OK"就是短信息内容。

短信息的存储容量与Ic卡有关,序号从1-N。

REC UNREAD"：代表短信息未读过。

REC READ"：已读过。

13307496548"：接收的手机号码。

04/08/17,22：24：32+02"：短信息发送的时间。

无短信息,TC35回应：

AT+CMGR=3

+CMGR：0,,0

7、短信的删除方法

AT+CMGD=1回车

8、短信的发送方法

短信息的发送分成两步：

1：发送接收的手机号码,等待应答：“>"

AT+CMGS="13307496548"回车(目的地址)

TC35回应：

AT+CMGS="13307496548">

2：输入短信息的内容(只能是英文)：Test 回车

四、单片机控制TC35的方法

上面介绍了用PC机控制TC35的方法,我们只需将PC机输出的控制命令转化成单片机输出的指令即可。

1、硬件连接

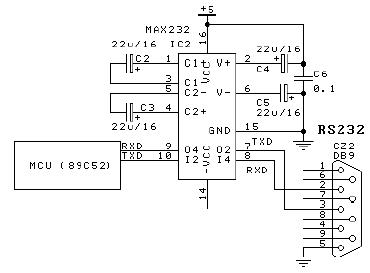

电路见下图只需设计一个TTL转RS232电平电路,连接到MCU的UART口,另一端直接连接到TC35。

2、指令输出的方法

单片机串口设置成模式1(9600,N,8,1),依次将AT+xxx以ASCII码形式输出到UART口;接收TC35的数据采用中断方式。这里给出详细的程序清单(Keil C51),不介绍编程的方法。程序见下：

//AT指令的定义

char code AT_Tc35[]="AT+";//连机

char code Bps_Tc35[]="IPR=38400";//波特率

char code Text_Tc35[]="CMGF=1";//文本模式

char code Read_Tc35[]="CMGR=";//读信息

char code Erase_Tc35[]="CMGD=";//删除信息

char code Send_Tc35[]="CMGS=";//发送信息

char code Creg_Tc35[]="CREG?";//注册

//模式设置

void UART_Init(void)

{

SCON=0x50;//01010000b=>1模式scon,#11011000b;

ES=l;

}

//发送-个ASCII

void SendASC(unsigned char ASC)

{

bit es;

es=ES;

ES=0;//关闭中断

TI=0;

SBUF=ASC;

while(!TI);

TI=0;

ES=es;

)

//发送命令到TC35

void SendToTc35(unsigned char* p,unsigned char Long)

{

while(Long--)

{

SendASC(*p++);

}

}

//通讯中断接收程序

void Rs485_Do(void) interrupt 4 using 1

{

if(RI==l)

{

RI=0;

RsBuq[RsPoint++]=SBUF;

if fRsPoint>=sizeof(RsBuf))

{

RsPoint=0;//FlagRs485=0;

}//数据处理

}

}

// 发送AT连机命令

char code AT_Code[]="OK";

void Send_AT(void)

{

unsigned char *p;

while(1)

{

ClrRsBuf(RsBuf,sizeof(RsBuf));

SendToTc35(AT_Tc35,2);//"AT"

SendASC(OVER);

//************等待应答“ok"

ES=1;//必须中断

Delay(50);

P=strstr(RsBuf,AT_Code);

if(p!=NULL) break;

}

)

//发送bps连机命令

void Send_BPS(void)

{

SendToTc35(AT_Tc35,3);//"AT+"

SendToTc35(Bps_Tc35,sizeof(Bps_Tc35)-1);//"IPR=19200"

SendASC(OVER);

}

//设置文本

void SetText(void)

{

SendToTc35(AT_Tc35,3);//"AT+"

SendToTc35(Text_tc35,sizeof(Text_tc35)-1);//"IPR=19200"

SendASC(OVER);

Delay(100)：

//删除短信息

unsigned char EraseMsg(unsigned char index)

{

unsigned char *p,i=20;

SendToTc35(AT_Tc35,3);//"AT+"

SendToTc35(Erase_Tc35,sizeof(Erase_Tc35)-1);//"IPR=19200"

SendASC(index);

SendASC(OVER);

ES=1;

while(i--)

{

Delay(200);

P=strstr(RsBuf,AT_Code);

if(P!=NULL){return 1;}

}

return 0;

}

//读取短信息

char code Ask_No[]="+CMGR:0,,0";

char code ERROR{]="ERROR";

char code Ask_Tc35[]="/";

unsigned char ReadMsg(unsigned char index)

{

unsigned char *p,i;

unsigned char Buf[40];

SendToTc35(AT_Tc35,3);//"AT+"

SendToTc35(Read_Tc35,sizeof(Read_Tc35)-1);

SendASC(index);

SendASC(OVER);

ES=1;//必须中断

Delay(600);

/*-------

ES=0：

SendToTc35(RsBuf,99);

ES=1;

*/|

p=strstr(RsBuf,ERROR);

if(P!=NULL)

{

Send_AT();return 0;

p=strstr(RsBuf,Ask_No);//无信息

if(p!=NULL)return 0;

p=strstr(RsBuf,Ask_Tc35);//20个字节后是MSG

if(p==NULL) return 0;

p=p+21;

for(i=0;i

{

Buf[i]=*p++;

}

if(EraseMsg(index)==0) return 0;

p=strcpy(RsBuf,Buf);//放回RsBuf

return 1;

)

//发送短信息

char code SK[]=">";

void SendMsgStart(void)

{

unsigned char *p,i=10;

SendToTc35(AT_Tc35,3);//"AT+"

SendToTc35(Send_Tc35,sizeof(Send_Tc35)-1);//"IPR=19200"

SendASC(YinHao);

SendToTc35(Mp1.Hand,sizeof(Mp1.Hand));//"AT+"

SendASC(YinHao);

SendASC(OVER);

ES=1;

while(i--)

{

Delay(100);//Get">"

p=strstr(RsBuf,SK);//">"

if(p!=NULL)

{

ClrRsBuf(RsBuf,sizeof(RsBuf));

Delay(150);//Get">"

break;

}

}

}
