一、电路原理

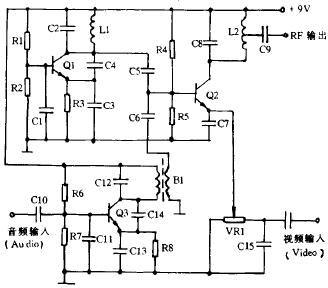

转换器电路如图1所示。Q1、C1、C2、C3、C4、L1组成变形的并联型电容三点式振荡器(又称锡拉振荡器)，产生38.625 MHz的图像载频信号，再由C5耦合到Q2的b极。Q2一方面对38.625 MHz信号倍频，产生77.25 MHz的图像载频信号落在四频道处；另一方面对Q3产生的6.5 MHz调频伴音信号进行调制，生成83.75 MHz的伴音载频信号，并对这两种载频信号混合后由C9输出。图像信号由C16、VRl加到Q2的e极。

图1AV—RF转换器

二、元件选择

L1用φ0.5 mm的漆包线在φ0.5 mm的圆木棒上绕15匝，L2用φ0.5 mm的漆包线在5 mm的圆木棒上绕8匝，在4匝处抽头，B1用黑白电视机中周改制，在“王”字骨架上用φ0.1 mm的漆包线绕27匝作初级，绕6匝作次级。Q1－Q3选用B>30，ft>600MHz的3DG80、S9018三极管，其他元件阻值、容量如表1所示。

表1 AV－RF转换器所用元件明细表

三、制作与调试

按图1把元件安装完毕后，将VR1调在中间位置，加上电源，电路静态电流约10 mA，当短接Q1、Q2的b极与地之间时电流应有变化。把RF插头接在电视机天线插孔上，接好音／视频信号，用绝缘物调节L1、L2的匝间距离，使射频信号最强；若伴音不清晰，可微调B1磁芯，最后调整VR1使图像的色度和亮度合适。由于该转换器工作频率较高，易受干扰，因此最好把它用金属(如易拉罐)密封起来(注意绝缘)。电源

电路如图2所示。9V交流电可从电视机内引出。
