4.1.1.1 利用linker pre-define symbol使用汇编程序

这是简单的方法,针对简单的memory map。在link时使用选项-ro, -rw, 等等指定memory map的地址。详细说明参看ADS_LinkerGuide中命令行选项说明。然后利用汇编使用pre-define symbol,来进行各种段的定位。Linker pre-define定义如下：

由前面对ZI的说明,Image$RW$Limit = Image$ZI$Limit。

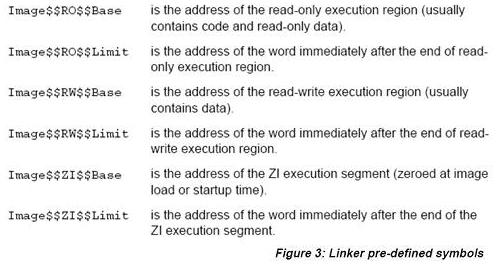

这些都是linker预先定义的外部变量,在使用的时候可以用IMPORT引入。下面给出一个例子。

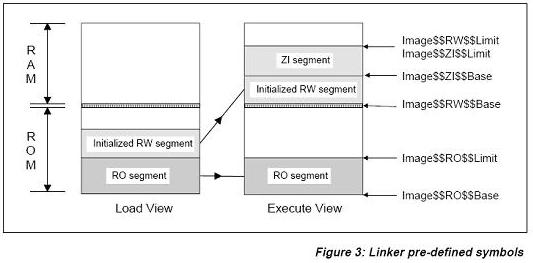

假设linker 选项为：-ro-base 0x40000000 -rw-base 0x40003000。程序和只读变量(const 变量)大小为0x84,这样RO section的大小为0x84 bytes。Data的大小为0x04 bytes,并且data被初始化,则RW section的大小为0x04,ZI section的大小为0x04。这样程序

在load view,地址是这样的：

0x40000000开始到地址0x40000080,是RO section部分（程序从0x40000000开始）,Image$RO$Limit = 0x40000084.

0x40000084地址开始到地址0x40000084,是RW section部分。

在execution view,由linker的选项,各个section的地址是这样的：

RO section的地址不变。

RW section的起始地酚Φ蔽?x40003000,则Image$RW$Base = 0x40003000。

因为全部的0x04 bytes data被初始化,所以Image$RW$Limit = Image$ZI$Limt = 0x40003004。

现在要做的就是将RW section移到以0x40003000开始的地方,并且创造一个ZI section。

一个更通用的做法是：

首先比较Image$RO$Limit和mage$RW$Base,如果相等,说明execution view下RW section的地址和load view 下RW section的地址相同,这样,不需要移动RW section;如果不等,说明需要移动RW section 到它在execution view中的地方。然后将Image$ZI$Base地址到Image$ZI$Limt地址的内容清零。

示例代码如下：

;读入linker pre-define symbols

IMPORT Image$RO$Limit

IMPORT Image$RW$Base

IMPORT Image$ZI$Base

IMPORT Image$ZI$Limit

; .......一些其他的代码或伪指令

;R0读入section load address

LDR R0,= Image$RO$Limit

;R1读入section execution address

LDR R1,= Image$RW$Base

;R2读入execution section 后的紧跟的word address

LDR R2,= Image$ZI$Base

;检查RW section的地址在load view和execution view下

;是否相等,如果相等,就不移动RW section,直接建立

;ZI scetion

CMP R0,R1

BEQ do_zi_init

;否则就copy RW section到execution view下指定的地址

BL copy

; ......

; ......

;copy 是一个用于copy的子函数,它把从R0中的地址开始的

;section copy到R1中的地址开始的section,这个section的

;上限地址后紧跟的word address保存在R2中

copy

CMP R1,R2

LDRCC R3,[R0],#4

STRCC R3,[R1],#4

BCC copy

MOV PC,LR

; ......

; ......

;do_zi_int子函数是为创建ZI section做一些准备工作

do_zi_int

;将ZI section开始的地址装入R1

LDR R1,= Image$ZI$Base

;将ZI section结束后紧跟的word address装入R2

LDR R2,= Image$ZI$Limit

;将ZI section 需要的初始化量装入R3

MOV R3,#0

BL zi_int

; ......

; ......

;zi_int子函数用于建立并初始化ZI section,ZI section的

;开始地址储存在R1,ZI section结束后紧跟的word address

;地址储存在R2

zi_int

CMP R1,R2

STRCC R3,[R1],#4

BCC zi_int

MOV PC,LR

; ......

; ......

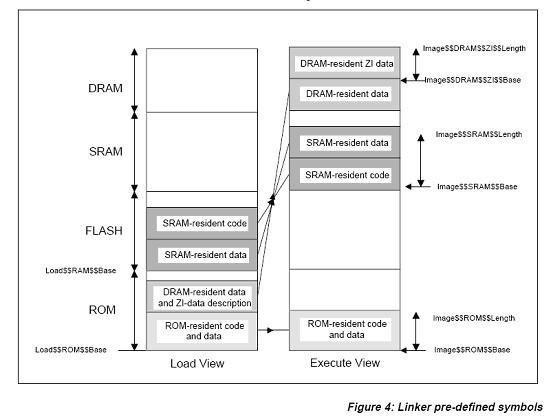

这个方法针对比较简单的应用,如果需要进行一个比较复杂的memory map,如下图,那么这个方法就不适用了。为了解决复杂memory map的问题

需要用到scatter load 机制。
