串行非易失存储器广泛应用与电脑，CALL机、手机已及仪表等领域，由相同芯片封装而成的IC卡也在IC卡电表等产品中广泛使用。

常用的串行存储器分为24系列与93系列两种，分别有自己独特的通讯协议。24系列目前市面常见的有 24C01A/02/04/08/16/32/64/256。93系列常见有93C46/56/66/76/86。做为手机或CALL的码片广泛存在于这些通讯设备中。因此这些器件的读写成为维修的最基本问题。

由于串行存储器的接口简单，可使用PC机的打印机接口直接控制，无需外部电源，制作使用极其方便，我们将分两部分介绍。

一、24CXX串行存储器的读写

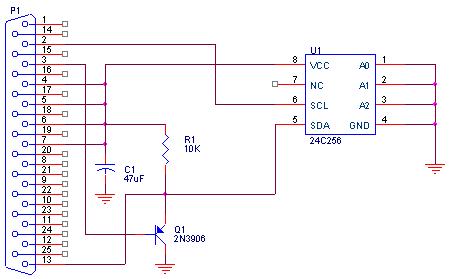

使用打印机接口的24CXX读写器原理图如下所示：

注：IC卡封装的管脚定义与IC芯片的的管脚定义不同。

编程器PC界面程序的中英对照如下：

Type选择器件类型

Read读出器件内容

Auto自动擦除、空白检查、编程、校验及加密。

Blank check空白检查

Erase擦除器件

Program编程器件

Verify校验器件

locK bit（无）

Load将磁盘文件调入缓冲区

Save将缓冲区存入磁盘

eDit编辑缓冲区

clear Memory清除缓冲区

Unlock（无）

abOut显示当前版本

Quit退出至DOS

同时在屏幕的底部显示调入的文件名，起始及结束地址，以及校验和。

24CXX.EXE约26.7Kbytes,使用打印口LPT1（即口地址为378H），支持ATMEL 24C01A/02/04/08/16/32/64/128/256的读写，以及与ATMEL产品兼容的芯片的编程，读写速度完全取决于芯片的速度，写完一片24C256需102秒，每一字节约3.1ms。读者可按照上图自制，并下载24CXX.EXE即可。

24系列芯片提供了按页写入的模式，以提高芯片的读写速度，页面的大小为8-64字节，与具体芯片有关，使用页写模式并结合顺序读出可得到极高的读写速度，以下列出对24C32-24C256使用高速读写的实测数据。其所需时间为写完整片，然后再逐一字节读出校验的时间总和。

二、93CXX串行存储器的读写

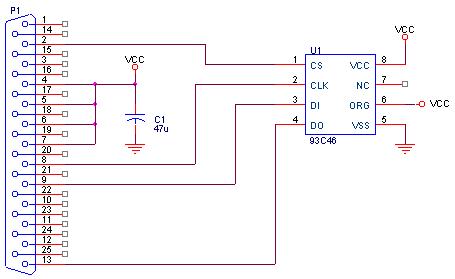

使用打印机接口的93CXX读写器原理图如下所示：

注：不同封装的管脚定义有区别。

常见的93系列存储器有93C46/56/66/76/86，容量分别为1K/2K/4K/8K/16K位。93CXX支持以上5种型号，使用打印口LPT1（即口地址为378H）。

编程器PC界面程序的中英对照如下：

Type选择器件类型

Read读出器件内容

Auto自动擦除、空白检查、编程、校验及加密。

Blank check空白检查

Erase擦除器件

Program编程器件

Verify校验器件

locK bit（无）

Load将磁盘文件调入缓冲区

Save将缓冲区存入磁盘

eDit编辑缓冲区

clear Memory清除缓冲区

Unlock（无）

abOut显示当前版本

Quit退出至DOS

同时在屏幕的底部显示调入的文件名，起始及结束地址，以及校验和。
