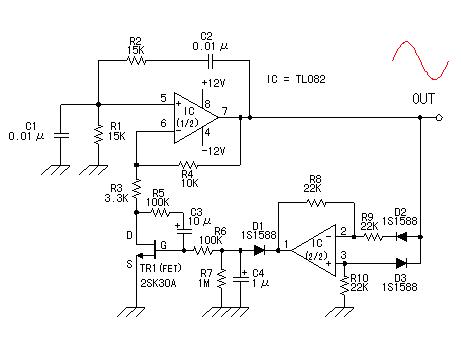

电路原理：

TR1 结型场效应管在这里充当压控可变电阻，它与R3、R4一起构成文氏振荡器的负反馈回路，TR1的电阻越大，负反馈越强。D2、D3、R8、R9、R10与 IC（2/2）对输出振荡电压进行全波整流，在IC的1脚产生负的整流输出电压，经过D1与R7、C4滤波后获得一个负的直流电压，该电压与振荡输出的幅值差不多相等。这个负电压加在TR1的G极，控制着TR1的D-S极之间的电阻值。振荡输出幅度增大，TR1的G极电压就越负，TR1的D-S极间阻值变大，负反馈增强，使得振荡幅度减小。通过以上的自动调节，使振荡幅度保持稳定，避免放大器进入非线性区域，从而获得良好的正弦波形。

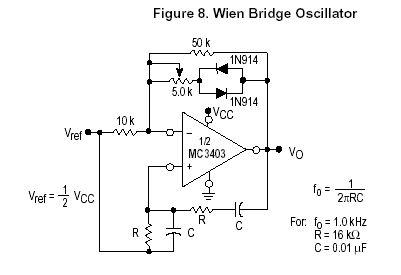

文氏振荡器常见的一种稳幅措施是在负反馈回路中加入二极管（见下图）：

目的也是在输出幅度增大时使负反馈增强，但由于二极管的非线性，会使输出波形发生少许畸变。而提供的这个电路的负反馈回路中不含有非线性元件，因而能获得高质量的正弦波形。
