在LabView中提取图形及前面板的方法
2012-10-19
1、提取GRAPH里图形的方法:
右键点击GRAPH出现Data Operation选项下的Export Simplified image 即可保存为位图图象
2、截取前面板的方法:

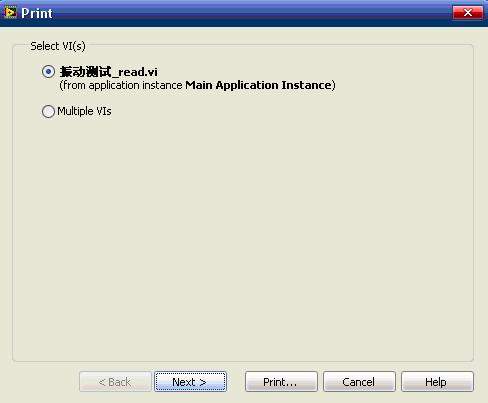

file-print弹出窗口如图1所示:

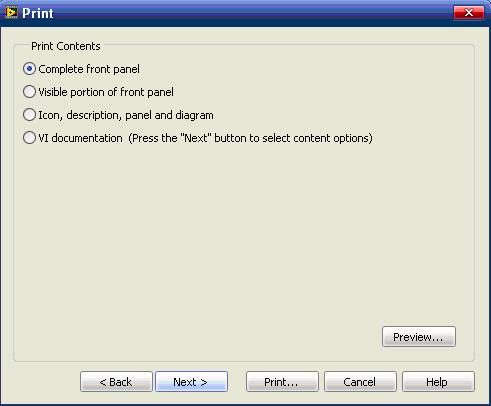

选择Multiplr Vi上面的选项,然后NEXT,见图2,根据需要选择你要提取的图形方式,

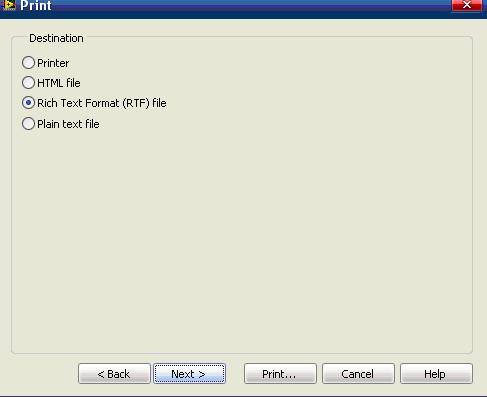

NEXT见图3,第一项是打印机直接打印,第2项是保存为HTML格式的,第3个是RTF格式,可以用WORD打开,

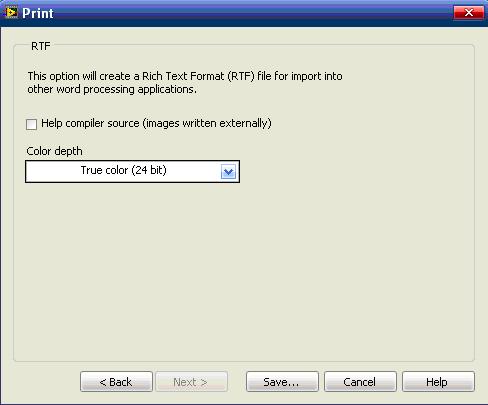

然后NEXT,如图4 所示,设置图片的颜色等,然后SAVE即可

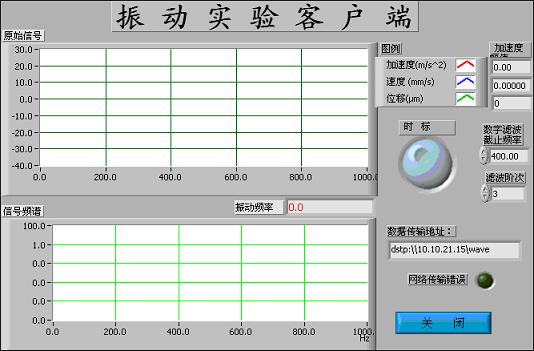

图5是我保存为RTF格式的图形
