胆前级不仅推胆后级能出好声，晶体管机、集成电路的功放同样能推，并且胆前石后的结合已成为当前潮流。只要稍加留意在媒体上就可见到国产名牌晶体管机有的MK II型号上已用电子管作前级电压放大，有的推动级也是用电子管，只有功放级才用晶体管。CD机也有用电子管作输出的，能使数码声全部滤除，音乐更逼真，并能使CD机的效果十分接近黑胶木唱机的水平。

胆前石后的放音系统，胆石的完美结合，使晶体管机如鱼得水，具有了胆机和石机刚柔兼顾的音色，使放音系统既有晶体管机的快速、宽广的频响，凌厉的动态，又有胆机圆润、甜美的音色，乐声更具活力、生机勃勃、尽显音乐的魅力，符合现代Hi-Fi放音系统的要求。

20世纪80～90年代集成电路功放流行时，当时刚推出上市的厚膜集成电路如STK465、STK439、STK4191、TA7240AP，以及LM3886、TDA2030等买了不少，这些都是组装好的半成品。当NE5532流行时又用NE5532制作的前级推。后来又听分立元件的晶体管功放，如八达的BD2.2L/BD320前后级分体机等。当有了胆机后上述的石机放在一边而专心听胆机了。但有时又会搬出来用胆前级推换换口味，其表现不尽相同。本文介绍一款适合中等价位，与音色不太生硬的晶体管或集成电路STK465、LM3886功放匹配的胆前级的制作，一经使用虽不能说有脱胎换骨的变化，但也是胆味十足，令人陶醉。

一．线路简介

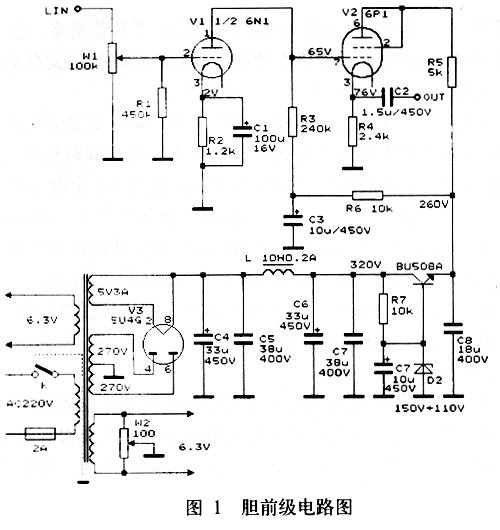

本机线路见图1所示，输入级V1是三极管的共阴极放大电路，V1采用中μ(μ=35)三极管6N1。该级是决定本机音色的关键，这里用北京牌开屏的品种。此胆音乐味好，音色甜润柔和，中、低频量感充足，低频厚实有力、有弹性，音场宽阔。V2是采用束射四极功放管6P1的三极管接法的阴极输出器电路，此级无功率增益，只起阻抗转换的作用，降低输出阻抗，使胆前级与后级石机匹配得更好，同时也将前级与后级隔离开，因此V2又称作缓冲级，并且它的非线性失真极小。此处用的是小型功放管，将V1放大的音乐信息毫无失真地传递给后级，这就是本机的精髓所在。因小功率的功放管作前级放大器的输出级，较常用的电压放大三极管或阴极输出专用管6N6有更良好的性能。

V1、V2之间直接交连，省去一只要求非常苛刻、高素质的级间耦合电容和V2的栅漏电阻，并使频响更宽阔，整个线路的工作更稳定。

由于阴极输出器是电压反馈电路，是全负反馈，所以要得到一定的输出电压，所需要的激励电压较高。V1虽然是中μ管，但屏极负载电阻较大，则输入级的增益较高，所以V2仍有充沛的输出能量激励后级晶体管或集成电路功放。

电源是整机的重要组成部分，对音效有很大的影响，更应尽力投入。本机高压用胆管的全波整流和扼流圈的CLC滤波电路，B+输出端设有用大功率晶体管为电压调整管的稳压电路。由于输出级V2是功放管，屏流较大(44mA)，因此整流管V3用输出电流较大的5U4G才能满足需要。滤波电路的形式和用料也是使本机音色圆润、顺滑的有效措施。滤波电容用电解电容和发烧级的MKP薄膜电容多只混合并联使用。稳压电路用硅NPN型高反压大功率开关晶体管，电路简洁而速度快。当电路的元件计算正确、数值精确、焊接无误时通电即可正常工作，不再需要调试，十分安全可靠。因此本电源的特点是，容量大、内阻小、速度快、电压稳定。B+电压稳定，放大管的工作不受电流和电压波动的影响，工作稳定音色当然好。电源供电充足、速度快，低音的量感和清晰度就会有更好的表现，爆棚乐段也从容不迫、层次清晰，有很好的听感，因此本机有出色的表现，电源电路功不可没。

放大管灯丝用交流电点燃，V1、V1'灯丝电路中有平衡电位器W2，调整W2使灯丝两端平衡，使两端的交流磁场相互抵消，以抑制交流声，十分有效。V2、V2'的阴极电压较高，灯丝电源不接地。

放大管V1、V2可以有多种品牌和型号的搭配，以适应不同的晶体管后级或集成电路功放和音色不同的放音系统。如果阁下有晶体管前后级分体机，可用胆前级替代分体机的前级推后级，因为少了晶体管前级，则音量电位器要旋转到较大的开度。也可以将V2从屏极输出，并且V1、V2用阻容交连，同样能获得惊喜的效果，见图2所示。

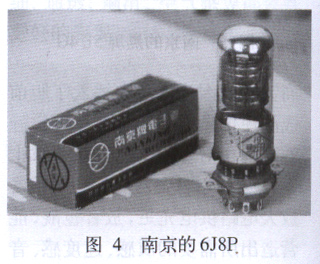

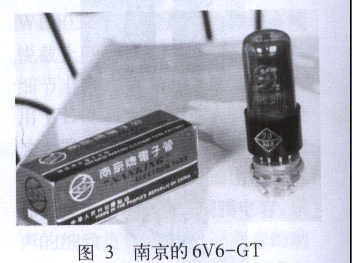

若是推甲类输出的晶体管机，原机的音乐味已经不错，具有一定的柔润、温暖的音色了，用此电路V1可改用上海制造的窄屏的6N1。此胆音色清丽透彻、动态凌厉，低频的力度好、层次清楚。用它作输入级，V2可用6L6G，推动效果会更佳。还可以用其他厂制造的6N1试听，选用更适合口味的品牌。当放音系统的音色较生硬，需要增加柔和、顺滑的音色和韵味时，V2可改用南京早年制造的6V6-GT，V1可换南京早年制造的、扎箍的6J8P，此胆是高频电压放大五极管，音色非常清澈、甜润，韵味飘逸，与6V6-GT配合，得到地道的南京声，余韵缭绕，音乐味十足，可推任何晶体管或集成电路功放，与晶体管机的大动态、宽频响、强劲的低音互补，相得益彰，能得到非常漂亮的现代音响的放音效果。6V6-GT、6J8P均为八脚管，底盘上要有八脚管孔。这些胆管很容易买到，价格也便宜。如果底盘上无八脚管孔，自己加工又不容易，V1可改用12AX7，以求有较好音色和韵味。图3是南京的6V6-GT，图4是6J8P。

若是放音系统已有较温柔的音色，就不要再用胆味浓郁的胆前级去推，否则会浓得化不开。中、低音虽有较大的量感，但乐声的清晰度差，层次也欠佳，听感反而不好。

二．元件选择

1．胆管

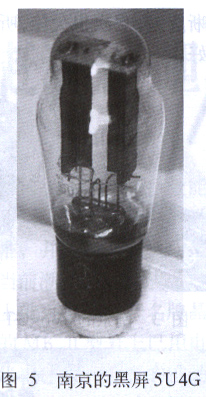

功放管6P1用北京牌的，音乐味不错。整流管5U4G用南京60年代制造的、古董葫芦形黑屏的品种，输出电流225mA，此胆音色甜美、低频强劲，音乐气氛浓，见图5所示。

2．变压器

其他元件也要和线路、胆管搭配才行。电源变压器用EI型铁心的品种。因为V2是功放管，屏极电流较大，电源变压器的容量要在130W以上，二次侧高压线圈的容量不能小于200mA，灯丝绕组也要有足够的容量，才能保证安全稳定的工作，长时间放音也不会烫手。除了容量大以外，变压器的质量也十分重要，优质的电源变压器通电后非常宁静，这对提高放音系统的信噪比很有必要。因为晶体管机的信噪比一般比较高，不能因为系统中插入了胆前级而使信噪比降低。要保持宁静的背景，对变压器的素质要求也高。另外。用容量足够大的变压器放大电路供电充足，放音也靓，能营造出所需要的质感、速度感、音色和音乐气氛。绕制变压器时对铁心、铜线、浸漆等的要求很高。自己绕制变压器的经验不足时还是购买名厂的产品为好。滥竽充数的变压器不会出好声。

低频扼流圈的要求也同变压器一样，用EI型铁心、线径较粗的成品(10H/0.2A)。

3．电容

B+滤波电容用天和电解电容和聚丙烯薄膜电容混合使用。现在国产胆机用的聚丙烯薄膜电容的性能已经不俗，如凯立、新德克的胆机专用聚丙烯薄膜电容口碑颇佳，具有胆味，再与solen聚丙烯薄膜电容并联，进行调色，不但滤波效果好，音色浓郁，电源的速度也较快。

滤波电容最好不要用旧的拆机品，否则高音不够清丽，低音的清晰度、层次感也会受到影响。V2输出电容可用凯立或新德克的聚丙烯薄膜电容，或者早年国产的白色蜡封纸介质电容。有条件者更可用油浸电容、V-Q电容，或银膜、铜膜电容。

4．电阻

用AB碳阻和部分早年国产的RT型碳膜电阻，主要是要增加胆味和音乐感，以提高可听性。R5通过的电流较大，用10W的线绕电阻。R4也用两只5W的并联使用。电阻用数字表配对使用，误差越小越好，左右声道才能平衡。

5．音量电位器

简洁的线路，元件也一定要够水准，最后只有音量电位器的品质左右放大器的音色了，因此音量电位器也必须用较高品质的才会有靓丽的音色。本机用Noble黑壳。100k×2的。

6．其他元件

稳压电源调整管BU508A．参数是VCEO=700V，IE=8A、Pc=125w、TJ=150℃。管脚排列见图6。

八脚电子管座用美国胶木管座、小九脚管座是用20世纪60年代国产的棕色胶木管座，也是取其有较好的胆味。

还需要一个足够扎实的底盘，以防止产生谐振，并传给电子管，影响音质。只有底盘扎实乐声才会更厚润。本机用1.2mm的不锈钢板专业加工的长方形的成品，并有单独的变压器、扼流圈隔离罩。接地母线用由1.2mm的特弗龙镀银线去掉外皮使用。

三．组装调试

有了优秀的线路和元件．再配以精良的制作工艺才能获得优异的性能。元件布置、走线要合理，特别是含有磁场、分布电容及易感染杂音的元件、导线要精心布置，弱信号与强信号尽量远离，并避开交流磁场，以防产生寄生干扰和交流声。整机按双单声道左右镜像对称布置，元件按信号流量由前到后呈直线排列，连接线越短越好，以减少信号传输过程中的损失，这样不单是线路工作稳定。立体声效果也会更好。稳压电路元件固定在50mm×70mm电路板上再装入机内。地线按一点接地的方式连接，每声道一段接地母线．电源部分单独一段地线直接引至接机壳点，不与主放大部分的地线混在一起，以免造成地线的干扰使信噪比下降或产生杂声。

在适当的位置再固定两只搭棚支架，阻容元件固定在管座的接线脚和地线或者搭棚支架上．输入端的元件，如RCA输入插座、音量电位器、小信号线、V1的栅漏电阻等的接地线应集中起来与V1的阴极电阻的地线焊在一起，然后再焊到接地母线上去。 焊接完毕，详细检查核对无误，装好AC保险丝，再按位置插上电子管，便可单独通电试机调整了。通电后机内无异常现象，几分钟后各部分已经稳定，便可以进行测量了。首先测量低频扼流圈B+输出端应有310～320V的直流电压，并且应十分稳定。稳压嚣输出端(BU508A的E脚)应有稳定的260V直流电压，说明电源B+部分工作正常。各管灯丝电压应有6～6.5V。V1的屏极(1、6脚)有65～70V，阴极(3、8脚)有1.5～2V，则V1的工作正常。V2的栅极与V1的屏极电压相同，阴极有75～80V即为正常。阴极较栅极高10～12V作为栅极的偏压，V2屏极电压在150～180V，则V2的工作也是正常的。

若是某只电子管的各极电压都相差很大，则可能是管脚接错了，应详细检查，纠正后电压就会正常。阴极电压较低时，可适当加大阴极电阻的阻值，使电压降增大到所需要的数值即可。一切正常后再通电1～2小时，没有异常情况就可以接入晶体管或集成电路功放的放音系统中试音了。

四．试音校声

开机后若是放音系统有交流声，可调整W2使两边平衡，交流声即可消失。

放音便可以听到胆前石后的系统特点了，整体的音色是晶莹圆润、高音清丽、低频痛快淋漓并增加了弹跳性，尤其是听女声增添了不少感染力，重播邓丽君、蔡琴不同风格的演唱，更加亲切逼真，情感表达得更丰富，口形更准，与原来晶体管机(或集成电路功放)的声音截然不同，乐声变得华丽娇美起来，厚润甜美，余韵绵延，并且乐声还增添了活力。重播Telarc的古典音乐录音更是精彩。

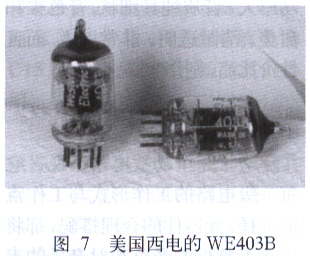

如果还不满意，想听更高层次的表现，还可以再校声，插上不同品牌的6N1、6P1或其他特性相近的放大管、整流管可以营造出不同的速度感、质感和音色。V1还可以直接插上6922、E88CC，6P1可换用6P14，5U4G直接换用5AR4等。V1更可用“西电”的WE403B，此胆是小七脚的高频锐截止五极管，音色清丽、通透，细节丰富，有音乐味，见图7所示，用WE403B作电压放大的胆前级放大器推甲类输出的晶体管机较为合适。机中唯一的输出电容可加大投入，用银膜或铜膜电容，乐声的细致度、分析力，高音的幼细、通透、顺滑、空气感等都会有更好的表现。
