在Verilog HDL中，有两种过程性赋值方式，即阻塞式（blocking）和非阻塞式（non-blocking）。这两种赋值方式看似差不多，其实在某些情况下却有着根本的区别，如果使用不当，综合出来的结果和你所想得到的结果会相去甚远。

Tip：所谓过程性赋值就是指在initial或always语句内的赋值，它只能对寄存器数 据类型的变量赋值。

阻塞式（blocking）的操作符为 “ = ”

非阻塞式（non-blocking）的操作符为 “ <= ”

首先，我们通过两个例子来看看这两种赋值方式的区别，这里使用的综合工具为DC。

例1：非阻塞式赋值

module nonblock (clock,in1,in2,in3,in4,out);

input clock,in1,in2,in3,in4;

output out;

reg out;

reg f;

always @ (posedge clock)

begin

f <= in2 | in3;//语句1

if (in1)

out <= f & in4;//语句2

else

out <= in4;

end

endmodule

例1综合后的结果为（**注**）：

module nonblock ( clock, in1, in2, in3, in4, out );

inputclock, in1, in2, in3, in4;

output out;

wire f, n_6;

mfntnq out_reg ( .q(out), .da(n_6), .db(in4), .sa(in1), .cp(clock) );

mfntnq f_reg ( .q(f), .da(1'b1), .db(in2), .sa(in3), .cp(clock) );

an02d1 U10 ( .z(n_6), .a1(f), .a2(in4) );

endmodule

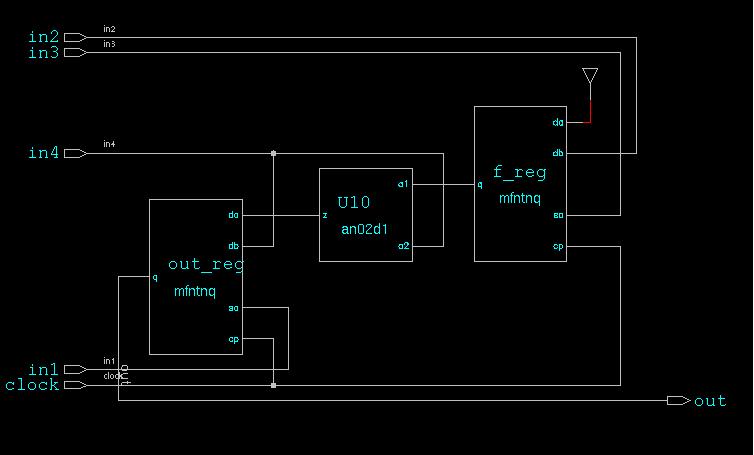

为了更直观，给出相应的schematic：

例2：阻塞式赋值

module block (clock,in1,in2,in3,in4,out);

input clock,in1,in2,in3,in4;

output out;

reg out;

reg f;

always @ (posedge clock)

begin

f = in2 | in3;//语句1

if (in1)

out = f & in4;//语句2

else

out = in4;

end

endmodule

例2综合后的结果为：

module block ( clock, in1, in2, in3, in4, out );

inputclock, in1, in2, in3, in4;

output out;

wire n_6;

mfntnq out_reg ( .q(out), .da(n_6), .db(in4), .sa(in1), .cp(clock) );

oa14d0 U10 ( .z(n_6), .a1(in3), .a2(in2), .b(in4) );

endmodule

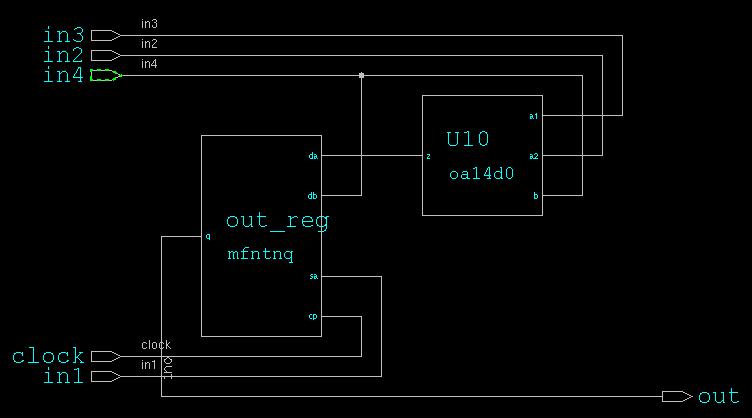

相应的schematic：

分析：

大家可以看到，例1和例2的code写法完全一样，只是在always语句块中使用了不同的赋值方式，就导致综合出来的结果不同。

在例1中，是非阻塞式赋值方式，非阻塞式赋值的赋值对象总是在当前仿真时刻结束时被赋值，所以，当在对语句2中的out赋值这一时刻， f值还没有得到语句1中的新值，而是原来的值（即上一个时刻的值）。

而在例2中，使用了阻塞式赋值方式，就是在always语句块中是一句一句执行的。在执行语句2之前，语句1就已经执行完成，f被赋好了新值，所以语句2中的f值取的是新值。

建议：

1. 阻塞式赋值用于组合逻辑建模；

2. 非阻塞式赋值用于时序逻辑建模。

**注**

mfntnqq = rising(cp) ? (sa&da | !sa&db) : 'p'

an02d1z = a1 & a2

oa14d0z = (a1 | a2) & b

参考书目：

Verilog HDL Synthesis A Practical PrimerJ.Bhasker
